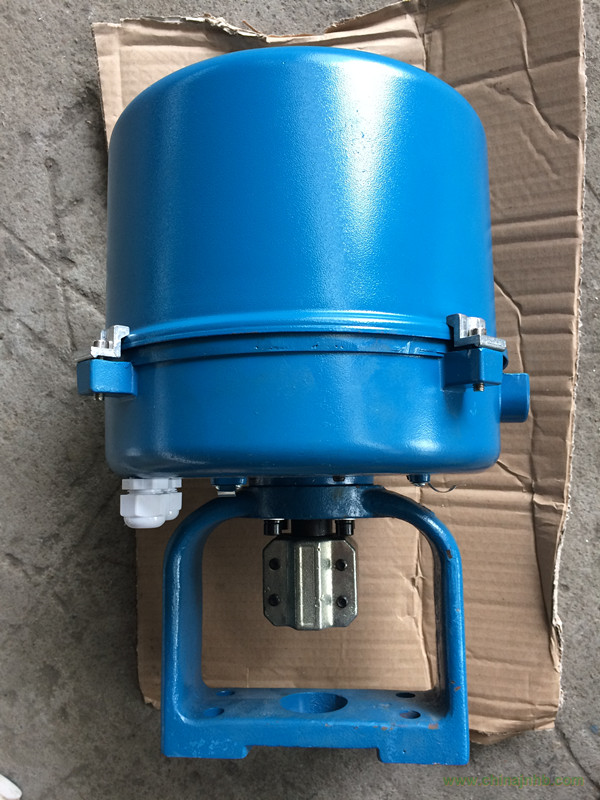

381電子執行器 381RSB-20
381電子執行器,是以220V交流單相電源作為驅動電源,接受來自計算機調節器或操作器的4-20mADC,或者1-5VDC輸入信號來運轉的全電子式執行機構,機內有伺服系統,無需另配伺服放大器,關鍵部件“控制器”采用先進的混合集成電路,并用樹脂澆鑄固化,經老化處理,可靠性高,防潮,防震。用電位器調整零點、行程、靈敏度,方便易行;用功能開關任意選擇正、**作、選擇斷信號的三種狀態。同時,執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品,可與各種直行程調節閥門組成電動調節閥。
閥體1.執行器設計有伺服系統(無需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信號和AC220V單相電源即可工作。內設接線端子,接線極為簡單方便。
2. 執行器的關鍵部件─控制器,采用***的混合集成電路,用樹脂密封澆鑄,外形為匣狀,體積小,可靠性高。
3. 3.驅動量的反饋檢測采用高性能導電塑料電位器,分辨率<0.4%。
4. 4.具備自診斷功能,當發生故障時,控制器上的指示燈會立即發出指示信號。
5. 5.用狀態選擇開關可以設定斷信號時,(閥芯處于全開,全閉或自鎖狀態)。
6. 6.用狀態選擇開關可以設定(正、**作)。
7. 7.用狀態選擇開關可以設定輸入信號為(DC4~20mA或DC1~5V)。
8. 8.調整工作零點(始點)和行程(終點)簡單易行。
9. 9.當突然斷電時,能確保閥芯自鎖。
10. 10、采用同步皮帶傳動,有效降低了噪音。
11. 11、延時保護功能,額定負載時,能實行狀態自鎖,故障發生時,能立即起動保護,并可反向運行取消延時保護
型號
|
輸出力矩
N·m
|
時間
S/90o
|
zui大轉角度
|
381、341RSA—02
|
20
|
8.5
|
90o
|
381、341RSA—05
|
50
|
17
|
381、341RSB—10
|
100
|
18
|
381、341RSB—20
|
200
|
36
|
381、341RSC—30
|
300
|
24
|
381、341RSC—50
|
500
|
42
|
381、341RSC—60
|
600
|
48
|
381、341RSC—80
|
800
|
63
|
381、341RSD—100
|
1000
|
30
|
381、341RSD—150
|
1500
|
42
|
381、341RSD—160
|
1600
|
45
|
|
