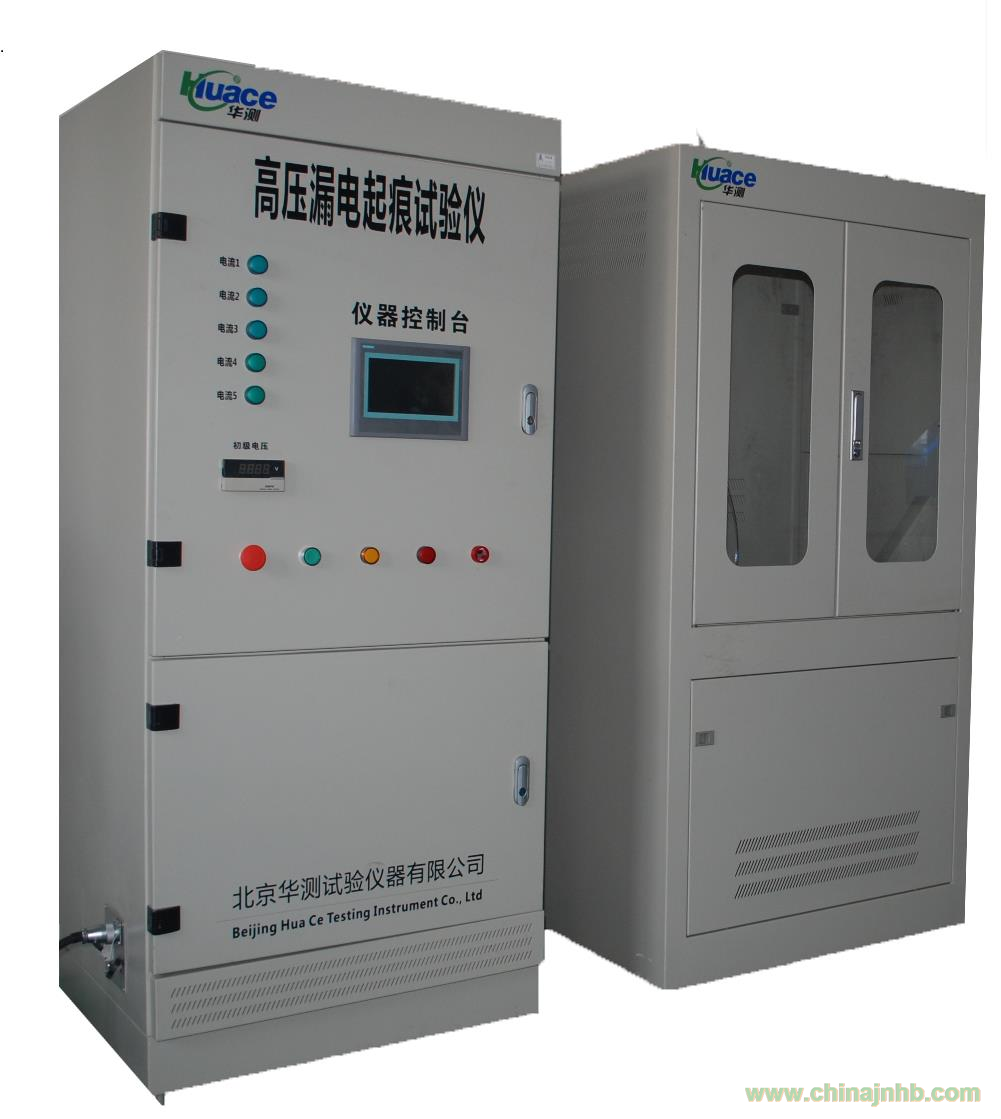

高壓漏電起痕試驗儀
產品名稱：高壓漏電起痕試驗儀
產品型號：HCDH-3
品 牌：北京華測
公司介紹
在過去的10年，華測儀器公司專注于新材料電性能檢測以及電在過去的10年，華測儀器公司專注于新材料電性能檢測以及電氣自動化設備研發與制造，堅持以用戶為中心，基于用戶需求持續創新，贏得了用戶的尊重和信賴。如今， 我們的檢測設備、工業自動化設備以及數據采集平臺已應用于國家電網、中航工業、西門子、ABB、GE、中科院所等國家新材料產業及材料科研單位; 同時與電科院檢測中心、西高所、武高所、美信檢測、廣電計量、科標檢測等國內十多家檢測、計量機構合作。
作為材料電學檢測、領導品牌，華測儀器從儀器Th產、安全防護、數據采集、通訊網絡實現到云管理系統為用戶提供有競爭力的系統級方案與服務，幫助用戶在新材料研發與檢測獲得成功。我們堅持聚焦戰略，對高精度數據采集、安全防護處理、無線通訊、系統集成和嵌入式控制領域持續進行研發投入，以用戶需求和前沿技術驅動創新， 使公司始終處于行業前沿。我們每年將銷售收入的20％以上投入研發，在近30名的團隊中，超過55％的員工從事創新、研究與開發。華測儀器有限公司已累計申請磚利52件。
我們深信未來將是一個更加智慧的世界，華測儀器公司與合作伙伴一起，努力研發更加高效的檢測系統以工業自動化設備，推動中國新材料時代發展的進程，推動世界的進步，并堅信世界因我們而不同。
產品介紹
HCLD-3系列試驗儀采用西門子PLC作為主控制系統，配合高精度電壓、電流傳感 器、高壓真空斷路開關、高壓交直流變壓器元件構成。高壓耐漏電起痕試驗是在工頻電壓下,通過液體污染和傾斜試樣評定在嚴酷環境條件下使用的電氣絕緣材料耐漏電起痕和耐電蝕損性能。其評定的方法有兩種,即恒定漏電起痕電壓法和逐級升壓漏電起痕電壓法。
試驗中可采用兩種終點判斷法來確定試驗終點。方法A是當高壓回路中通過的電流達到或超過60mA持續2s后,作為試驗終點,此時過電流裝置切斷電路。方法B是當漏電痕跡達到距離下電極25mm處的試樣表面上的標記時,作為試驗終點。
依據標準
1、GB/T6553-2003評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法
2、IEC60587-2007-05 Electrical insulating materials used under severe ambient conditions –Test methods for evaluating resistance to tracking and erosion
設備原理
設備優勢
-
TVS瞬間抑制防護技術
-
-
低通濾波電流監測技術
-
-
雙系統互鎖技術及隔離屏蔽技術
-
-
SPWM電子升壓技術
-
技術參數
|
控制方式
|
采用 PLC 控制， 智能化控制方式
|
利用數字化的流量控制系統，精準地控制污染液的流量
|
|
全自動調節精確試驗電壓
|
|
顯示方式
|
真彩色液晶顯示（標配 7 寸西門子 16：9 觸摸屏）
|
|
數據輸出
|
測試結束時，設備自動判定合格與不合格
|
|
Th成測試報告測試報告打印
|
|
上位機軟件
|
實現測試報告的自動編號、存儲和打印
|
|
污染液流速
|
0-1.2ml/min 可調
|
|
試驗電壓
|
0 ～6000V±5?可調；
|
|
試驗工位
|
5 塊試樣同時進行測試；
|
|
電極
|
上、下電極厚度為 0.5mm，為 316 不銹材料，尺寸按照標準尺寸要求制做，上、下電極之間的間距為 50±0.5mm
|
|
起痕判斷
|
當前電流達到或超過 60mA 持續延遲  ）停止工作并輸 出結果（合格與否）
|
|
外形尺寸
|
寬 1120mm × 深 520mm × 高 1350mm ，排氣孔徑Φ100mm
|
|
試驗電源
|
AC220（±10?）V/50HZ （其他規格可定制）
|
典型用戶
清華大學
西門子避雷器有限公司
北方互感器集團
ABB中國有限公司
3M中國有限公司
浙江裕豐新材料有限公司
火距電氣集團
大唐鐵路工程有限公司
日本精工株式會社NSK中國研究院
