減溫減壓裝置產品使用說明書介紹（一）
自貢東能電站閥門有限公司（原自貢東方電站閥門廠）系專業減溫減壓裝置設計、制造廠家 咨詢電話：【0813-5105008】
減溫減壓裝置用途本裝置是將進入的蒸汽壓力和溫度，通過減壓和減溫機構，降低到使用所需之蒸汽參數。是電力、石油化工、輕工、紡織印染、醫藥、熱電聯產等行業廣泛應用的一種減溫減壓設備。
二、減溫減壓裝置主要技術參數訂貨須知：
|
蒸汽流量
|
Q: t/h
|
---
|
---
|
|
進口蒸汽壓力
|
P1: MPa
|
進口蒸汽溫度
|
T1:
|
|
出口蒸汽壓力
|
P2: MPa
|
出口蒸汽溫度
|
T2:
|
|
減溫水壓力
|
Pb: MPa
|
減溫水溫度
|
Tb:
|

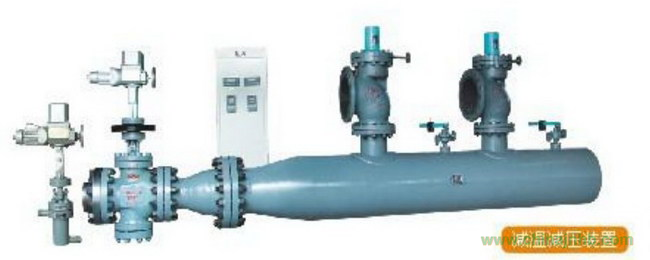

三、減溫減壓裝置結構簡述
本裝置由減壓、減溫、安全保護、蒸汽管道和熱力調節系統等組成。
1、減壓系統：蒸汽的減壓是由減溫減壓閥來實現的。減溫減壓閥與電動（或氣動，以下同）執行器相連，當管道內的蒸汽壓力變化時，電動執行器啟動，帶動減壓閥瓣上下升降，調節減壓比的大小，使管道內的蒸汽壓力保持在規定的范圍內。
2、減溫系統：由電動調節閥、噴嘴、混合管道、節流器、節流閥等組成。減溫水經電動調節閥后，流入減溫減壓閥，經閥瓣噴孔噴入閥體內使水、汽直接混合來實現蒸汽的減溫。
當供給的減溫水壓力超過工作壓力較大時，為了使電動調節閥和噴嘴仍能正常工作，在電動調節閥前的給水管道上裝有節流器，使減溫水經節流器進入電動調節閥的壓力保持在規定范圍內。電動調節閥通常采用柱塞式，其閥桿與電動執行器相連。當混合管道中的蒸汽溫度有所改變時，通過溫度調節系統控制電動執行器，帶動電動調節閥閥桿運動，調節噴嘴噴入閥體的噴水量，使管道內的蒸汽溫度保持在規定范圍內。為了防止在運行過程中給水管道內的減溫水壓力突然降低，產生蒸汽通過噴嘴反沖入給水管道的現象，在減溫管道上近噴嘴處裝有止回閥。
3、安全保護系統：采用彈簧安全閥（或主安全閥）來實現安全保護。當管道內蒸汽壓力超過允許值時，安全閥即自動開啟排除蒸汽。當壓力恢復至規定值時，安全閥即自動關閉。使二次蒸汽壓力保持在允許值內，保證設備和管路的安全運行。
