Z962Y-P54 咨詢電話：0813-5105008

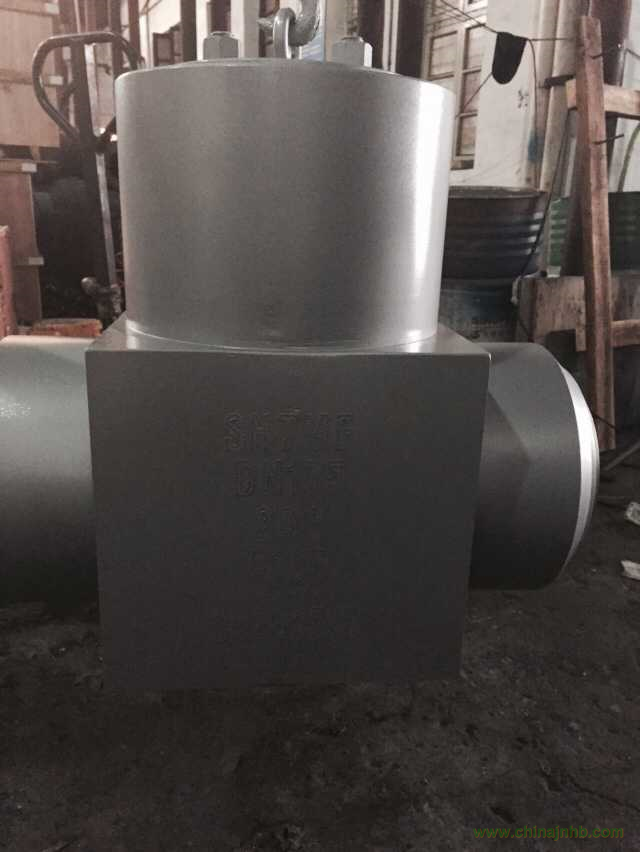

一、電動焊接閘閥 概述 自貢東能電站閥門有限公司（原自貢東方電站閥門廠）系專業的大型高溫高壓電站閥、減溫減壓器、通用閥門制造廠
1、設計制造按jb/t3595等標準，可與國產設備配套使用
2、閥門中腔采用壓力自緊式密封結構、密封性能好，支管兩端為焊接結構。
3、閘板與閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、 抗擦傷性能好。
4、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
|
型號：
|
z960y/z962y
|
口徑：
|
dn50-dn400
|
|
壓力：
|
16mpa-32mpa
|
材質：
|
wcb/wc6/wc5/wc9（y）
|
二、電動焊接閘閥 優點
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
三、電動焊接閘閥 執入標準
制造與驗收技術條件按日本火力發電用閥門標準e101和jb/t3595-93的規定；
結構長度按e101的規定或按用戶提供尺寸
焊接坡口接電力工業管理標準78dg的規定或按用戶提供尺寸。
四、電動焊接閘閥 性能規范
|
產品型e公稱壓力pn(mpa)
|
試驗壓力(mpa)
|
工作壓力(mpa)
|
工作溫度(℃e
|
適用介質
|
|
強度試驗
|
密封試驗/上密封實驗
|
|
z960y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽
|
|
z960y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
z960y-p54100
|
-
|
30.0
|
22.0
|
p5410
|
≤540
|
蒸汽
|
|
z960y-p54170
|
-
|
48.0
|
36.0
|
p5417
|
≤540
|
|
主要零件材料
|
|
零件名稱
|
材料牌號
|
|
閥體
|
wcb
|
wc6
|
wc9
|
|
閥板
|
wcb
|
wc6
|
wc9
|
|
閥蓋
|
25
|
12cr1mo1va
|
|
閥桿
|
1cr17ni2
|
20cr1mo1va
|
|
閥座
|
25
|
12cr1mo1va
|
|
密封環
|
s軟鋼(增強柔性石墨)
|
s軟鋼
|
f軟鋼
|
|
填料
|
增強柔性石墨
|
|
支架
|
wcb
|
wcb或wc6
|
|
閥桿螺母
|
45(zcuzn25a16fe3mn3)
|
|
四開環
|
1cr13
|
20cr1mova
|
|
|
|
|
|
|
|
|
|
|
|
五、電動焊接閘閥 主要尺寸及重量
|
公稱通徑dn
|
主要外形尺寸和連接尺寸(mm)
|
電動裝置
|
重量(kg)
|
|
d
|
l
|
h
|
l1
|
l2
|
|
|
|
z960y-250
|
|
100
|
84
|
406
|
1164
|
437
|
277
|
dzw45
|
234
|
|
125
|
100
|
483
|
1402
|
437
|
277
|
dzw60
|
343
|
|
175
|
158
|
711
|
1650
|
554
|
309
|
dzw180
|
638
|
|
225
|
200
|
864
|
1650
|
554
|
309
|
dzw180
|
654
|
|
300
|
280
|
1067
|
2106
|
764
|
398
|
dzw350
|
1973
|
|
z960y-320
|
|
100
|
96
|
533
|
1236
|
437
|
277
|
dzw60
|
291
|
|
125
|
118
|
610
|
1302
|
437
|
277
|
dzw60
|
315
|
|
150
|
148
|
762
|
1403
|
526
|
283
|
dzw90
|
672
|
|
175
|
148
|
762
|
1650
|
554
|
309
|
dzw180
|
684
|
|
225
|
222
|
1041
|
1650
|
554
|
309
|
dzw180
|
696
|
|
z960y-p54100v
|
|
175
|
148
|
762
|
1650
|
554
|
309
|
dzw180
|
683
|
|
225
|
222
|
1041
|
1650
|
554
|
309
|
dzw180
|
704
|
|
250
|
222
|
1041
|
1795
|
554
|
309
|
dzw180
|
1214
|
|
300
|
294
|
1245
|
2080
|
554
|
309
|
dzw250
|
2125
|
|
z960y-p54170v
|
