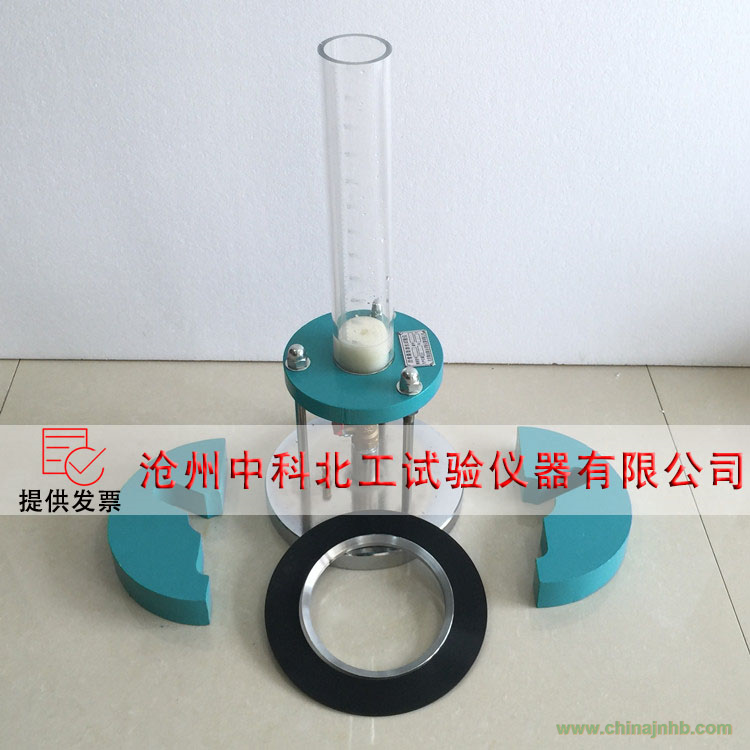

HDSS-2/3瀝青路面滲水儀 新標準  路面滲水儀 路面水分滲透儀

一、瀝青路面滲水儀用途：

用于測定瀝青混合料路面及碾壓成型的瀝青混合料試件的滲水系數。以檢驗路面的滲水性能及瀝青混合料的配合比設計。

二、瀝青路面滲水儀技術參數：

1.量筒容積：600ml

2.底座直徑：￠220mm

3.壓重塊質量：5kg(2塊)

四、瀝青路面滲水儀使用方法：

1、將放置于堅實平面上的試件或待測試的路面清掃干凈。

2、放上標記環，用粉筆沿內環和外環分別畫出標記，取下標記 環則試件表面或路面上也就留下了一個內環Φ150mm 外環為Φ 220mm 的兩個同心圓。

3、將標準環放在同心圓內，并使內環標記與標準環底面相吻合

4、檢查同心圓是否有構造深度較大的部位，如有必須先用密封 劑對這些部位的紋理深度進行填充， 以防止滲水試驗時水通過這些表 面紋理滲出，從而影響到試驗結果。

5、在內外標記環之間抹一薄層密封材料，并用刮dao修補成內徑 Φ150mm 外徑為Φ220mm 厚約 3mm 的密封材料環， 修補時應壓住面 積標準環使之不能移位。 路面滲水試驗之密水材料的選用，對試驗成敗和精度有直接影響。通過大量試驗現借此提供一小資料，供用戶參考：對于膩子，潤滑油脂(黃油)重粘土，橡皮泥或普通肥皂等材料的對比試驗，我們認為洗衣皂做密水材料比較好。

6、將滲水儀用力壓在密封材料上，使滲水儀底座與密封材料環 吻合，加上 2 塊配重塊，以防壓力水從底座與路面之間流出。

7、關閉儀器閥門，向儀器閥注水，注滿至上標線 O 的位置。

8、迅速將開關全部擰開，待水面下降 100mL 時開動墨水， 使水變成淡紅 秒表，每隔 60S，讀記量筒上水位刻度一次，至水面下降 500mL 時為止。

9、按以上步驟在同一個檢測路段選擇 5 個測點測定滲水系 數。取其平均值為測試結果*路面滲水量=(第三分鐘時的滲水量----第一分鐘滲水量)/2

具體操作方法：A：充分揉搓肥皂，使之軟化，相當于重粘土的軟塑狀態(100克塑液限儀器測得的錐入深度在5—6.5mm之間)最好是剛出廠的新鮮肥皂，冬季可稍硬點，夏季可稍軟點。B、試驗前可應用油漆刷清除測定位置的浮土和松散顆粒。然后把肥皂揉搓成直徑約為200mm的長條狀，在測點上按“滲水儀“底座淺杯外徑略大點圈成一圈，再把儀器放在測試點上。在儀器底座上加壓一只環形加壓重環(可免去實驗者手腳加壓不穩之弊)。最后用兩手分別相對把肥皂壓在底座的凹形倒臺階處，使底座與路面間密實，抹光，須用干毛巾仔細拭凈底座上的水份和用過的肥皂的表面的水份，肥皂收仍可使用。

四、瀝青路面滲水儀注意事項：

1、給量筒注水時，須注意勿碰撞量筒，防止跑水。

2、測試過程中，如水從底座與密封材料間滲出，說明底座與路面密封不好，應移至附干 燥路面處重新操作
