一、概述：

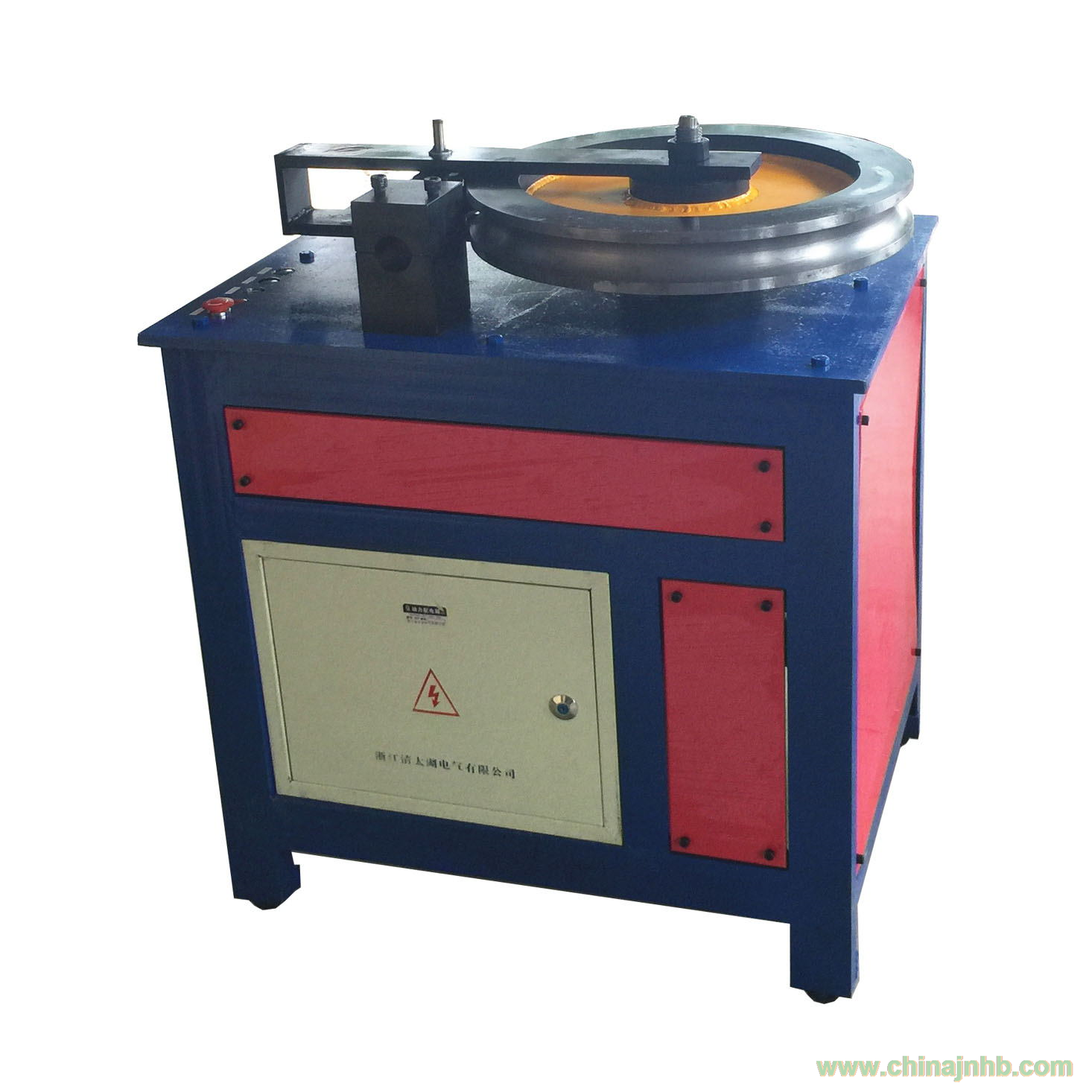

金屬管彎曲試驗機是對金屬管進行平面彎曲試驗的專用設備。該設備是依據《GB/T244-2008 金屬管彎曲試驗方法》開發的新型產品。該產品廣泛應用于金屬管行業、鋼管制造業和管道企業，產品質量材料性能檢驗機構，以檢驗金屬管的彎曲性能。彎曲的角度為90 °，試驗后，觀察試樣有無裂痕。

二、金屬管彎曲試驗機依據標準：

產品符合《GB/T244-2008 金屬管 彎曲試驗方法》《GB/T232-1999 金屬材料彎曲試驗方法》等要求

三、金屬管彎曲試驗機技術參數：

彎曲金屬管直徑范圍：Ф48.3mm

工作盤轉速 ：≤2 r/min

工作盤（套）直徑 ：（12倍徑）：

金屬管正向彎曲角度：90°自動復位

工作電源：380V（三相電）

外形尺寸：1200*700*930mm

重量：400kg

四、安裝：

1、裝運時請輕裝輕卸，避免造成人員受傷和機體及零部件損壞。

2、安裝時請選擇較平整地面，使四個腳輪著地，保持機體穩固平衡。

3、清理機體包裹物，并在螺紋絲桿處涂抹適量潤滑油。

4、將機體上方模具取下，在A圖1處將注油口螺絲取下，往減速機內注入適量齒輪油，至A圖2處溢出為止，然后將注油口螺絲緊固。

五、電源

1、使用隨機配帶鑰匙打開動力配電箱，根據選購機型適用電壓將電源與動力配電箱內空氣開關連接，連接前請將空氣開關處于<關>狀態。

2、檢查線纜安全狀態下，將空氣開關撥至<開>狀態，查看機器上方電源指示燈是否點亮，如不亮需檢查急停開關是否按下，順時針旋鈕即可

確認電源安裝完畢，按下運行按鈕，確認主軸運轉方向與機身標注方向一致

六、工作：

1、 1、將模具重新安裝在機器上方主軸；插入鍵銷（部分機型不含，可省略）

2、 并確認模具夾扣位置靠近管材夾具。

3、 將需要加工的管材放入夾具內并用隨機附帶扳手將夾具緊固。

4、 確認管材已緊固，按下運行按鈕，機器開始運轉工作，達到預設角度后自動返回原點，松開夾具，可將加工后的管材取下。

彎曲角度的設定：

1、 模具下方機體內，可見一已開槽圓盤，并含兩顆定位螺栓以及行程控制開關；

2、 A行程開關為起點開關，出廠螺栓已經定位，無需調整。B行程開關為彎曲角度止點定位開關，螺栓距離止點開關距離越遠，彎曲角度越大，反之越小

3、 可將止點螺栓松動，放好管材運行至自己所需彎曲角度后按下急停，關閉電源后再將止點定位螺栓移至B行程開關處固定，再次運行后可達到彎曲要求。

七、注意事項：

請由專業人員操作使用及保養！

再次感謝您選用本公司產品。
