儀器簡介：

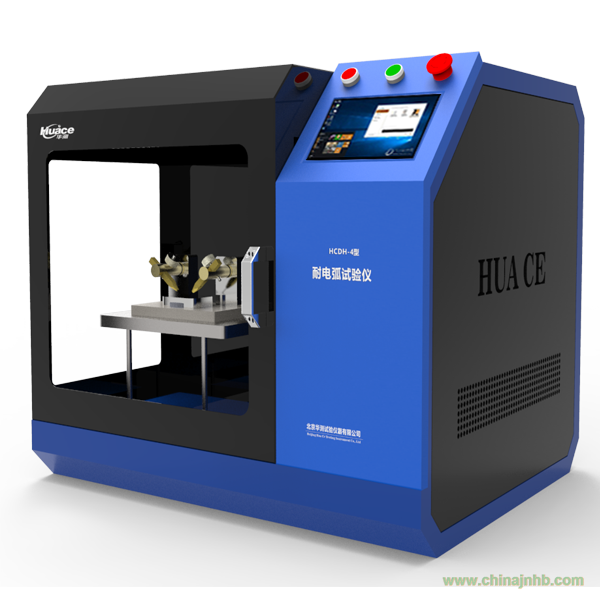

  HCDH-4耐電弧試驗系統采用自主開發先進的TVS高壓保護系統，保證試驗人員設備的安全性；采用先進的SPWM電阻升壓技術，電壓輸出穩定性好。配備高精度電壓、電流傳感器以保證試驗數據的有效性。

  針對耐電弧試驗儀測試做了多項安全統計，測試過程中有過電壓，過電流，等異常情況以保證測試過程的安全；資料保存機制，當遇到電腦異常瞬時斷電可將資料保存于控制器中，不丟失實驗數所新開啟動后可恢復原有試驗數據。

儀器原理：

  絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位為妙。為在板狀試樣上加上兩個分開一定距離的鎢電極，是需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，最后為連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件最終造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因為在開關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。

儀器特點：

先進的TVS高壓防護系統

西門子PLC控制系統

操作模式：手動試驗、自動試驗

多級循環電壓、電流采集

高精度電壓、電流測量

快速切換試驗標準

支持國際標準

報表資料分析功能

在線故障提示功能

遠程在線升級功能

適用范圍：

  高精度的輸出與測量規格，保障測度的器質，適用于電氣絕緣材料、塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓下耐電弧行的測試，也可應用于產品檢測以及新材料電學性能研究等用途。還可以用于需要可造數據的檢測，例如：硅橡膠測試、PCB板耐電壓測試、云母、四氟材料電弧測試、可作為科研院所新擦臉的耐電弧材料的性能測試。系統功能：

電壓、電流實時顯示

自動升壓功能

國標、IEC自動切換

自動試驗報表

設備過壓、過流報警

軟件自動升級

試驗電壓、電流可調

電極方便更換

在線設備診斷

系統特點：

TVS瞬間抑制防護技術：

耐電弧試驗儀采用的光耦隔離方式，同時配置TVS瞬間抑制防護技術，對于電弧放電過程中的浪涌對控制系統，將起到對控制系統的絕對防護。

多級循環采集技術：

華測自主開發的多級循環電壓采集方式，大大提高目前電弧試驗普遍采用手動及干擾狀態下電壓及電流采集方式。

低通濾波監測技術：

材料耐電弧試驗在10-40mA電流下進行，強大的電磁干擾不僅影響試驗精度，同時也造成通訊中斷等一系列問題。為更好解決這一難 題，華測將低通濾波技術在電弧試驗儀器運用。

安裝及控制方式：簡易的安裝方式，用戶安裝及應用更加方便。

強大的信息處理能力

控制中心采用I3系統處理器，可可連接打印機，8個USB通訊接口。

使設備運行過程中得心應手。

軟件系統測試平臺：

HC5000系列測試系統的軟件平臺hacepro，采用labview系統開發，符合電氣絕緣材料的各項測試需求，具備高壓的穩定性與安全性，并具備斷電資料保護功能，圖像資料可保存恢復，支持國際標準。兼容XP、win7、win10系統。

1、友善的使用介面

多語介面：支持中文/英文 兩種語言界面；

即時監控：系統測試狀態即時瀏覽，無須等待；

圖例管理：通過軟件中的狀態圖示，一目了然，易看易懂易了解，立即對狀態說明，了解測試狀態；

使用權限：可設定使用者的權限，方便管理；

故障狀態：軟件具有設備的故障報警功能。

2、工步編輯：

可編輯樣品名稱、牌號、試驗條件、試驗單位等；

具有試驗電壓設置功能；

可選擇試驗標準；

可選擇是否自定義或自動試驗；

截止條件: 時間/電壓/電流。

語音提示：可選擇是否語言提示功能。

3、統計報告

可自定報表格式

可生出 PDF、CSV、XLS 文件格式

分析功能: 可對測試的數據進行統計。最大/最小值、平均值等。

設備配置：

重要部件：

設備規格：

典型用戶：

中國電力科學研究院

西門子避雷器有限公司

3M (中國）有公司

生益科技股份有限公司

電力設備與電氣絕緣國家重點試驗室

華正新材料有限公司
