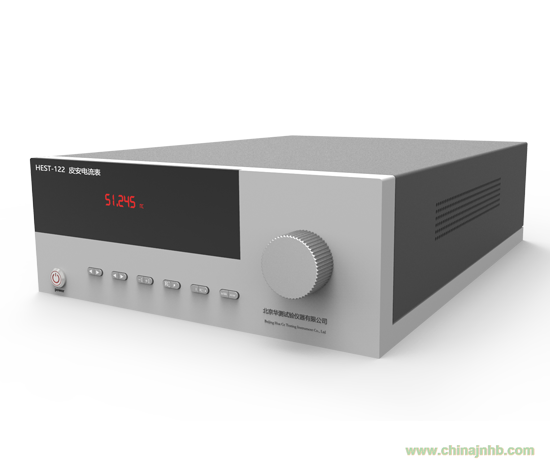

產品名稱：皮安電流表

型號：EST122

產品簡介：

  測量低電平直流電流需要的功能往往遠超過數字萬用表（DMM）所能提供的。一般地說，DMM的靈敏度不足以測量100nA以下的電流。即便在較高的電流上，DMM的輸入降壓達到幾百毫伏，因此不能準確地測量電流。靜電計能非常準確地測量低電流，但是測量極低電流所需的電路以及電壓、電阻和電荷測量等功能會大大增加靜電計的層本。122型皮安表結合了DMM的經濟性和易用性以及接近靜電計的微電流靈敏度。

主要特點：

極寬的電流測量范圍：1×10^-15A﹣20×10^-3A(10fA～20mA)

體積小、重量輕

數字顯示、準確度高

性好穩定、讀數方便

外加直流電壓源可用于測量超高電阻。

NORMAL和 FAST兩種測試模式直接轉換（普通模式和超低輸入阻抗模式）適應各種需要

技術指標：

1. 電流測量范圍為20×10^-3A～1×10^-15A  (10fA～20mA)

2. 顯示:   4.1/2位LED顯示

3. 準確度:  0.5～1% （溫度：18℃～28℃，相對濕度<70%）

          優于0.5～1%讀數+5字（10^-5～10^-10量程）

          優于1～2%讀數+5字（10^-11～10^-14量程）

          優于1～2%讀數+5字（10^-4量程）

4.使用環境: 溫度：10℃～40℃，相對濕度，＜90%

5.供電形式：AC  220V，50HZ，功耗約10W

6.體積與重量：27*23*8cm 約2kg

使用方法：

1、測試前的準備

（1）從后面板中接入電源線，供電電壓為交流220V/50HZ

（2）從前面板中接好地，此地也為測試系統的低電壓輸入端，一般要接測試的接地端。此地可與大地或電源線保護地相接，也可以懸浮，但懸浮的電壓差不能超過300V。

（3）從后面板上合上電源，顯示數碼應發光，如不發光，應檢查電源供電。

2、測試步驟

（1）先不接輸入線

    開機前將量程開關撥到10^-4

（2）調零，注意：應該在撥出輸入線無信號輸入時調零，否則調不到零且會產生大的誤差。

     測量端串聯在要測量的電路中

（3）將量程開關撥到10^-4位置

     注意：在以后測試完畢和開機前都要將量程開關撥到10^-4位置，以防大電流造成儀器損壞或降低其性能。

（4）將測試線與輸入線接

    注意：在測試低于10^-10以下電流時要屏蔽，且將被測試物體也置于屏蔽箱內，而且人員也要帶防靜電腕帶，以防人體靜電造成干擾。

（5）讀數

    如顯示為100.1  量程開關在10^-12位置，測試結果為100.1×10^-12安培

（6）測試模式的選擇

  本儀器有兩種模式選擇NORMAL模式，適合測量較大電流如幾十mA和極小fA的電流。但輸入電阻較高，在轉換量程時可能因輸入端壓降不同而產生誤差，特別是顯示數較大的量程時會有較大的壓降而引起誤差。

FAST快速模型，一般測試2×10^-3～10^-14建議使用此模式。

特別是在測量內阻較高如光電器件的暗電流和發現在使用NORMAL模式換量程后出現換檔誤差較大時，建議使用FAST模式

FAST模式測量時其內壓降幾乎為0,一般小于0.2mA，幾乎對被測量電路不產生壓降差，使用測量物體的內阻較高或其電壓較低。建議一般測量都使用FAST模式，但是，在FAST模式下不能測量較大的電流，一般*只能到2mA。

注意事項：

  EST122型皮安電流表是一臺能測量極微弱電流的精密儀器是因?yàn)闃O其內有一超高性能的靜電計放大器，盡管儀器有多種保護措施，這個超高性能的靜電計放大器在以下這些不正確操作使用中均可能因過大電流沖擊、過電壓或放電等*損壞或降低其測量精度與性能。

  其他可能造成超高性能靜電計放大器過電流或過電壓的操作，請與我們的技術支持人員咨詢。

  過電流或放電沖擊造成高性能靜電計放大器過電流而損壞或測量性能降低。

超高性能靜電計放大器因過電流或過電壓造成損壞后的表表現是：電流表顯示不能調零或準確度降低。

應用領域：

測量防靜電鞋、導電鞋的電阻值
測量防靜電、導電材料的電阻及電阻率(ISO1853,GB/T 2439)
測量計算機房用活動地板的系統電阻值
測量絕緣材料電阻(率)
光電二極管暗電流測量
物理,光學和材料研究
