產品簡介：

  絕緣子良好的憎水性可以很好的防止污閃，減少事故發生。所謂憎水性是指絕緣子表面不易受潮， 吸附的水分以不連續的孤立小水珠的形式存在，不形成連續水膜，從而限制了表面泄漏電流，提高閃 絡電壓。憎水性等級較差的絕緣子在運行中極易發生沿面閃絡，造成污閃。污閃事故往往造成大面積、長時間停電，導致經濟受到嚴重損失，因此復合絕緣子在出廠前必須進行憎水性等級評價。

  復合絕緣子憎水性實驗室評價系統是基于IEC推薦的由瑞典輸配電研究所（STRI)提出的憎水性檢測 技術噴水分級法，按照電力行業標準（DL/T 864-2004，GB24622-2009)中對噴水分級法的規定，對 絕緣子傘裙進行精確定量噴灑水霧；拍攝被測絕緣子表面高清憎水圖片；并由憎水性分析軟件進行分 析；軟件基于先進的數字圖像處理技術，通過提取憎水性圖片的信息熵、種子率、頻譜幅值等信息， 計算水珠或水跡的形狀因子和面積百分比，對復合絕緣子的憎水性狀態進行客觀判斷，最終按照DL/ T810-2012中對憎水性的等級特征描述，確定絕緣子憎水性級別。

①   操作臺

②　顯示屏

③　總電源

④　功能按鈕

⑤　測試柜

⑥　噴水裝置

⑦　相機

⑧　軌道

⑨　夾具

⑩　除濕裝置

?　溫濕度測量

?　引流托盤

?　儲水箱

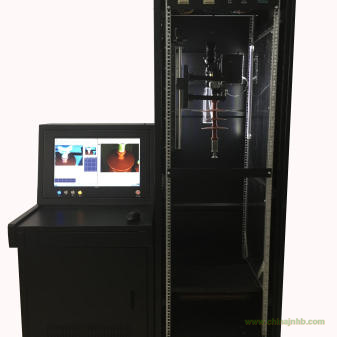

憎水性試驗儀

依據標準：

DL/T 864-2004標稱電壓高于1000V交流架空線路用復合絕緣子使用導則

GB/T 24622-2009 絕緣子表面濕潤性測量導則

GB/T775.2-2003絕緣子試驗方法第2部分電氣試驗方法

設備裝置：

(1) 應用范圍：復合絕緣子、RTV涂層

(2) 噴水裝置：

單次測試周期內噴水次數：25次

單次測試周期內總噴水量：25ml

單次噴水量：0.7-1.2ml

噴流角度：30°@3bar

噴頭活動角度：360°

噴水流量：0.6L/min@3bar

儲水容量：>1L

(3) 取像裝置：

最大有效像素：3264 (H)*2448 (V)

SEN尺寸：1/2.5 inch(4:3)

靈敏度：1.4V/lux-sec@550nm

可變焦距：5-50mm

光圈范圍：F1.6-360

視場角（H*V)：29.0°*21.8°

濾鏡尺寸：M39mm*0.5mm

背景燈：LED柔性白光

取像角度：360度

(4) 分析裝置：

懸掛方式：球形掛環、碗頭掛板

懸掛機構：可自行調節

測試時間：<1min

外觀尺寸：

操作柜：600*600*1800(mm)

操作臺：600*1000*700(mm)

除濕方式：低噪雙風機、引流托盤

系統電源：220V AC

(5) 軟件分析系統

分析方法：同時支持HC法、CA法

圖像處理:Sobel邊緣檢測、多級灰度處理、亮度梯度預測

算法：空間相位檢測法、傅里葉變換輪廓法、閾值自動判定法

憎水性等級分級誤差：±1級

報告格式：pdf,word表格

報告內容：標準（可定制）

搭載平臺：19寸工控機，windows xp/7/8/10操作系統
