進口杠桿浮球式蒸汽疏水閥產品介紹:
美國INKE英克--進口杠桿浮球式蒸汽疏水閥設計有平衡雙閥座結構,可達到小體積大排水量,特別適用于大型加熱設備和換熱站設備的阻汽排水,是大型加熱設備首選的蒸汽疏水閥。進口杠桿浮球式蒸汽疏水閥采用最先進的膜盒元件做為自動排空氣閥,能自動排除不凝結氣體,非常靈敏,工作質量高,使用壽命長。
進口杠桿浮球式蒸汽疏水閥工作原理:
進口杠桿浮球式蒸汽疏水閥(疏水器)基本特點與自由浮球式相同,內部結構是浮球連接杠桿帶動閥心,隨凝結水的液位升降進行開關閥門。杠桿浮球式疏水閥利用雙閥座增加凝結水排量,可達到體積小排量大,最大疏水量達100噸/小時。
進口杠桿浮球式蒸汽疏水閥產品特點:
1、采用獨特的U型雙金屬通氣口,可大大縮短設備起動時間。
2、內裝雙金屬片空氣自動排放閥,可防止空氣氣堵和蒸汽汽鎖。
3、采用軋裝閥機械(新SCCV開關方式),具有優良的密封性和耐久性。
4、全部部件安裝在閥蓋上,閥無需從配管上卸下,就可維修保養,簡單方便。
5、平衡雙閥座設計,比一般的疏水閥體積小而排量大,特大排量場和更能發揮優越性。

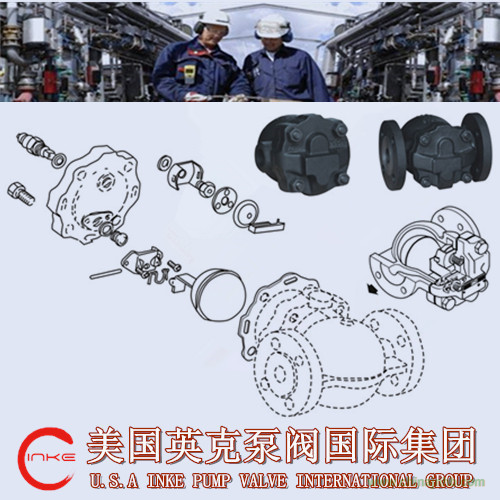

進口杠桿浮球式蒸汽疏水閥零部件名稱:
序號
|
名稱
|
材料
|
1
|
閥蓋螺栓
|
鑄鋼
|
2
|
閥蓋
|
鑄鋼
|
3
|
閥座墊圈
|
石墨
|
4
|
閥座螺栓
|
不銹鋼
|
5
|
閥芯
|
不銹鋼
|
6
|
螺母
|
不銹鋼
|
7
|
下閥座
|
不銹鋼
|
8
|
排污墊圈
|
不銹鋼
|
9
|
排污螺塞
|
鑄鋼
|
10
|
浮球閥
|
不銹鋼
|
11
|
螺栓
|
不銹鋼
|
12
|
杠桿
|
不銹鋼
|
13
|
連接桿
|
不銹鋼
|
14
|
杠桿連接桿
|
不銹鋼
|
15
|
閥芯連接桿
|
不銹鋼
|
16
|
螺母
|
不銹鋼
|
17
|
上閥座
|
不銹鋼
|
18
|
閥蓋墊圈
|
不銹鋼
|
19
|
膜盒排氣組件
|
不銹鋼
|
進口杠桿浮球式蒸汽疏水閥工作原理、流程圖:
1、當設備啟動時,管道內出現空氣和冷凝水,此時浮球在雙金屬片的支撐下遠離閥座,閥口打開,空氣和冷凝水迅速排出,實現快速啟動。

2、熱凝水進入疏水閥,閥內溫度迅速上升,溫度到達飽和溫度之前,雙金屬片感溫變形伸直。

3、當凝結水停止進入疏水閥時,浮球隨液位下降關閉閥口,由于閥座總是在凝結水液位以下,形成水封,無蒸汽泄漏。

4、當熱凝水再次進入疏水閥時,浮球隨凝結水液位自動調節閥口大小,連續排出凝結水。

進口杠桿浮球式蒸汽疏水閥外形連接尺寸:


進口杠桿浮球式蒸汽疏水閥排量圖:
