進口氣動襯氟調節閥工作穩定可靠,經久耐用
一、進口氣動襯氟調節閥概述：

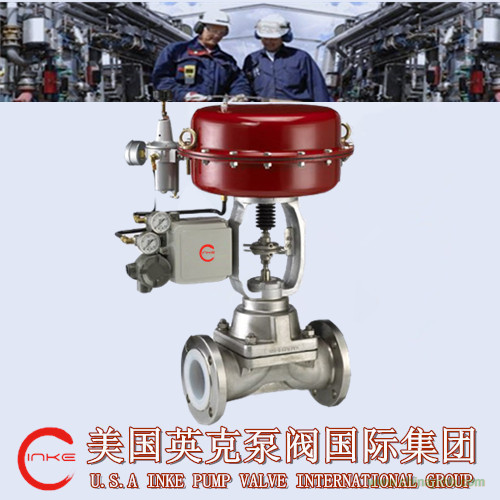

美國INKE英克--進口氣動襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~+200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。
進口氣動襯氟調節閥工作穩定可靠,經久耐用
二、進口氣動襯氟調節閥技術參數：
型式 直通單座球型閥
公稱通徑 DN15~300mm
公稱壓力 PN1.6MPa、PN2.5Mpa或ANSI 150LB
法蘭標準 RF
材 料 ZG230-450 襯F46
上 閥 蓋 -40~+180℃
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料
閥芯型式 單座柱塞型閥芯
流量特性 直線特性和等百分比特性
閥芯材料 2Cr13 襯F46
閥座材料 2Cr13 襯F46
波紋管材料 聚四氟乙烯
閥作用型式 氣關式(B) —失氣時閥位開(FO)；氣開式(K) —失氣時閥位關(FC)
附 件 限位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
泄 漏 量 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
回 差 帶定位器小于全行程的1%
基本誤差 帶定位器小于全行程的±1%
可調范圍 30:1
執行機構參數
型 式 多彈簧薄膜執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍 20~100、80~240KPa
供氣壓力 140~400KPa
氣源接口 內螺紋M16X1.25
環境溫度 -30~+70℃
三、進口氣動襯氟調節閥技術特點：
1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量?。河捎陂y芯、閥座是軟密封，故泄漏量低于國家IV級標準。
4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
