產品簡介：

  漆包線擊穿電壓測試儀采用計算機控制，通過人機對話方式，完成對絕緣介質的工頻電壓擊穿，工頻耐壓試驗。由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。軟件系統操作方便，性能穩定，安全可靠。

整機組成：

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。

驅動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。

檢測部件：由電壓、電流傳感器采集數據傳輸PLC處理后，發送上位機

計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。

試驗電極：根據國家標準(1408.1-2006)隨設備提供二個電極

規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。

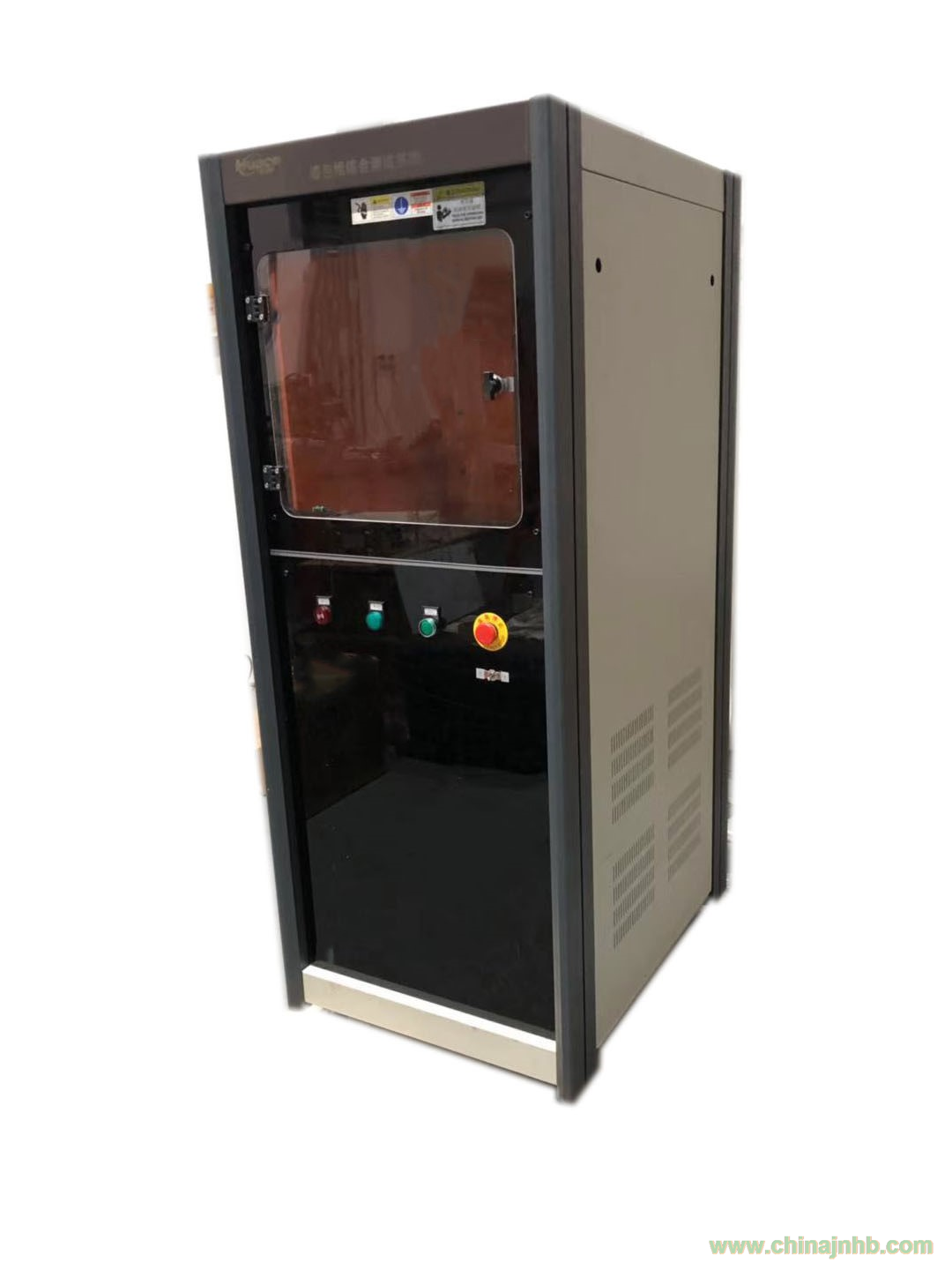

漆包線擊穿電壓測試儀

滿足標準：

GB1408.1-2016《絕緣材料電氣強度試驗方法　第1部分；工頻下試驗、第2部分》

GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

GB/T 3333-1999《電纜紙工頻擊穿電壓試驗方法》

GB/T 1 2656-1990《電容器紙工頻擊穿電壓測定法》

ASTM D149 - 09 《固體電絕緣材料在商用電源頻率下的介電擊穿電壓和介電強度的標準試驗方法》

DL/T 3 76-2010 《復合絕緣子用硅橡膠絕緣材料通用技術條件》

國家ZHUAN利號：ZL 2016 2 0865187.6

儀器參數：

試驗步驟：

1、擊穿試驗

（1）點擊選擇“設置”-輸入對應試驗環境設定；

（2）交直流選擇；

（3）試驗類型選擇“擊穿試驗”；

（4）寫入期望的電壓上限，電流上限，選擇升壓速率；

（5）點擊“返回”進入主界面，點擊“開始試驗”

2、耐壓試驗

（1）點擊選擇“設置”-輸入對應試驗環境設定；

（2）交\直流選擇，

（3）試驗類型選擇“耐壓試驗”；

（4）寫入期望的電壓上限，電流上限，選擇升壓速率；

（5）填寫耐壓電壓、耐壓時間

（6）點擊“返回”進入主界面，點擊“開始試驗”。

注意：在進行耐壓試驗時，必須設定測量電壓上限大于耐壓電壓設定值否則將無法進行試驗（當試驗電壓達到電壓試驗時，試驗儀器將進行切斷高壓并自動歸位，可按以下方式設定：耐壓電壓為10KV，在輸入測量電壓上限值應設成15KV）

精度和安全保護：

為確保試驗儀器的精度及安全性，采用以下幾種方式：

（1）儀器控制部分采用濾波模塊及獨立的隔離控制變壓器為控制系統供電；

（2）控制系統采用先進的TVS瞬間抑制過壓技術，以確保試驗儀器在極端的情況下的安全性。

（3）雙系統互鎖技術，實現單系統出現故障時系統將無法操作

（4）采用防雷擊電源模塊；

注意事項：

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，請仔細檢查接地、接地線是否良好，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。盡量是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。

12、不要在設備運行時插拔設備的電源插頭。
