壓電陶瓷靜態壓電常數測試儀

產品簡介：

  可以分析被測樣品D33常數隨溫度、頻率、時間變化的曲線。通過軟件將這些變化曲線的溫度譜、時間譜等集成一體并進行分析測量并可以直接得出樣品的壓電溫譜圖。對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，可廣泛用于鐵電、壓電材料（壓電陶瓷、高分子）以及相關器件性能的評價與測試。

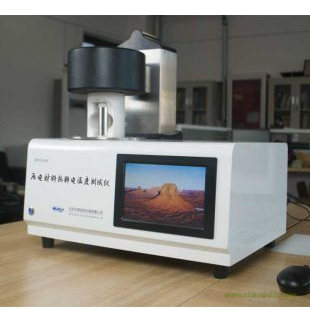

  HCYD-800壓電陶瓷靜態壓電常數測試儀可測量壓電陶瓷的介電常數、居里溫度、熱釋電系數、縱向壓電應變常數d33、機電耦合系數等參數,它是目前國內功能最強大的壓電材料測試裝置。

壓電陶瓷：

  壓電陶瓷是一類具有壓電特性的電子陶瓷材料。與典型的不包含鐵電成分的壓電石英晶體的主要區別是： 構成其主要成分的晶相都是具有鐵電性的晶粒。 由于陶瓷是晶粒隨機取向的多晶聚集體，因此其中各個鐵電晶粒的自發極化矢量也是混亂取向的.。為了使陶瓷能表現出宏觀的壓電特性，就必須在壓電陶瓷燒成并于端面被復電極之后，將其置于強直流電場下進行極化處理，以使原來混亂取向的各自發極化矢量沿電場方向擇優取向。經過極化處理后的壓電陶瓷，在電場取消之后，會保留一定的宏觀剩余極化強度，從而使陶瓷具有了一定的壓電性質。

參考標準：
GB3389.4-82

《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995

《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB3389.4-1982

《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986

《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986

《壓電陶瓷材料性能測試方法 熱釋電系數的測試》

參數規格：

測量溫度：室溫~650℃；

控溫精度：±1℃，測溫精度：±0.1℃；

升溫斜率：1-5℃/min（可控）；

降溫斜率：1-5℃/min（可控）；

縱向壓電系數d33測試范圍：

高范圍：10 to 4000pC/N，

               精度±2%±1pC/N，負載1.0uF；

低范圍：1 to 100pC/N，

               精度±2%±0.1pC/N，負載1.0uF；

頻率范圍：10Hz to 2MHz ，步進：1Hz，

極性顯示：正負

施加力范圍0.1~0.4N

響應時間：5s to 1%

樣品:φ<50mm；

儀器優點：

■ 采用RAM嵌入式開發平臺

■可以進行在線升級、遠程協助及故障診斷；

■ 集成10.1”電容觸摸寬屏顯示，軟件操作更加流暢，體驗感更好；

■ 高溫爐、測量夾具、顯示及軟件集成于一體

■ 測量精度會更高，儀器更加穩定且易維護；

■ 實現常溫、高溫、真空、流動氣氛等多環境下測試

壓電模塊測試功能：

電容-電壓曲線、損耗曲線；

壓電性能測試（蝴蝶曲線、d33曲線）；

熱釋電性能測試；

e31、h31測試；

靜態加載力條件下的測試；

測試范圍（D33）：2至4000pC/N；

測試頻率：20HZ-10M；

測試精度：0.05%；

測量參數：Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Lac；

施力裝置：約4kg。
