產品簡介：

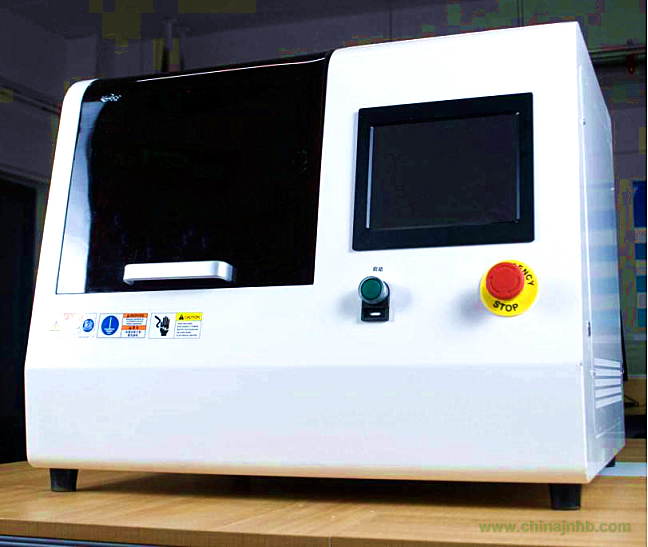

  新型耐電弧測試儀是專門為電氣絕緣材料測試而開發的高精密設備，絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位是秒。為在板狀試樣上加上兩個分開一定距離的鎢電極，視需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，最后為連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件最終造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因為在開關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。系統采用自主開發先進的TVS高壓防護系統，保證試驗人員及設備的安全性；采用先進的的SPWM 電子升壓技術，電壓輸出穩定性好。配備高精度電壓、電流傳感器以保證試驗數據的有效性。

應用領域：

  電氣絕緣材料、塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試。也可應用于產品檢測以及新材料電學性能研究等用途。

滿足標準

GB/T1411-2002.

《干固體絕緣材料 耐高電壓、小電流電弧放電的試驗》

符合ISO9001標準

設備原理：

  本測試儀是在相距6.0±0.1mm（或6.35±0.1mm)的兩電極上，按試驗方法規定的規律（見上表），由間歇到連續地施加12.5kV工作電壓和10～40mA的電弧電流，直至試樣失效。記下從試驗開始到試樣失效的總時間(s），即為該試樣的耐電弧。其電氣原理圖如下

基本參數：

設備保養：

1.經常保持設備和計算機的清潔、衛生。

2.預防高溫、過濕、灰塵、腐蝕性介質、水等浸入機器或計算機內部。

3.定期檢查，保持零件、部件的完整性。

4.注意對滑動機件、轉動機件加潤滑油。

標準配置：

1. 測試儀主機

2. 電極系統

3. 電源電纜

4. 6.35mm標準電極間距量塊

5. 角度標準塊

6. 產品校準證書

7. 試樣臺

8. 使用說明書

9. GB/T 1411標準

10. IEC 61621標準

11. 接地放電棒

12. 裝箱單
