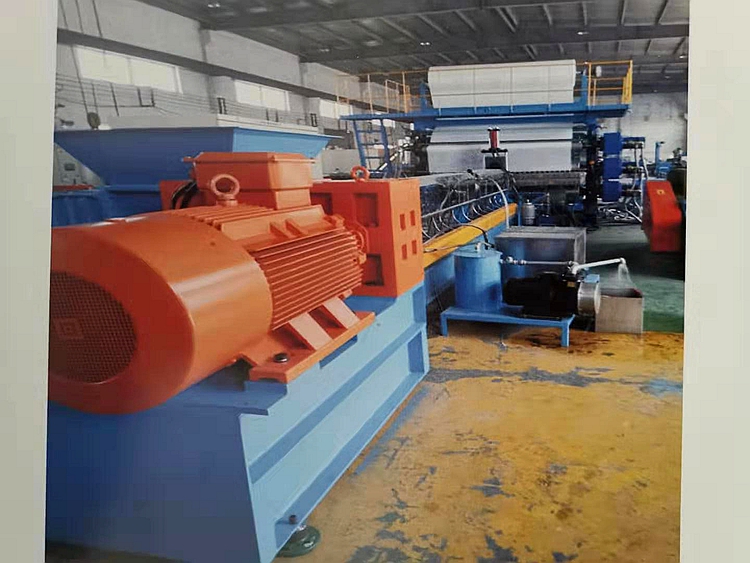

一步法塑料片材擠出機組（規格）（邱曉娟：一九九六七三八五）

在加溫和擠出過程中，測溫元件熱電偶隨時測得的熱電勢信號被送到控溫儀，經放大處理后與溫度設定值比較，溫度儀表指示不到設定值時，則繼續加熱，如接近或到達設定值，則按不同的調節規律儀表發出不同的指示信號。當超過設定值，則開動冷卻風機，是機身得到冷卻，使溫度得以下降，回到預設定值。如此反復，自動控制或手動調節，使溫度穩定在被控制值附近。

2. 擠塑機的溫控部位根據擠出原理，擠塑機各部位的溫度應有差可以用設置于各部位電加熱片的容量差別來實現。一般的，加料段容量最小，(壓縮)塑化段和均化段容量要大些，而機頭是保溫區，主要以加熱克服散熱，所以容易不大。在擠塑機中溫控一般是根據加熱片的多少分為6～8段，小型擠塑機一般分為六段，大型擠塑機分成八段，通過控制屏上溫度儀表的顯示，來對擠塑機的六個加熱區進行溫控。擠塑機的六個溫控部位或各加熱段的溫度，在控制屏上都可以在溫度儀表上一一顯示，由操作者直接觀察而知，便于調整。

3.  溫控各部位的作用還是以六段加熱擠塑機為例。用螺桿直徑來表征擠塑機規格大小的技術參數。 螺桿長徑比l/ds螺桿工作部分長度l與螺桿直徑ds之比稱為長徑比，在其它條件一定時（如螺桿直徑），增大長徑比就意味著增加螺桿的長度。l/ds值大，溫度分布合理有利于塑料的混合和塑化，此時塑料在機筒中受熱的時間也較長，塑料的塑化將充分、更均勻。從而提高機塑質量。如果在塑化質量要求不變的前提下，長徑比增大后，螺桿的轉速可提高，從而增加了塑料的擠出量。但是，選擇過大的長徑比，螺桿消耗的功率將相應增大，而且螺桿和機筒的加工和裝配雞難度增加；螺桿彎曲的可能性也會增加，將會引起螺桿與機筒內壁的刮磨，降低使用壽命。另外，對于熱敏性塑料，過大的長徑比因停留時間長而熱分解，影響塑料的塑化和擠出質量。因此，在充分利用長徑比加大后的優點，選取時要根據加工塑料的物理性能和對產品的擠塑質量要求而定。

4.  壓縮比ε亦稱為螺桿的幾何壓縮比，是螺桿加料段第一個螺槽容積與均化段最后一個螺槽容積之比。它是由塑料的物理壓縮比――即制品的密度與進料的表現密度之比來決定的。使擠塑機壓縮比較大，目的是為了使顆粒狀塑料能充分塑化、壓實。加工塑料的種類不同時，壓縮比的選擇也應不同按壓縮比來分，螺桿的型式可分為三種：等距不等深、等深不等距、不等深不等距。其中等距不等深是最常用的一種，這種螺桿加工容易，塑料與機筒的接觸面積大，傳熱效果好。

5. 螺旋升角即螺紋與螺桿橫斷面的夾角。螺旋角太大保證不了塑化時間，降低螺桿的塑化質量，太小則螺紋密，螺槽容積減小，影響擠出量。對于送料段，30o螺旋角最合適于粉料；15o螺旋角合適于方形料粒；17o左右螺旋角合適于球狀或柱狀料粒。由均勻段理論分析得知，螺旋角30o時的擠出流率是極限。實際上為了加工方便，多取螺旋角17o41′。

6. 螺距s和螺槽寬度w 螺距即螺紋的軸向距離，螺槽寬度即垂直于螺棱的螺槽寬度。在其它條件相同時，螺距和槽寬的變化，不但決定螺桿的螺旋角，而且還影響螺槽的容積，從而影響塑料的擠出量和塑化的程度。螺槽寬度加大則意味著螺棱寬度減小，螺槽容積率消耗低。

一步法塑料片材擠出機組（規格）

關于售后：

1、恭樂橡塑所出售的設備均簽訂購銷合同，嚴格按照合同規定履行條款。

2、嚴格執行設備出售一年內出現質量問題保修，終身維護的承諾。

3、凡在我廠購買設備者均可協商提供產品回收服務，價格按回收是市場價格回收。

4、提供教授客戶生產加工所需的所有技術資料和操作技巧，保證正常生產作業。

鄭重承諾：凡從我廠購機者，顆粒產品均可簽訂回收合同，所售設備終身維護。
