螺桿元件排列基本原則 :

1．螺桿桿在嚙合處的速度相反，一根螺桿要把物料拉入嚙合間隙，而另一根螺桿把物料從間隙中推出，結果使物料從一根螺桿轉到另一根螺桿，呈“∞”形前進。由于嚙合區間隙很小，嚙合處螺紋和螺槽的速度方向相反，因此具有很高的剪切速度，有很好的自潔作用，即能刮去粘附在螺桿上的任何積料，從而使物料的停留時間很短，所以工程塑料造粒機主要多用于混煉和造粒。

2、熔融段：齒形盤和捏合盤則可用來加速物料的熔融和混合，在實際中一般采用正向輸送元件來分隔混合元件。以避免在熔融區產生較大的溫度梯度；

3、混合段：分布混合：采用窄片，較小錯列角元件分散混合：采用寬片，較大錯列角元件、左旋輸送捏合盤或多齒的齒形盤

4、排氣段：在排氣口前，通常設置反螺紋元件形成對熔體的封堵，使物料得以充滿螺槽。對于脫揮干燥用的擠出機，要設置多個排氣口，因而可以采用反向捏合盤與反向螺紋元件交替使用的方法，在排氣段中間通常設置槽深的大螺距輸送元件；

5、熔體輸送段：可采用齒形盤元件來提高熔體的均化質量，同時配用小螺距螺紋元件來加強正向輸送能力。

幾種工程塑料的螺桿組合方式

不同的材料對螺桿的混合能力提出了不同的要求，增強型和填充型的要求就完全不同。即使是相同類型的加工類型，例如：工程塑料合金：，hips/ppo合金的要求與pc/abs的要求也不盡相同。

使用范圍

聚碳酸酯(polycarbonate, pc)、聚酰胺(尼龍, polyamide, pa)、聚縮醛(polyacetal, polyoxy methylene, pom)、變性聚苯醚(poly phenylene oxide, 變性ppe)、聚酯(petp，pbtp)、聚苯硫醚(polyphenylene sulfide, pps)、聚芳基酯，酚塑膠、環氧塑膠等。聚醯胺醯亞胺、聚醯亞胺、polybismaleimide、polysufone(psf)、pes、丙烯塑膠、等工程塑料加工造粒

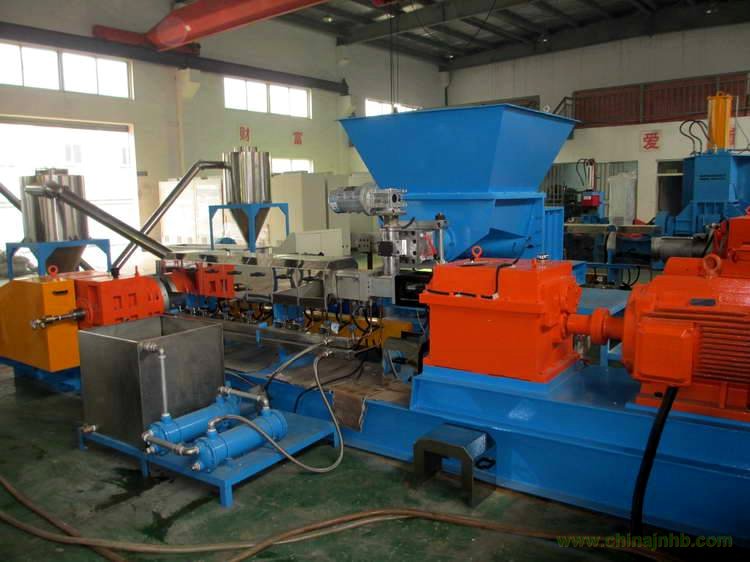

雙螺桿造粒機 高混機----螺旋自動上料機-----雙螺桿造粒機------冷卻水槽------吹干機------切粒——電阻柜
