WindMaster三維風速儀、WindMaster PRO三維風速儀
WindMaster三維風速儀、WindMaster PRO三維風速儀、WindMaster HS三維風速儀
WindMaster 三維超聲風速儀是一款精力充沛的儀器，儀器可以進行湍流測量、表面能量平衡測量和梯度通量測量。所有的研究都要依靠精密精確的測量，風速和聲速溫度都是不一致的。 這些條件決定了在進行梯度通量測量時需要使用渦動協方差技術，Gill的三維超聲風速風向儀采用了最佳的外形配置和電子技術處理以最小化流動扭曲和變送器陰影效應。
WindMaster
PRO——三維超聲風速風向儀，新型的WindMaster
Pro三維超聲風速風向儀是一款外殼由不銹鋼制成的風速風向儀，傳感器是基于飛行測量時間、湍流測量、能量平衡測量和通量測量的儀器。
所有的測量都是出于精密、精確的目的，同時可以測量風速、聲速（SOS）溫度的變化（時間平均），這些特點使得儀器可以在渦動協方差系統中進行通量測量。
WindMaster
HS
三維超聲波風速風向傳感器是用于科學研究需要精密測量三維風速、風向和聲溫數據應用。該三維超聲波風速風向儀帶有先進的超聲波測量技術，獨特的水平頭設計，用來更精確測量自風速儀幾何形狀帶有***小氣流擾動的大仰角。集成電路單元提供4個另選模擬輸入和輸出。
WindMaster三維風速儀、WindMaster PRO三維風速儀、WindMaster HS三維風速儀技術指標
|
型號
|
WindMaster
|
WindMaster PRO
|
WindMaster HS
|
|

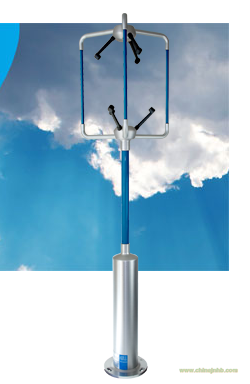

圖片
|
|
|
|
|
風速范圍
|
0～50 m/s
|
0～65 m/s
|
0～45 m/s
|
|
精度
|
12m/s，普通1.5％ RMS
12m/s，定制1％ RMS
|
12m/s，普通1.5％ RMS
12m/s，定制1％ RMS
|
12m/s，普通1.5％ RMS
12m/s，定制1％ RMS
|
|
分辨率
|
0.01m/s
|
0.01m/s
|
0.01m/s或0.001m/s
|
|
風向范圍
|
0～359°
|
0～359°
|
0～359°
|
|
精度
|
普通2°，在12m/s
定制0.5°，在12m/s
|
普通2°在12m/s
定制0.5°，在12m/s
|
普通2°在12m/s
定制0.5°，在12m/s
|
|
分辨率
|
0.1°
|
0.1°
|
0.1°
|
|
聲溫范圍
|
-40～ +70℃
|
-40～ +70℃
|
-40～ +70℃
|
|
精度
|
±2% @-20～ +30℃
|
±2% @-20～ +30℃
|
±2% @-20～ +30℃
|
|
分辨率
|
0.01℃
|
0.01℃
|
0.01℃
|
|
聲速范圍
|
300～370m/s
|
300～370m/s
|
300～370m/s
|
|
精度
|
< ±0.5% @ 20°C
|
< ±0.5% @ 20°C
|
< ±0.5% @ 20°C
|
|
分辨率
|
0.01 m/s
|
0.01 m/s
|
0.01 m/s
|
|
內部采樣頻率
|
20Hz或32Hz
|
32Hz
|
20Hz或32Hz
|
|
輸出速率
|
1、2、4、8、10、16、20，32（可選）
|
1、2、4、8、10、16、20，32（可選）
|
1、2、4、8、10、16、20，32（可選）
|
|
格式
|
UVW，極性或NMEA
|
UVW，極性或NMEA
|
UVW，極性或NMEA
|
|
平均
|
0～3600 S
|
0～3600 S
|
0～3600 S
|
|
輸出
|
RS232、RS422、RS485
|
RS232、RS422、RS485
|
RS232、RS422、RS485
|
|
數據格式
|
ASCII
|
ASCII
|
ASCII
|
|
波特率
|
2400—57600
|
2400—57600
|
2400—57600
|
|
模擬輸出分辨率
|
4通道
|
4通道
|
4通道
|
|
模擬選擇范圍
|
用戶選擇全量程風速
|
用戶選擇全量程風速
|
用戶選擇全量程風速
|
|
模擬輸出類型
|
0～20mA，4～20mA，
0～5V，±2.5V, ±5V
|
0～20mA，4～20mA，
0～5V，±2.5V, ±5V
|
0～20mA，4～20mA，
0～5V，±2.5V, ±5V
|
|
電源
|
9～30V DC(電流55mA )
|
9～30V DC(電流55mA )
|
9～30V DC(電流55mA )
|
|
尺寸
|
1kg
|
1.7kg
|
2.96kg
|
|
重量
|
750mm x 240mm
|
750mm x 240mm
|
956 x347 x120mm
|
|
防護等級
|
IP65
|
IP65
|
IP65
|
|
工作溫度
|
-40～+70℃
|
-40～+70℃
|
-40～+70℃
|
|
工作濕度
|
< 5%～100% RH
|
< 5%～100% RH
|
< 5%～100% RH
|
|
EMC
|
BS EN 61000 - 6 - 3
BS EN 61000 - 6 - 2
|
BS EN 61000 - 6 - 3
BS EN 61000 - 6 - 2
|
BS EN 61000 - 6 - 3
BS EN 61000 - 6 - 2
|
