EM50 / EM50G 土壤溫濕鹽監測系統和數據采集器

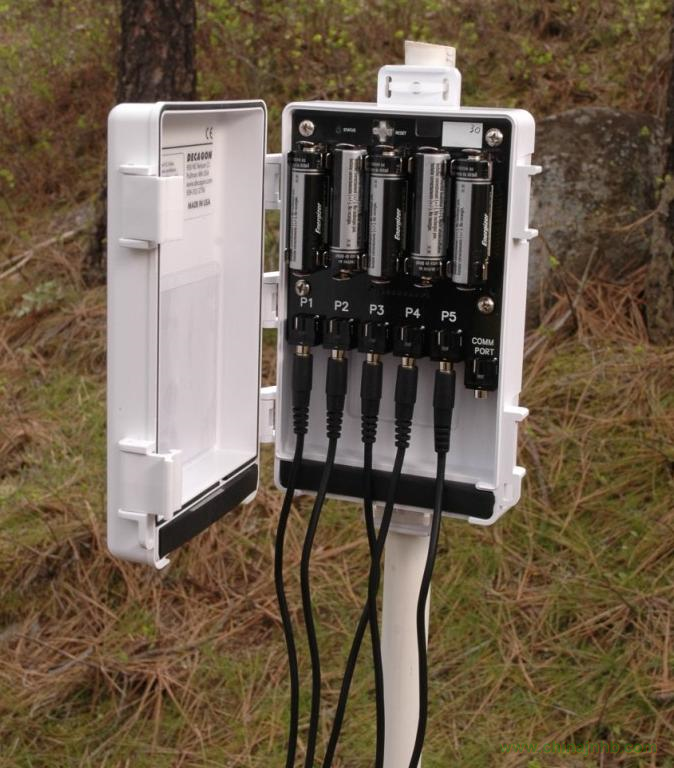

Em50/G是METER公司推出的5通道數據采集器（含干電池供電和太陽能板+充電電池供電兩種類型），是ECH2O土壤含水量監測系統的核心部件，可與任意型號的ECH2O系統傳感器連接。將傳感器插入5個通道的任一接口就可以直接使用，操作十分簡便。Em50/G安裝在用O型圈密封防雨的防護箱內，是野外長期監測的理想選擇。電池型Em50的耗電量非常小，每分鐘讀取1個數據，電池可連續使用1年。利用ECH2O Utility軟件可以設置日期、時間、測量間隔和數據收集等。
Em50G是METER公司*新推出遠程下載數據采集器，它在具備Em50數據采集器功能的同時，可以利用GSM網絡將數據下載到服務器，用戶通過互聯網登陸服務器，即可實現遠程下載監測數據。
太陽能型Em50/G數采是集供電、讀取、記錄功能于一體的獨立設備，可連接5個傳感器并為傳感器供電。使用鎳氫充電電池(NiMH)及自帶的太陽能板充電。打開電池的電源開關，鎳氫電池自動充電。數采外殼NEMA4，IP55，適用于野外長期放置。
根據不同的監測要求，Em50/G可以配置多種類型傳感器，包括ECH2O土壤濕度傳感器、MPS-2/MPS-6土壤水勢傳感器、雨量計傳感器、Drain Gauge土壤入滲儀、相對濕度/溫度傳感器等。
主要優點
-
低電消耗
-
防紫外線防水包裝盒，耐沖擊IP-55, 盒子尺寸：12.7×20.3×5.1cm
-
只需5節5號電池，太陽能型自帶鎳氫充電電池及太陽能板
-
1MB內存（能存儲36,000個數據）
技術指標
|
類型
|
測量速度/間隔
|
電源
|
運行環境
|
存儲
|
通道
|
PC通訊
|
|
Em50數據采集器
|
1 ~ 1440 min
|
5節5號堿性電池，可用8-12個月
|
-40 ~ 60℃ 0~100 % RH
|
1M
36,000讀數
|
5
|
USB
RS-232
|
|
Em50G數據采集器
|
5min ~ 24h
|
5節5號堿性電池，可用6個月以上
|
-30 ~ 60℃ 0~100 % RH
|
1M
36,000讀數
|
5
|
USB或串口, GSM通訊
|
|
太陽能型Em50/G數據采集器
|
同Em50或Em50G
|
5節5號鎳氫充電電池，可用2-3年
|
-30~60℃ 0~100%RH
|
1M
36,000讀數
|
5
|
同Em50或Em50G
|
|
ProCheck手持式多功能讀表/數采
|
< 1s
|
4節5號
堿性電池
|
-5 ~ 50℃
|
1M
5,000 讀數
|
1
|
RS-232
|
無線設置：EM50G:GSM;
土壤傳感器
|
EC-5傳感器
|
水分范圍：0-100% VWC
分辨率：礦質土：0.1% VWC ；巖石土：0.25% VWC
準確度：礦質土：±3% VWC（EC<8 dS/m）；單獨校準后±1-2% VWC
巖石土：±3%VWC（0.5＜EC＜8dS/m）
花盆土：±3%VWC（3＜EC＜14dS/m
信號輸出：與土壤VWC（曲）線性相關的電壓值
|
|
5TM傳感器
|
水分范圍：0-100% VWC 分辨率：0.08% VWC 準確度：±2%(單獨校準后)或±3%
溫度范圍：-40~+60℃ 分辨率：0.1℃ 準確度：±1℃
表觀介電常數：1-80 分辨率：0.1εa@1-20； <0.75εa @20-80
準確度：±1εa@1-40（土壤范圍）; ±15%@40-80
信號輸出：RS232 或 SDI-12
|
|
5TE傳感器
|
表觀介電常數εa范圍：1(空氣) - 80(水) 分辨率：0.1εa@1-20; <0.75εa @20-80
準確度：±1εa@1-40（土壤范圍）;±15%@40-80
水分范圍：0-100%VWC 分辨率：0.08% VWC
準確度：礦質土：±3%VWC( EC＜10dS/m)； 多孔介質：±1-2% VWC(單獨校準后)
溫度范圍：-40～＋60℃ 分辨率： 0.1℃ 準確度：±1℃
孔隙水鹽分范圍：0～23dS/m(bulk) 分辨率： 0.01 dS/m
準確度：±10% @ 0～ 7 dS/m，7 dS/m以上需要使用者校準
輸出：RS232（TTL），SDI-12 ，RS485
|
|
10HS傳感器
|
水分范圍：0-57% VWC 分辨率：0.08% VWC 準確度：±2%(單獨校準后)或±3%
表觀介電常數：1-50 分辨率：0.1εa@1-30； 0.2εa @30-50
準確度：±0.5εa@2-10（土壤范圍）; ±2.5%@10-50
信號輸出：300-1250mV
|
|
TEROS 12 傳感器
|
表觀介電常數εa范圍：1(空氣) - 80(水)
準確度：±1εa@1-40（土壤范圍）;±15%@40-80
水分范圍：0-100%VWC 分辨率：0.1% VWC
準確度：礦質土：±3%VWC( EC＜10dS/m)； 多孔介質：±1-2% VWC(單獨校準后)
溫度范圍：-40～＋60℃ 分辨率： 0.1℃ 準確度：±1℃
孔隙水鹽分范圍：0～10dS/m(bulk) 分辨率： 0.001 dS/m 準確度：±5%
輸出：DDI串口，SDI-12
|
|
GS3傳感器
|
表觀介電常數εa范圍：1(空氣) - 80(水)
準確度：±1εa@1-40（土壤范圍）;±15%@40-80
水分范圍：0-100%VWC 分辨率：0.2% VWC @ 0~40% VWC, 0.1% VWC@> 40% VWC
準確度：礦質土：±3%VWC( EC＜10dS/m)； 多孔介質：±1-2% VWC(單獨校準后)
溫度范圍：-40～＋60℃ 分辨率： 0.1℃ 準確度：±1℃
孔隙水鹽分范圍：0～23dS/m(bulk) 分辨率： 0.001 dS/m
準確度：±5% @ 0~ 5 dS/m, 10 dS/m以上須校準
輸出： TTL, 3.6 Volt Levels 或 SDI-12
|
|
GS1傳感器
|
水分范圍：0-100% VWC
分辨率：礦質土：0.1% VWC
準確度：礦質土：±3% VWC（EC<8 dS/m）；單獨校準后±1-2% VWC
信號輸出：1000-2500mV
|
TEROS 21 土壤水勢傳感器 (原MPS-6)
|
土壤水勢范圍：-9 kPa ~ -100,000 kPa 分辨率：0.1 kPa
精度：±(10% + 2 kPa)@ -9 kPa ~ -100 kPa
土壤溫度范圍：-40 ~ 50°C 分辨率：0.1°C 精度：±1°C
輸出：RS232 (TTL) 或 SDI-12通訊協議
|
技術指標
輸入通道： 5 個，每個通道都是 12 位模擬或 32 位數字分辨率，并可提供 3V
電壓激發；連接類型為 3.5mm 耳機插孔
內存： 非易失性 Flash，1MB（可存儲全部 5 個通道的 36800 個掃描數據）
操作環境：-40 至 +60℃，相對濕度上限可達 100%
電源要求：5 個 AA 規格的堿性電池或鋰電池
軟件：ECH2O Utility（包含在訂貨中）
機箱： 耐候，抗紫外和抗碰撞達 IP55 級別，NEMA 3R 標準
尺寸：12.7×20.3×5.1cm （5”×8”×2”）
通訊（只適用于 EM50R） ）：
專用的 COM 端口還同時支持 RS232
900 MHz，適用于北美地區
924 MHz，適用于新西蘭和澳大利亞
2.4 GHz，適用于歐洲、亞洲及其它大多數國家
系統*多可接入 65534 個獨特的站點
