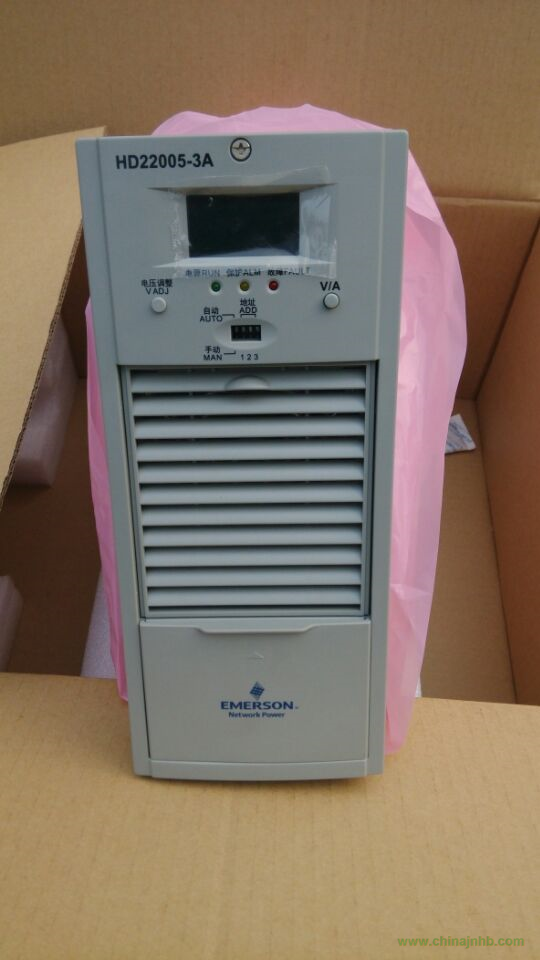

海南艾默生充電模塊HD22005-3A模塊電源參數
充電模塊HD22005-3A、HD11010-3A、ER22005/S、ER11010/S、ER22010/T、ER11020/T采用先進的移相諧振高頻軟開關電源技術和風冷散熱設計，效率達到世界一流水平。采用內置CPU集散式控制方式，工作穩定可靠。通過CE安規、電磁兼容標準認證，通過國家、行業產品型式檢驗
產品特點
充電模塊（風冷系列-三相）：HD22005-3A,HD11010-3A
1、三相三線輸入，三相電流平衡；
2、超寬輸入電壓范圍，適應能力強；
3、輸出電流無級限流，電池充電精確控制；
4、采用軟開關技術，效率高，電磁兼容性好；
5、內置CPU集散式控制方式，通信方便，抗干擾能力強；
6、完善的保護、告警措施，具有“四遙”功能；
7、可帶電插拔，在線維護，方便快捷；
8、風冷設計，采用長壽命風扇，溫控工作；
充電模塊（風冷系列-三相）：HD22005-3A,HD11010-3A
|
類別
|
參數名稱
|
HD22005-3A
|
HD11010-3A
|
|
輸入特性
|
輸入電壓
|
323V～475V（三相三線制）
|
323V～475V（三相三線制）
|
|
輸入電流
|
≤4A
|
≤4A
|
|
交流輸入頻率
|
45Hz～65Hz
|
45Hz～65Hz
|
|
效率
|
≥90％
|
≥90％
|
|
輸入功率因數
|
≥0.94
|
≥0.94
|
|
輸出特性
|
輸出電壓范圍
|
176V～320V
|
87V～160V
|
|
額定輸出電流
|
5A
|
10A
|
|
最大輸出電流
|
5.5A
|
11A
|
|
軟啟動時間
|
3～8秒
|
3～8秒
|
|
輸出恒流范圍
|
10％～110％
|
10％～110％
|
|
穩流精度（20％限流）
|
≤±1％
|
≤±1％
|
|
紋波系數
|
≤0.1％
|
≤0.1％
|
|
穩壓精度
|
≤±0.5％
|
≤±0.5％
|
|
均流不平衡度
|
≤±5％（50％～100％額定負載）
|
≤±5％（50％～100％額定負載）
|
|
音響噪音
|
＜55dB
|
＜55dB
|
|
保護特性
|
輸出短路回縮
|
回縮電流≤40％額定電流，可自恢復
|
|
輸出過壓保護
|
325±5Vdc
|
165±5Vdc
|
|
輸入過壓
|
保護點
|
482±6Vac
|
|
恢復點
|
460±15Vac
|
|
輸入欠壓
|
保護點
|
316±6Vac
|
|
恢復點
|
335±10Vac
|
|
保護特性
|
缺相保護
|
可恢復
|
|
過溫
|
保護點
|
85℃
|
|
恢復點
|
75℃
|
|
風扇溫度控制
|
風扇啟動點55℃，停轉點38℃
|
|
安規
|
絕緣電阻
|
試驗電壓1000Vdc，輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻＞10MΩ
|
|
絕緣強度
|
輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加50Hz、有效值為2000V的交流電壓1分鐘，無擊穿或飛弧現象
|
|
EMC
|
靜電放電抗擾性要求
|
IEC6100-4-2 Level 3
|
|
快速瞬變電脈沖群抗擾性要求
|
IEC61000-4-4 Level 3
|
|
浪涌抗擾性要求
|
IEC61000-4-5 Level 3
|
|
由射頻場感應引起的傳導騷擾抗擾性要求
|
IEC61000-4-6 Level 3
|
|
工頻磁場抗擾性要求
|
IEC61000-4-8 Leve 3
|
|
電壓暫降、短時中斷和電壓漸變抗擾性要求
|
IEC61000-4-11 暫降和中斷：0～70％U
|
|
環境參數
|
工作溫度
|
－10℃～40℃
|
|
儲存溫度
|
－25℃～55℃
|
|
相對濕度
|
≤95％
|
|
大氣壓力
|
70～106kPa
|
|
機械參數
|
尺寸（長×寬×高）
|
413mm×110mm×257mm
|
|
重量
|
6kg
|
|
冷卻方式
|
風冷，防塵設計
|
