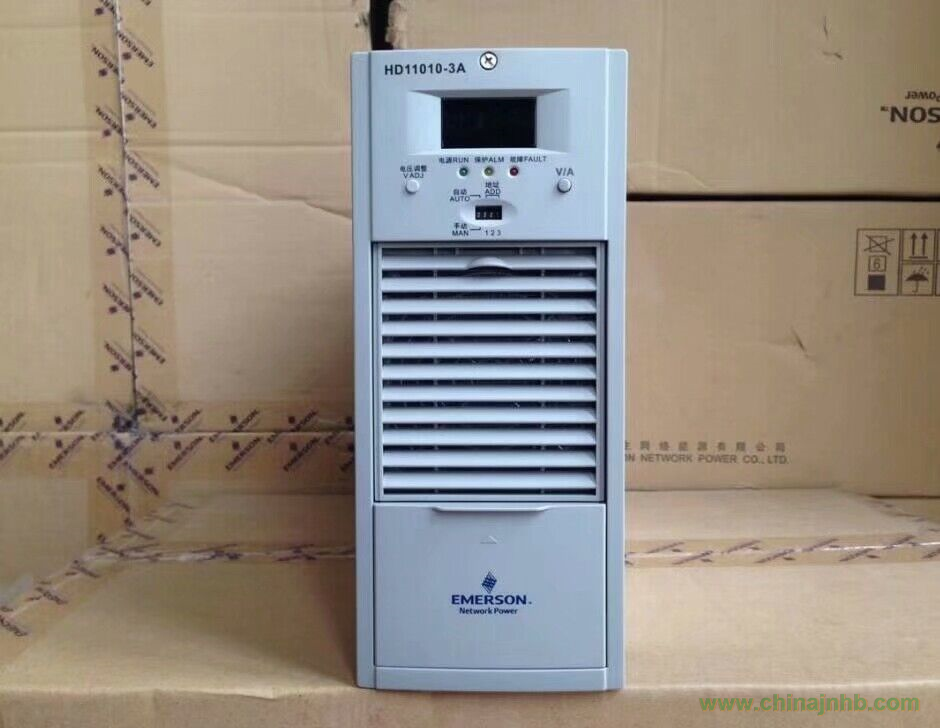

HD11010-3A

一、艾默生充電模塊HD11010-3A為艾默生網絡能源有限公司研發、生產的高性能

  高品質高頻頻開關電源模塊。HD22005-3A 采用現代電力電子技術和工業控制技

  術的成就開發，其設計充分考慮了現代電力電源的應用與維護特點。采用先

 進的移相諧振高頻軟開關電源技術和創新型的自冷/風冷兼容散熱設計，效率達

   到世界水平。艾默生充電模塊HD11010-3A采用內置CPU集散式控制方式，

   工作穩定可靠。通過CE安規、電磁兼容標準認證，通過國家、行業產品型式檢

   驗。

 1、HD11010-3A模塊概述
HD11010-3A艾默生整流模塊標稱輸出電壓：DC110V，標稱輸出電流10A，輸出功率：1300W HD11010-3A艾默生充電模塊采用先進的移相諧振高頻軟開關電源技術和創新型的自冷/風冷兼容散熱設計，效率達到世界水平
2、 基本參數
輸入電壓 323V～475V（三相三線制）
輸入電流 ≤4A
交流輸入頻率 45Hz～65Hz
效率 ≥90％
輸入功率因數 ≥0.94
輸出電壓范圍 176V～320V
額定輸出電流 10A
輸出電流 11A
軟啟動時間 3～8秒 3～8秒
輸出恒流范圍 10％～110％
穩流精度（20％限流） ≤±1％
紋波系數 ≤0.1％
穩壓精度 ≤±0.5％
均流不平衡度 ≤±5％（50％～100％額定負載）
音響噪音 ＜55dB 保護特性 輸
出短路回縮 回縮電流≤40％額定電流，可自恢復
輸出過壓保護 325±5Vdc
輸入過壓 保護點 482±6Vac
恢復點 460±15Vac
輸入欠壓 保護點 316±6Vac
