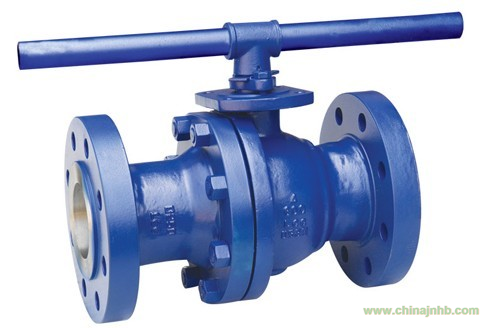

鍛鋼浮動球閥
鍛鋼浮動球閥產品特點
采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，也可采用板簧預載的可動金屬閥座結構。當介質壓力太小時，密封圈與球體的接觸面積較小，故有較大的密封比壓，確保可靠密封，介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能受較大的介質推力而不會損壞。由于聚四乙烯等密封圈材料具有良好的自潤滑性，與球體的摩擦損小，故鍛鋼浮動球閥的使用壽命長。根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
鍛鋼浮動球閥主要性能規范
|
試驗壓力（Mpa)
|
公稱壓力（Mpa)
|
壓力級（Class)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
25.0
|
150
|
300
|
400
|
600
|
900
|
1500
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24
|
37.5
|
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
17.6
|
27.5
|
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1
|
|
氣密試驗
|
0.5-0.7
|
|
工作溫度
|
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
|
|
適用介質
|
C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
|
鍛鋼浮動球閥主要零件材質
|
主要零件
|
閥體
|
A105
|
LF2
|
F304
|
F304L
|
F316
|
F316L
|
F51
|
|
球體、閥桿
|
420
|
LF2
|
F304
|
F304L
|
F316
|
F316L
|
F51
|
|
密封圈
|
PTFE，RPTFE，特種硬化材料
|
|
填料、墊圈
|
柔性石墨環 柔性石墨纏繞墊
|
|
適用工況
|
適用介質
|
C：水、油、蒸氣 P：硝酸類 R：醋酸類 高溫的或含有顆粒等介質
|
|
適用溫度
|
-28-200℃ -28-500℃
|
|
應用規范
|
設計制造接
|
|
GB12237-89
|
API6D
|
JPI7S-48
|
|
|
法蘭遲寸接
|
|
JB79-59、GB9113、HG20592-97
|
ANSI B16.5
|
JIS B2212-2214
|
|
|
結構長度接
|
|
GB12221-89
|
ANSI B16.10
|
JIS B2002
|
|
|
檢驗試驗接
|
|
GB/T13927-89 JB/T9092-99
|
API598
|
API598
|
|
