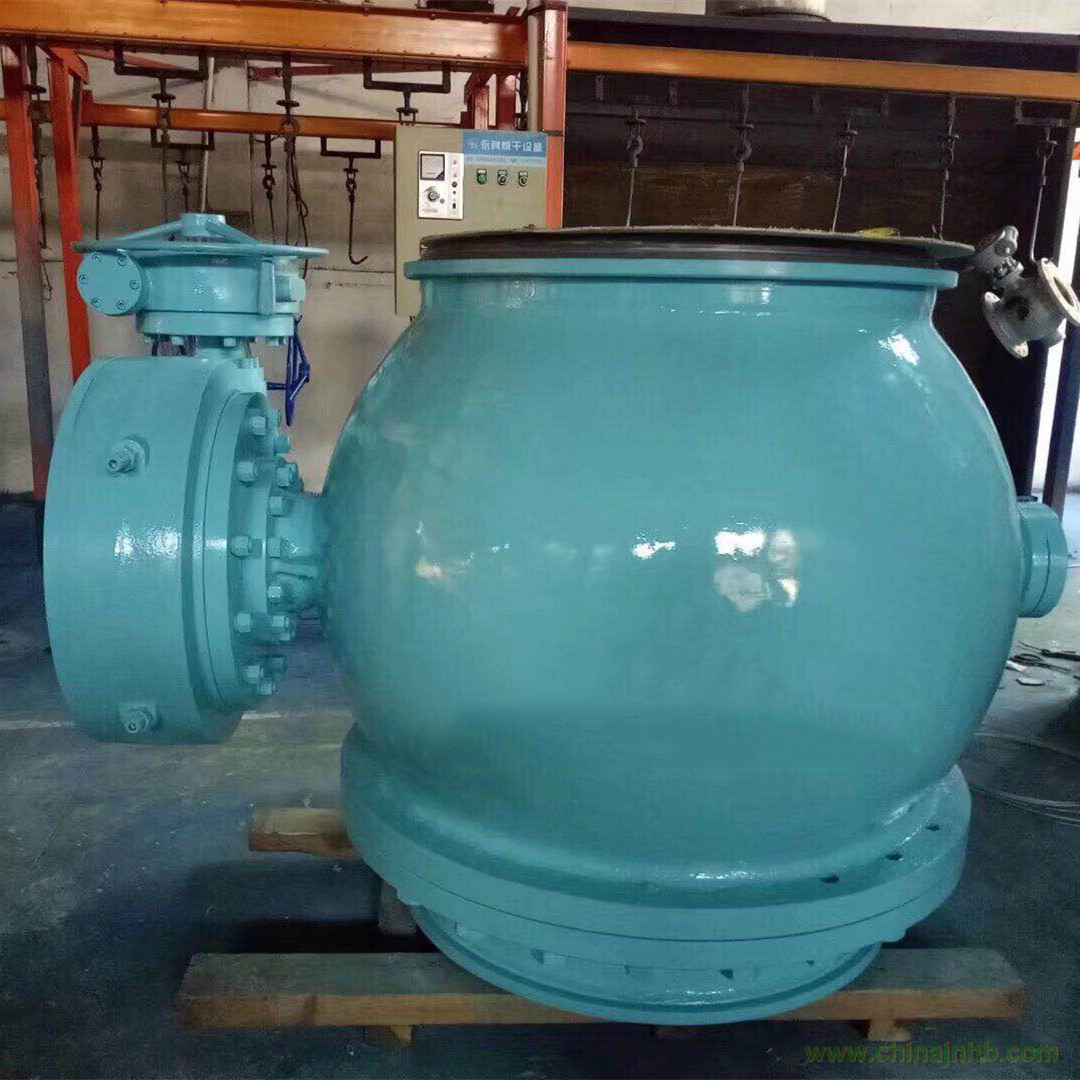

PQ347X-16Q-DN1400球磨鑄鐵偏心半球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

    PQ347X-16Q-DN1400球磨鑄鐵偏心半球閥在外觀結構上分為兩種:

    1、上裝式:主要是用于沖蝕磨損非常嚴重的介質，上裝結構在被損啟閉件的更換維修是非常方便，無須將整臺閥門從管道上拆下，大大的節省了維修時間和成本。

    2、側裝式:側裝式結構緊湊、閥門質量輕，適用于對閥門安裝空間有要求的場合。

    球墨鑄鐵偏心半球閥的結構特點：

    1、球墨鑄鐵偏心半球閥的半球體采用雙偏心設計，密封效果可靠，瞬間脫開，力矩小，使用壽命長。可應用在輸送顆粒類介質的苛刻工況中。其結構原理是半球體中線與閥桿中線偏置尺寸，與閥座中線偏置尺寸，全開時球體與閥座完全脫開，并有一定的間隙，回轉半徑分為長半徑和短半徑，在長半徑轉動軌跡的切線會與閥座密封面形成一個θ角，在閥門啟閉時，半球相對閥座面有一個漸出脫離和漸入擠壓的作用，從而降低了啟閉時閥座與半球之間的機械磨損和擦傷，提高了使用壽命。

    2、閥座

  （1）閥座采用浮動設計，降低加工難度，保證閥座中心線與半球體球面中心點重合，從而提高密封性能。閥座與閥體有間隙，裝配時利用半球體定位可自動找正中線，保證閥座密封面與半球體球面全接觸，解決了因加工精度誤差造成的泄漏，提高了球閥的使用性能及壽命。

  （2）閥座與閥體間的密封采用硬密封結構，適合高溫、高壓工況。閥座與閥體密封接觸面尺寸c值小，各自密封面精度要求高，在裝配時，護圈用電動沖擊扳手安裝，不僅是護圈與閥體嚙合，防止松動，而且是閥座摩擦轉動，符合機械振動嚙合原理，使閥座與閥體可靠密封。

  （3）閥座與閥體及閥座與球墨鑄鐵偏心半球閥采用兩點硬密封，因此該閥可以應用在高溫、高壓工況。
