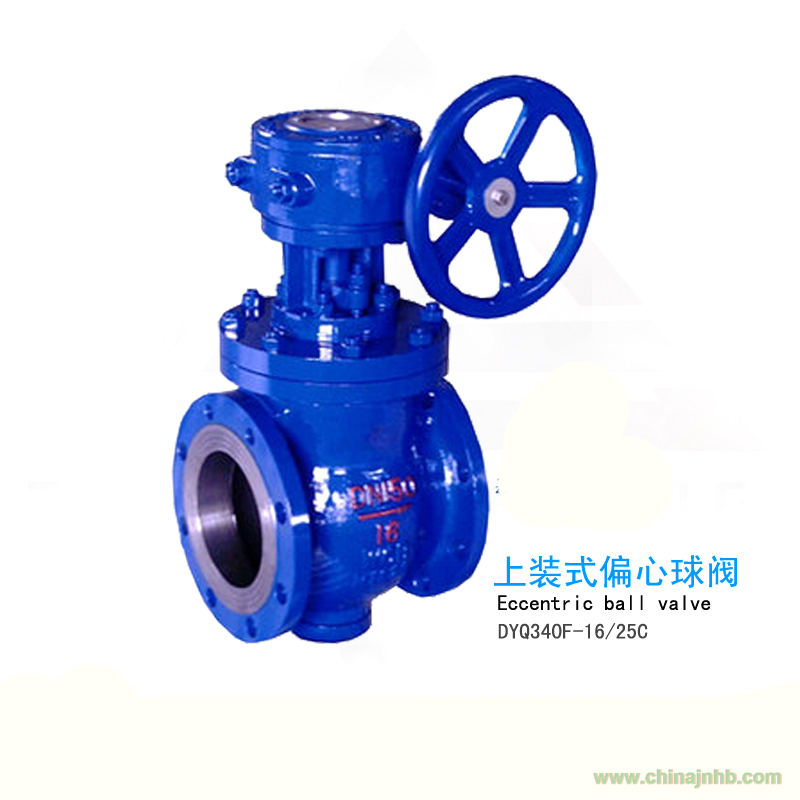

上裝式偏心半球閥
上裝式偏心半球閥結構特點:
① 偏心半球閥為上裝式結構。主要針對沖蝕磨損非常嚴重的介質，上裝結構在被損啟閉件的更換維修是非常方便，無須將整臺閥門從管道上拆下，大大的節省了維修時間和成本。
② 偏心半球閥是單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
③ 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
④ 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
⑤ 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
⑥ 偏心半球閥密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
上裝式偏心半球閥用途:
偏心半球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。
|
上裝式偏心半球閥主要性能規范 Main specifications
|
|
公稱壓力 Nominal pressure
|
0.6
|
1.0
|
1.6
|
2.0
|
2.5
|
4.0
|
5.0
|
6.4
|
10
|
|
殼體試驗壓力 Shell test pressure
|
0.9
|
1.5
|
2.4
|
3.0
|
3.8
|
6.0
|
7.5
|
9.6
|
15
|
|
高壓密封試驗 High pressure tight test
|
0.66
|
1.1
|
1.8
|
2.2
|
2.8
|
4.4
|
5.5
|
7.1
|
11
|
|
適用介質及溫度℃
Applicable media & Temperature
|
PYQ40型
|
水、蒸汽、紙漿等溶液
Water,vapor,pulp,and other solutions,t≤180℃
|
|
PYQ40型
|
天然氣、煤氣、液化氣、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
|
|
PYQ40型
|
溶液、礦漿、氧化鋁粉、mei粉、煤灰、含塵氣體、廢渣等
Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas,
waste residues,etc.t ≤300℃
|
|
|
|
|
上裝式偏心半球閥主要零件材質及代號 Materials and codes of main parts
|
|
零件名稱
Name of part
|
PYQ40型
|
PYQ40型
|
PYQ40型
|
|
閥體
Valve body
|
碳鋼WCB/不銹鋼CF8
Carbon steel WCB
stainless steel CF8
|
碳鋼WCB/不銹鋼CF8
Carbon steel WCB
stainless steel CF8
|
碳鋼WCB/不銹鋼CF8
Carbon steel WCB
stainless steel CF8
|
|
閥桿
Valve stem
|
2Cr13/304
|
2Cr13/304
|
2Cr13/304
|
|
閥芯密封副
Sealing set for valve body
|
WCB/CF8+Cr
|
WCB/CF8+硬化合金鋼
WCB/CF8+Hardens alloy steel
|
特種硬化合金鋼質
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
|
|
閥座密封副
Sealing set for valve seat
|
PTFE/Molon
|
WCB/CF8+硬化合金鋼
WCB/CF8+Hardens alloy steel
|
特種硬化合金鋼質
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
|
|
說明：1、本產品法蘭連接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5規定的突面法蘭；
2、結構長度參照GB 12221-2005，ASNE B16.10的規定；
3、制造和驗收技術條件參照GB12237-89，API 6D；
4、壓力試驗按JB/T9092-1999，GB/T13927-92，AP1598的要求。
|
