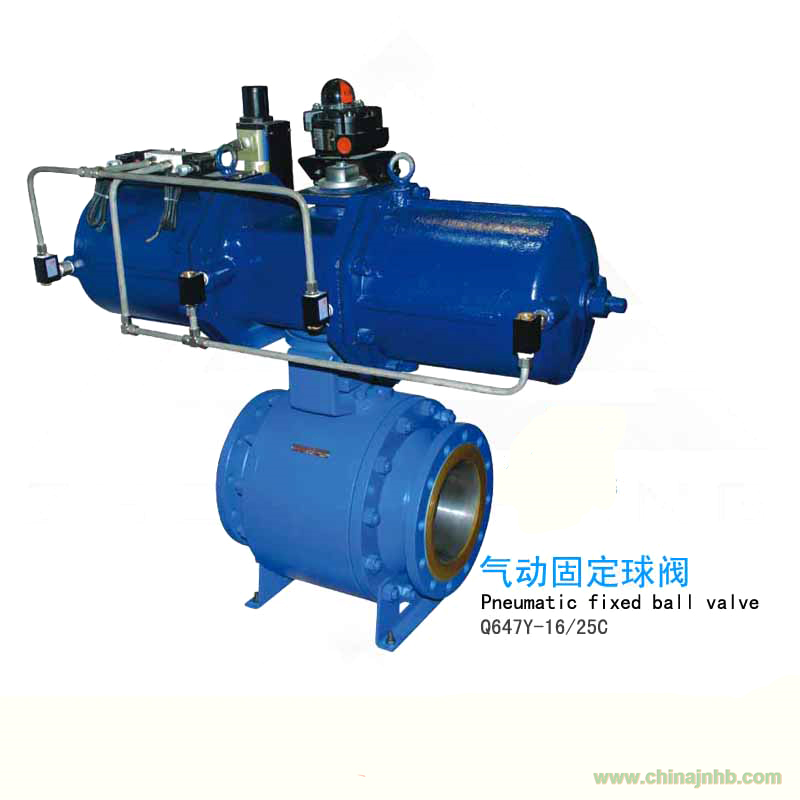

Q647氣動固定球閥
Q647氣動固定球閥在石油、天然氣**和礦石的開采、提煉加工和管道輸送系統中；氣動閥門在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，氣動球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
Q647氣動固定球閥執行標準：
|
設計依據
|
GB標準
|
|
設計標準
|
GB/12237
|
|
結構長度
|
法蘭連接
|
GB/12221
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
|
試驗和檢驗
|
JB/T9002
|
Q647氣動固定球閥主要連接尺寸
|
公稱通徑DN
|
外形尺寸
|
連接法蘭尺寸
|
雙作用式*
執行器型號
|
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
C
|
f
|
N-φd
|
|
50
|
178
|
190
|
260
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
GTD80
|
|
65
|
190
|
210
|
293
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
GTD90
|
|
80
|
203
|
247
|
323
|
200
|
160
|
132
|
20
|
3
|
8-φ18
|
GTD100
|
|
100
|
229
|
276
|
382
|
220
|
180
|
156
|
22
|
3
|
8-φ18
|
GTD115
|
|
125
|
356
|
348
|
468
|
250
|
210
|
184
|
22
|
3
|
8-φ18
|
GTD145
|
|
150
|
394
|
378
|
510
|
285
|
240
|
211
|
24
|
3
|
8-φ22
|
GTD160
|
|
200
|
457
|
524
|
655
|
340
|
295
|
266
|
24
|
3
|
12-φ22
|
GTD210
|
|
250
|
533
|
645
|
847
|
405
|
355
|
319
|
26
|
3
|
12-φ22
|
GTD255
|
|
300
|
610
|
715
|
980
|
460
|
410
|
370
|
28
|
4
|
12-φ22
|
GTD300
|
|
350
|
686
|
795
|
1085
|
520
|
470
|
429
|
30
|
4
|
12-φ22
|
GTD350
|
|
400
|
762
|
1860
|
1215
|
580
|
525
|
480
|
32
|
4
|
12-φ22
|
AW35
|
|
500
|
991
|
1860
|
1385
|
715
|
650
|
609
|
36
|
4
|
12-φ22
|
AW40
|
