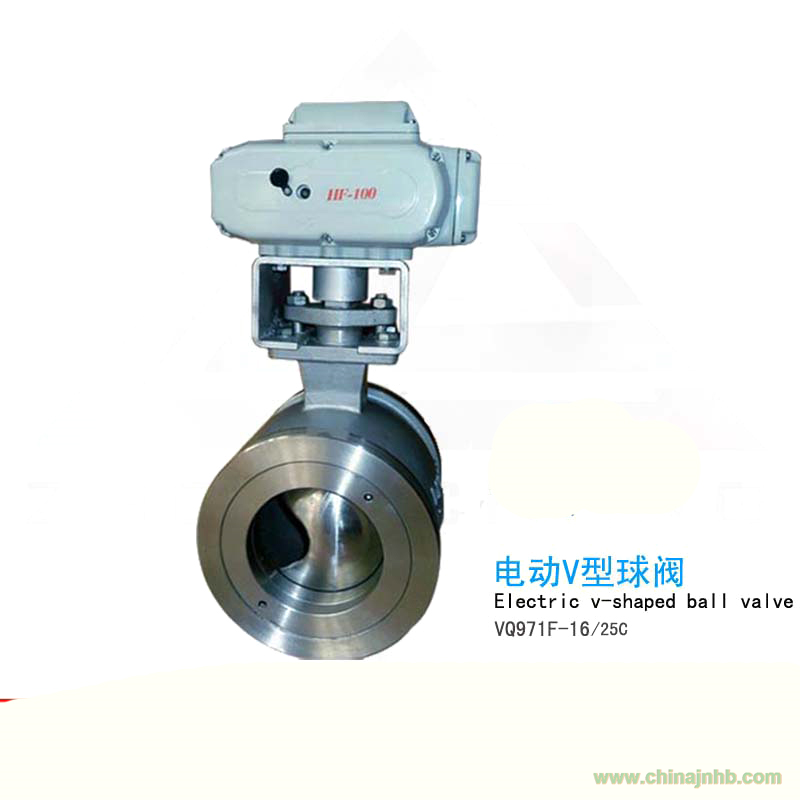

電動V型球閥
電動V型球閥簡介：
VQ947F、VQ947H電動V型球閥適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、ZZR、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
電動V型球閥工作原理：
VQ947F、VQ947H電動V型球閥由電子式角行程執行機構和V型切斷球閥組成，可直接接受工業控制儀表或計算機等輸出的4-20mA.DC(2-10V.DC)信號進行閥門開度控制，具有精度高（分解度200度以上）、動作可靠使用成本低的特點。ZDRV型電子式V型球閥結構新穎、重量輕、體積小、可調比大、許用壓差大、流量系數大，密封可靠使用壽命長。同時可以輸出4~20mA.DC閥位反饋信號。閥座有軟密封和硬密封兩種，在旋轉類調節閥中調節特性較好。適用于對各類氣體、液體介質的調節，特別適用于含纖維、紙漿、粘稠物及含小顆粒介質的調節控制。
電動V型球閥特點：
1、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
2、具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的**性；
3、防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
4、當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
電動V型球閥主要技術參數：
☆閥體
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN25～400mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa
|
|
法蘭標準
|
GB、JB、HG、ANSI、JIS等
|
|
連接形式
|
對夾式、法蘭式
|
|
閥蓋形式
|
整體式 (適用溫度-45～+400℃)
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
☆閥內件
|
閥芯形式
|
帶V型切口的球型閥芯
|
|
流量特性
|
近似等百分比
|
☆執行機構
|
執行器型號
|
DSR、3810R、DZW、HQ、PSQ
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
