5g5克風冷式臭氧發生器配件5克臭氧發生管風冷
技術參數
-----------------------------------------------------------------------------

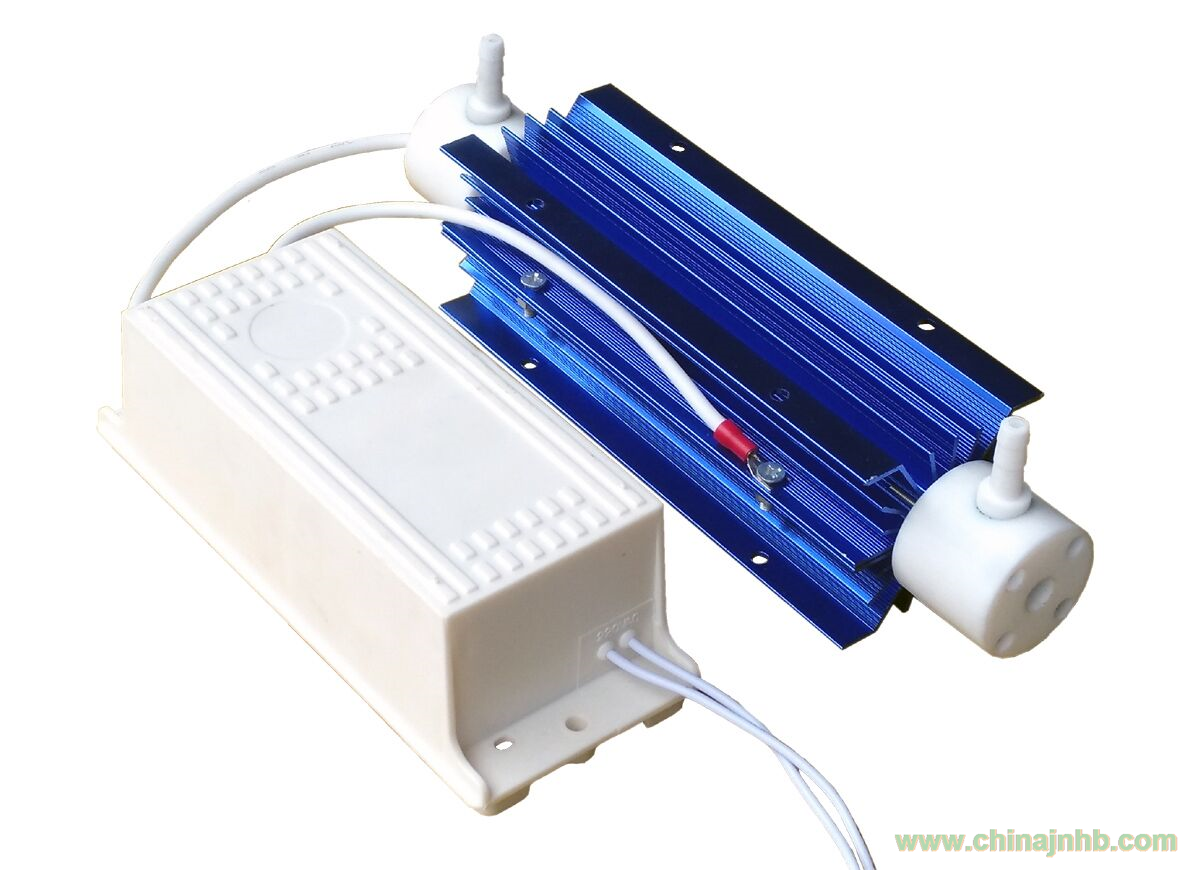

名 稱：石英管5G/H臭氧發生器配件（臭氧高壓電源+臭氧管）
型 號：WGL-5GCMK
工作電壓：AC220V/50HZ~60HZ ±5%，可定制AC110V/60HZ，DC12V/DC24V等
功 耗：60W
供 氣 源：干燥潔凈的氧氣或空氣
臭氧產量：93%氧氣流量2~3L/min時，臭氧產量≥5G/H
空氣（干燥潔凈）20~25L/MIN時，臭氧產量≥5G/H
工作環境溫度：-7～45℃
工作環境濕度：≤85%RH 相對濕度
外形尺寸：臭氧管尺寸：225*56*53MM 電源尺寸：160*65*54mm
凈 重：0.9kg
臭氧發生器廠家 臭氧機定制 臭氧發生器配件廠家 高濃度臭氧發生器廠家
可根據客戶要求定制：移動式臭氧發生器、移動式臭氧消毒機、移動式臭氧機，便攜式臭氧發生器
產品結構說明：
-------------------------------------------------------------------------------
1、石英管5G/H臭氧發生器配件由石英臭氧管和高壓可調電源兩個部分構成。
2、石英管的構成及特點：內電極316L不銹鋼，外電極鋁合金散熱片，介電材質含量99.7%以上二氧化硅石英管制成，聚四氟乙烯及氟膠密封原件組合而成，外電極風冷，氣嘴尺寸為7MM寶塔，使用內徑6MM或7MM抗氧化氣管接通（鐵氟龍管），石英管發生器主要特點為介電值介電常熟高，介質韌性好運輸途中不宜壞，熱膨脹系數低，氣源耐壓0.3MPA。正常使用壽命一般在2萬小時。
3、高壓電源構成及特點：真空環氧高壓包；主要特點為：防潮、防水、可在惡劣環境下使用，電路抗干擾,正常使用壽命8K小時以上。
設備用途說明
-------------------------------------------------------------------------------
WGL-5GCMK石英管臭氧發生器配件是臭氧機的主要核心部件，供氣氣源可用氧氣也可用空氣，可用在需要臭氧滅菌或凈化的地方，一般運用在實驗室或家庭水處理或家用空氣處理。
設備安裝使用說明
-------------------------------------------------------------------------------
第一步：高壓電源及臭氧管安裝在絕緣板上，絕緣板固定在機箱中，需要注意：臭氧管及高壓電源距離金屬機箱外殼大于3厘米（高壓部分如果距離金屬機箱外殼太近，可能會形成高壓渦流從而影響使用甚至損壞），臭氧管安裝的位置在在機箱上的對流風空間內，確保工作時機上的風扇能吹到臭氧管的散熱片，確保臭氧管的外電極風冷穩定。
第二步：進氣口及臭氧出口的安裝：臭氧管的氣嘴不分進出氣嘴，任意一端均可進出，進氣口的導氣管材料可用硅膠管或PVC管，出氣口用抗氧化的管子（四氟管，氟膠管等）接通，要求不漏氣即可，通入臭氧管進氣口的氣體，無論是氧氣還是空氣，都要確保氣體潔凈干燥，溫度不要高于45℃，濕度不能大于70%RH。
第三步：檢查線路：高壓線和高壓地線接通臭氧管后，要盡量將高壓線以最短的距離連接，配件出廠時高壓線長30CM左右，安裝的時候根據安裝的位置盡量將高壓線剪短接通，避免高壓線在機箱內與其他的線路或物件碰觸在一起，如有條件，可用內徑為8MM的硅膠管套上高壓線，增強絕緣性。焊接有彈簧的高壓線塞到臭氧管中部，其他的任何電線線路，不要靠近高壓部分（高壓包，高壓線，臭氧管），否則高壓可能會干擾其正常使用功能。
臭氧管結構示意圖：
