5G/H雙風冷臭氧發生器配件，臭氧發生管，臭氧管，臭氧配件
5G/H臭氧發生器配件
技術參數
-----------------------------------------------------------------------------
名 稱：5G/H臭氧發生器配件（模塊電源+臭氧管）
型 號：KSF-5G
工作電壓：AC220V/50HZ
電源功率：50-55W
冷卻方式：雙風冷
供 氣 源：干燥潔凈的氧氣或空氣
臭氧產量：5G/H
臭氧濃度：氧氣源70-110mg/L;空氣源8-12mg/L
進 氣 量：氧氣 1-2L/min 空氣10-15L/min
工作環境溫度：-7～45℃
工作環境濕度：≤85%RH
外形尺寸：臭氧管尺寸（長*寬*高）：195*86*125mm 電源尺寸：145*55*45mm
凈 重： 1.5KG
氣嘴尺寸：6*10mm寶塔快擰
安裝尺寸：電源安裝孔距：132mm，孔徑：φ6mm。
臭氧管安裝孔距：197*44mm，孔徑：φ5.2mm
產品結構說明：
-------------------------------------------------------------------------------

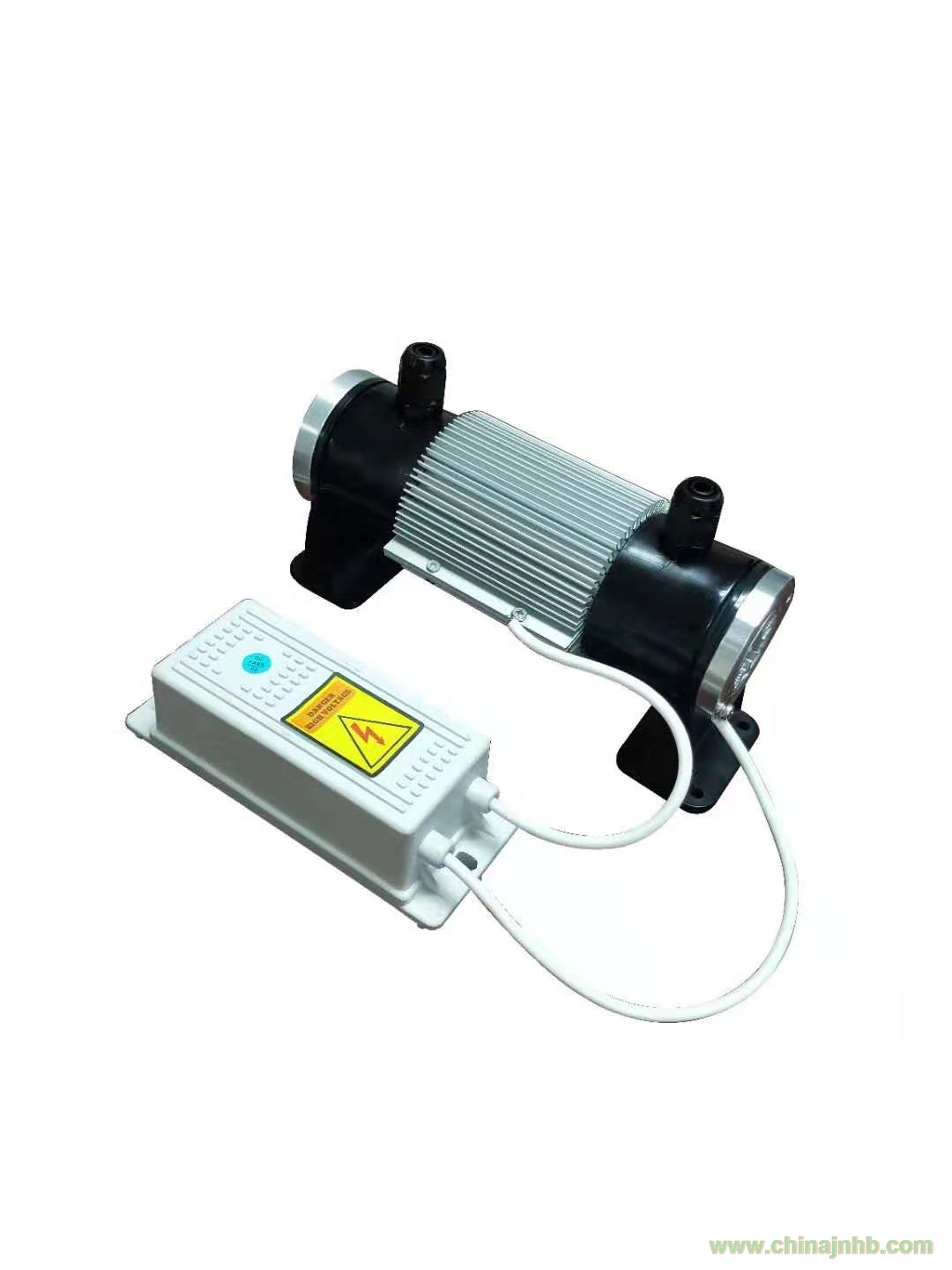

1、5G/H臭氧發生器配件包括：臭氧管和高壓模塊電源。
2、臭氧管的構成及特點：內電極316L不銹鋼，外電極鋁合金散熱片，介電材質為含量99.7%以上的二氧化硅石英管制成，聚四氟乙烯及氟膠密封原件組合而成，內、外電極均為風冷，石英管發生器主要特點為介電常數高，介質韌性好運輸途中不易壞，熱膨脹系數低，耐壓0.3MPA。正常使用壽命一般在2萬小時以上。
3、高壓電源構成及特點：真空環氧高壓包；主要特點為：防潮、防水、可在惡劣環境下使用，電路抗干擾,正常使用壽命8K小時以上
設備用途說明
-------------------------------------------------------------------------------
KS-5G臭氧發生器配件是臭氧機的主要核心部件，供氣氣源可用氧氣也可用空氣，可用在需要臭氧滅菌或凈化的地方，一般運用空間殺菌消毒、除味除臭、脫色、各種原水污水處理。
設備安裝使用說明
-------------------------------------------------------------------------------
第1步：高壓電源及臭氧管安裝在絕緣板上，絕緣板固定在機箱中，需要注意：臭氧管及高壓電源距離金屬機箱外殼大于5厘米（高壓部分如果距離金屬機箱外殼太近，可能會形成高壓渦流從而影響使用甚至損壞），臭氧管安裝在機箱上的對流風空間內，確保工作時機上的風扇能吹到臭氧管的散熱片，確保臭氧管的外電極風冷穩定。
第2步：進氣口及臭氧出口的安裝：臭氧管的氣嘴不分進出氣嘴，任意一端均可進出，進氣口的導氣管材料可用硅膠管或PVC管，出氣口用抗氧化的管子（四氟管，氟膠管等）接通，要求不漏氣即可。通入臭氧管進氣口的氣體，無論是氧氣還是空氣，都要確保氣體潔凈干燥，溫度不要高于45℃，濕度不能大于70%RH。
第3步：檢查線路：高壓線和高壓地線接通臭氧管后，要盡量將高壓線以最短的距離連接，配件出廠時高壓線長30CM左右，安裝時，可根據安裝的位置盡量將高壓線剪短接通，避免高壓線在機箱內與其他的線路或物件碰觸在一起，如有條件，可用內徑為8MM的硅膠管套上高壓線，增強絕緣性。
使用注意事項
-------------------------------------------------------------------------------
1、收到貨物后，請先檢查設備有無損壞或缺失零配件，確保沒有問題后再投入到安裝使用環節。
2、安裝組件過程中，請注意輕拿輕放，避免摔毀。
3、設備安裝完畢后，通電之前再次檢查氣路、電路，確保無誤后再通電。
4、設備安裝要確保高壓無外泄到機箱外殼上，高壓危險。
5、禁止在易燃易爆場所使用。
6、確保風冷為對流散熱良好，臭氧管工作時溫度不可高于60℃。
7、臭氧出口臭氧濃度較高，人體請勿長時間接觸臭氧，投放到密閉空間的臭氧可在機器停止工作 20分鐘后方可進入。
8、非專業人員請勿打開機箱，一般電工人員需在向專業維護人員咨詢后方可打開機箱。
9、設備用在水處理時，請確保氣水混合裝置不要有水回流到臭氧管的氣路中，否則會導致高壓短路。
日常維護保養
-------------------------------------------------------------------------------
1、設備應放置在干燥通風潔凈的環境中，環境溫度在-7～45℃之間，相對濕度小于85%RH。
2、設備維護保養時，需斷電操作。
3、定期檢查設備上的通風氣排，如有較多灰塵，請及時清理并裝回原位。
4、設備可24小時連續工作，但請確保設備散熱通風良好。
5、清潔濕毛巾必須擰干后使用，切勿將水滴濺入機器內部。
售后服務
-------------------------------------------------------------------------------
1、自購買之日起免費保修一年。
2、在保修期內如有用戶使用不當或人為損壞，維修需收取損壞零件費用。
