一、工作原理：
已故脫硫專家----高華教授，自上世紀七十年代初開始，用大半生精力研究、開發脫硫噴射器再生技術，使之在全國氮肥廠全面推廣應用。到二十一世紀初，此項技術已被引用到焦化行業，許多焦化廠利用再生氧化槽取代高大粗笨的再生塔，取得了較好的效果，這不僅節省大量的鋼材和投資，而且對于制作、安裝、檢修和操作帶來了極大的方便。噴射器之所以能在這么短時間被推廣并普及使用，這主要是由于它的特殊結構和工作原理確定的。噴射器應用于氣-液傳質過程，具有充分利用并流原理的優點。脫硫液以高速度通過噴射器的噴嘴形成射流。此射流產生局部負壓吸引空氣。此時由于兩相流體立即被高速分散而處于高速湍流狀態，氣-液接觸面大大增加，且不斷更新。因此使傳質過程進展極為迅速。脫硫液則被快速有效的再生氧化，而形成的硫顆粒在再生槽內被浮選溢流出來，從而完成了脫硫液由富液向貧液的轉化。近年來，我公司通過長時間的摸索、實驗，對噴射器的結構和工作原理進行深層次的探討，最后研制開發了脫硫液專用噴射氧化再生噴射器。該產品投入市場后，效果十分顯著，受到廣大客戶一致好評。其中山東魯西一次定貨達156只。
二、結構
噴射器是由進液口、吸氣口、進液管、噴嘴、氣室、喉管、擴散管、尾管。一般進液口壓力為0.4-0.45Mpa時噴嘴處的流速為18-25m/s,噴射器的噴液量由噴嘴大小而定。
三、噴射器的性能與規格（部分型號）
|
規格/型號
|
工作壓力
（噴咀處）Mpa
|
再生液量
m3/h
|
自吸空氣量 材質
m3/h
|
|
PSC-24型
|
0.4－0.45
|
25－30
|
130－150 （碳鋼或不銹鋼）
|
|
PSC-26型
|
0.4－0.45
|
35－40
|
180－210 （碳鋼或不銹鋼）
|
|
PSC-28型
|
0.45－0.5
|
40－45
|
200－230 （碳鋼或不銹鋼）
|
|
PSC-30型
|
0.45－0.5
|
50－55
|
240－260 （碳鋼或不銹鋼）
|
|
PSC-32型
|
0.45－0.5
|
60－65
|
270－300 （碳鋼或不銹鋼）
|
注名：所有噴射器的噴頭均采用304，以防止沖刷和腐蝕。
噴射器的選型，應根據各廠的生產工況而定，一般情況下再生溶液循環量在300m3/h以上時，最好選用Φ30噴射器，以下者可依據實際情況選用Φ24（或Φ26、Φ28）噴射器為好。我公司也可根據用戶需要，制造出特殊規格型號的噴射器，以滿足用戶的生產需要。
四、噴射器的運輸、安裝、使用要求
1、噴射器主體配套的喉管以下部分在放置、運輸時要拆開，噴射器本身防止碰撞，以免設備變形，同心度受到影響。

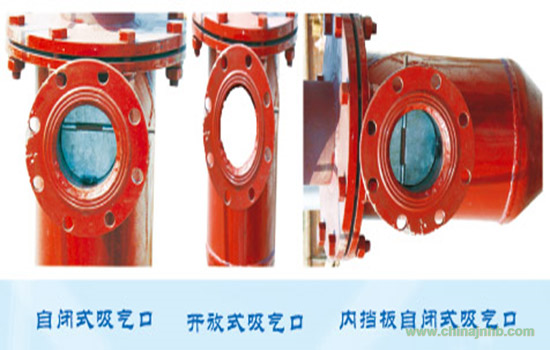

2、噴射器安裝要垂直同心，尾管可用卡子固定在槽鋼支架上，吸氣口方位可根據實際情況而定，但應保證較充分的吸入新鮮空氣。噴射器的主體安裝，可根據我公司工程技術人員提供的方案進行。
3、每只噴射器在槽中工作介面約為2m2。交叉混合區域面積一般不超過0.5 m2，噴射器支數是結合再生溶液循環量、脫硫負荷、氣體凈化度和被脫氣體種類及工況條件等來確定的。噴射器在槽中要合理排布。
4、噴射器的混合管、擴散管、尾管的尺寸，需根據再生槽泡沫溢流堰高度、有效液面高度和多孔板高度等數據及各廠工況而確定最佳尺寸，更好地滿足生產的需要。
五、注意事項
1、噴射器工作時，進液閥要全開，不可半開，否則會影響富液的再生效率。
2、當吸空氣量減少或有少量液體從吸氣口濺出時，此噴射器應停止工作，進行清理噴咀、混合管及負壓室錐底中硫垢和雜物等。
3、我廠已具備噴射器精密鑄造及加工能力，所有規格產品出廠前均經過模擬生產條件檢驗合格，要求在安裝和維修清理時，防止損壞或變形，以免影響使用效果。
