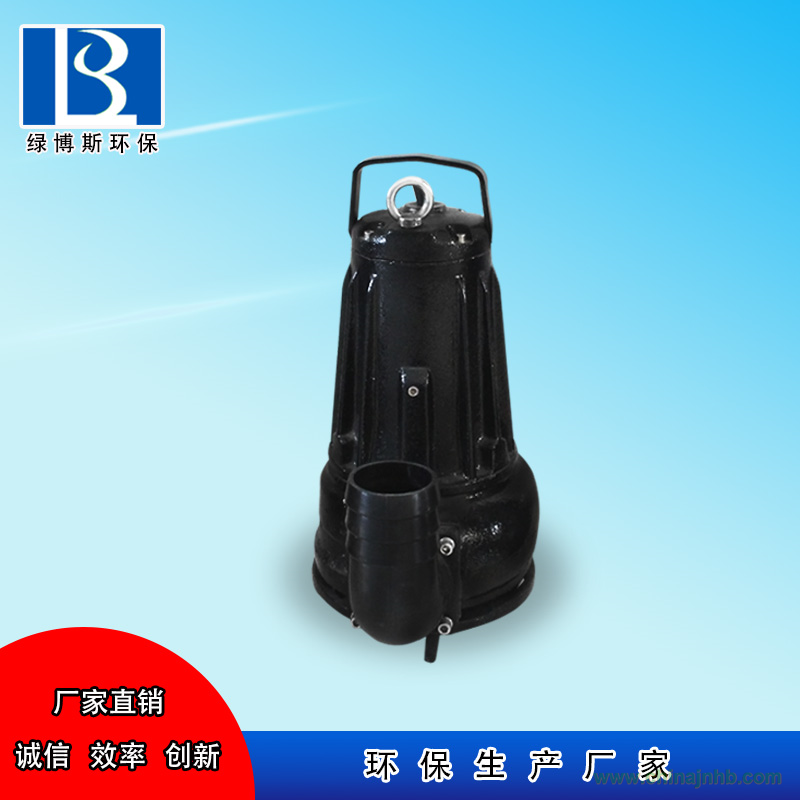

一、WQ無堵塞潛水排污泵--適用范圍:
潛水排污泵WQ型又稱（無堵塞潛水排污泵）是在引用國內先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，無堵塞潛水排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。該泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。潛水排污泵流量：7~600m3/h,揚程：7~60m等，潛水排污泵根據使用介質，安裝方式不同設計制造成同性能參數的WL、YW、GW系列產品。
二、WQ無堵塞潛水排污泵--產品特點:
1、采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2、設計合理，配套電機合理，效率高，節能效果顯著。
3、機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
4、泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減少工程造價。
5、泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。
6、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行可靠安全。
7、雙導軌自動耦合安裝系統，給泵的安裝、維修帶來了極大的方便，人可不必為此而進出污水坑。
8、浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
9、在使用揚程范圍內保證電機動行不過載。
10、根據使用場合電機可采用水套式外循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。
11、安裝方式有固定自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。
三、WQ無堵塞潛水排污泵--使用條件:
1、排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品工作運行時必須完全潛入水中，但潛水深度不得超過10m；
6、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;
四、WQ型無堵塞潛水排污泵--產品適用場合：
1、工廠商業嚴重污染廢水的排放。
2、城市污水處理廠排水系統。
3、住宅區的污水排水站。
4、人防系統排水站。
5、醫院、賓館的污水排放。
6、市政工程、建筑工地。
7、勘探、礦山配套附機。
8、農村沼氣池農田灌溉。
9、自來水廠的給水裝置。
WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。
其主要部件作用如下：
信號線：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子：采用B級或F級絕緣。
漏水探頭：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體：與葉輪配用，使得泵具有高的效率。
密封環：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。
管道密封墊片潛水排污泵是一種泵與電機連體,并同步潛入液放工作的泵類出品,與一般臥式泵或立式污水泵相形,潛水排污泵顯著具有以下幾個方面的優點:
1.構造緊湊、占地段積小。潛水排污泵鑒于潛入液放工作,故此可徑直安裝于污水池內,無需修建特意的泵房用來安裝泵及機,可以節省大批的土地及基建費。
2.安裝檢修便利。小型的潛水排污泵可以釋放安裝,大型的潛水排污泵一般都配有主動藕合裝配可以舉行主動安裝,安裝及檢修相當便利。
3.陸續運轉時期長。潛水排污泵鑒于泵和電機同軸,軸短,轉動部件分量輕,故此軸承上承襲的載荷(徑向)對立較小,壽命比一般泵要長得多。
4.不在汽蝕破變質及灌伸水等問題。特殊是后一點給操控人員帶來了很大的便利。
5.震動噪聲小,電機溫升低,對環境無污染。
正是鑒于上述優點,潛水排污泵已越來越受到人們的珍視,應用的范疇也越來越廣,由本來的純粹地用來輸送清水到即興在的可以輸送各種生計污水、工業廢水、建造工地排水、液狀飼料等等。在市政工程、工業、衛生院、建造、飯館、水利開發等各行各業中起著十二分要緊的作用。
只是任何事物都是一分為二的,對潛水排污泵來說最關頭的問題是可靠性問題,因潛水排污泵的應用場所是在液下;輸送的介質是一些含有剛體物料的混合氣體;泵與電機靠得很近;泵為立式部署,轉動部件分量與葉輪承襲水壓力同向。這些問題都使得潛水排污泵在密封、電機承載能力、軸承部署及選用等方面的請求比一般的污水泵要高。
為了提高潛水排污泵的壽命,即興在海內外大有些廠家都在泵的保衛體系上想主意,即在泵產生走漏、度過載、超溫等故障時能舉行主動報警,并主動停機備修。不過咱們以為,在潛水排污泵中設置保衛體系很有需要的,它能有效地保衛電泵的安全運轉。但這并不是問題的關頭,保衛體系只不度過是在泵產生故障后的一種彌補主意,是一種比較消沉的主意。問題的關頭應當是從基本動手,到底解決泵在密封、度過載等方面的問題,這才是一種較為自動的主意。為此咱們把副葉輪番體動力密封技術及泵的無度過載設計技術使用于潛水排污泵中來,較大提高了泵密封可靠性和承載能力,延年益壽了泵的應用壽命。
一、副葉輪番體動力密封技術的使用
所謂的副葉輪番體動力密封是指在泵的葉輪后蓋板后備附近同軸反方向安裝一開式葉輪。當泵任務時,副葉輪隨泵主軸一齊旋轉,副葉輪中的氣體也會一齊旋轉,轉動的氣體會發出一個向外的離心力,這個離心力一方面頂住流動向機械密封處的氣體,下降了機械密封處的壓力。另一方面阻擋介質中的剛體顆粒進入機械密封的摩擦副中,減輕機械密封磨塊的磨損,延年益壽了其應用壽命。副葉輪除了起到密封作用外,還可以起到下降軸向力的作用,在潛污泵中軸向力首要是由氣體作用在葉輪上的壓差力和全部轉動有些的重力所結合,這兩個力的作用方向是相通的,通力合作是由兩個力相加以而成。可以看出,在機能參數完整相通的情況下,潛污泵的軸向力比一般臥式泵要大,而抵消難度比立式泵要難。因而在潛污泵中,軸承容易摧毀其緣故亦與軸向力大有著很大的相干。而如其安裝了副葉輪,氣體作用在副葉輪上壓差力的方向是與上述兩力的通力合作相反的,這么可以抵消一有些軸向力,也就起到了延年益壽軸承壽命的作用。只是應用副葉輪密封體系也有一個錯誤,那執意在副葉輪上要耗損一有些能量,一般在3%左右,只是只要設計有理,完整可以把這有些破財下降到最低限。
二、泵的無度過載設計技術的使用
在一般的離心泵中,功比值總是跟隨流動量的增添而增添的,也執意說,功比值曲線是一根隨流動量增添而上升的曲線,這對泵的應用會帶來一個問題:當泵在設計工況點運轉時,一般來說,泵的功比值小于電機額定功比值,這臺泵的應用是安全的;只是當泵揚程下降時,流動量就會增添(從泵的機能曲線可以看出),功比值也隨之增添。當流動量超度過設計工況點流動量并到達必然值時,泵的輸入功比值可能性會超度過電機額定功比值而造成電機度過載而焚毀。電機度過載運轉時要么保衛體系動作使泵終止轉動;要么保衛體系失效使電機焚毀。泵的揚程低于設計工況點揚程應用的情況,在現實中亦常常會遇到的,一種情況是在泵選型時,泵的揚程選得度過高,而現實應用時泵是下降揚程應用的;另一種情況是,在應用中泵的工況點不太好確定,換句話說泵的流動量需求常常舉行調整;還有一種情況是泵需求常常轉變地點應用。這三種情況者陌可能性使泵度過載而影響泵的應用可靠性。可以那么說,對沒有全揚程特征的泵(包含潛水排污泵),其應用范疇會受到很大水平上的限度局限。所謂的全揚程特征(也稱無度過載特點)是指功比值曲線隨流動量增添而上升的速異常舒緩,更夢想的是當流動量增添到某必然值時,功比值非但不會再上升,反而會有所降落,也執意說功比值曲線是一根有駝峰的曲線,如其這么的話,咱們只要選擇電機額定功比值略超度過駝峰點的功比值值,這么在0流動量到最大流動量的全部范疇內,你無論在那一個工況點上運轉,泵的功比值都不會超度過電機功比值而使泵度過載,對有著這種機能的泵,無論是選型還是應用時,都會異常便利和可靠。余外電機功比值也不需配得度過大,可以節省可觀的裝備費。
