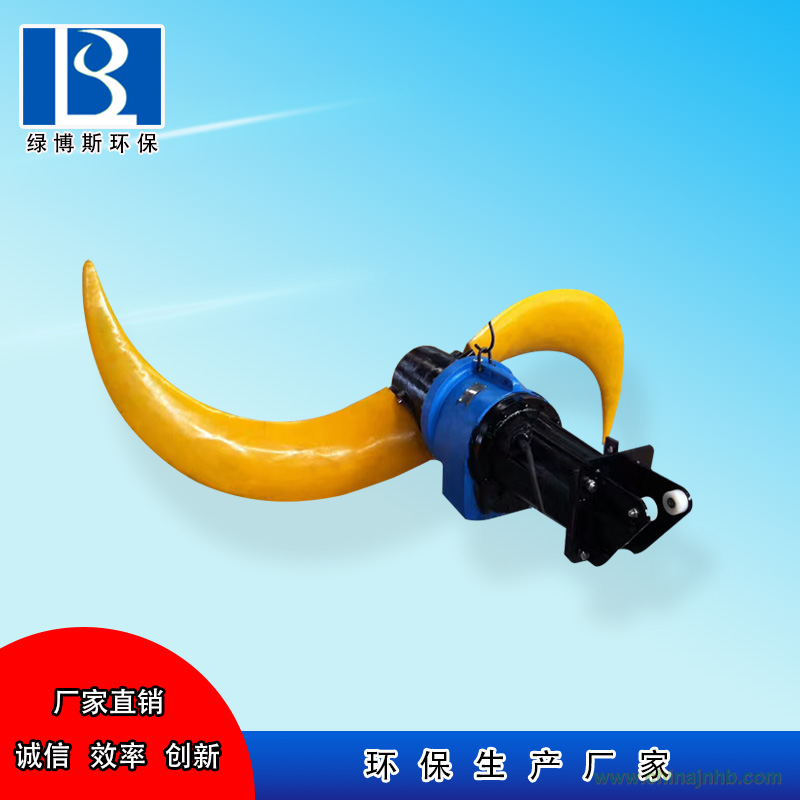

低速推流器
低速潛水推流器,氧化溝推流器產品簡介
由潛水電機、減速機、螺旋推進葉輪、密封機構、手搖卷揚機構、電氣控制等部分構成。螺旋葉輪在電機和減速機驅動下低速旋轉，產生大體積流場，，應用大體積流動模式來得到快速的受控流體輸送，同時環流模式確保了全部容池內的液體都能反復通過混合區。
【低速潛水推流器】用途及適用范圍
該設備廣泛應用于氧化溝推流，各類水處理工藝的水解池逆向攪拌，同時也用于河流防凍、瀉湖、水產養殖等攪拌推流。
型號表示方法：
【推流式攪拌機】性能特點：
安裝方便迅速、使用于各種類型的水池。
結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。
葉片具有自潔功能，可防雜物纏繞、堵塞。
與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
可在下列條件下正常連續運行：★ 高介質溫度不超過40°C★ 介質的PH值在5-9
【低速潛水推流器】結構特點：
螺轉葉輪帶后掠角，能自凈，無纏繞和堵塞現象；
密封可靠、無滲漏，并設有泄露、過熱全功能保護；
能耗低、無噪音；
電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。
機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
0-7.5KW葉輪直徑范圍：1100-2500mm
葉輪轉速范圍：35-115r/min
推力范圍：≤4275N
材質：葉漿采用進口聚氨酯材料，電機殼鑄鐵，NSK/SKF優質軸承，具體情況可根據客戶要求定做產品。
的低速推流器內部結構
潛水攪拌機性能參數表
攪拌機在額定電壓380V，頻率為50Hz,繞組絕緣等級F級，防護等級IP68，工作制式Ⅰ條件下
潛水低速推流器結構設計
1接線盒
接線盒與周圍液體、電機部分完全密封隔離；冷卻：電機定子由周圍的液體冷卻。
2齒輪
采用行星齒輪傳動，以降低葉輪轉速。
3潛水推流器葉片
葉片為雙香蕉形，用鋁合金澆鑄，有效防止了葉片的斷裂問題；葉片進口邊向后彎曲，具有永久自動清洗性能；用鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。
4潛水推流器電機
采用全淹沒式鼠籠型感應電機，潛水電機繞組的絕緣等級為F等級，防護等級IP68。每分鐘大轉速不超過1500轉。電機能連續運轉，每小時至少能起動12次，而不引起任何有害影響。
5潛水推流器油室
潤滑并冷卻密封裝置，軸承座及減速箱與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。
6潛水推流器軸承
電機軸由兩個軸承支承，支承軸承為雙列球軸承；而主軸承為雙列球面滾子軸承；葉輪軸由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；
攪拌器軸承的運行壽命大于60000小時。
7潛水推流器軸密封
攪拌機有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢--碳化鎢。
8 潛水推流器機械密封
每個輪軸配備串聯式雙層獨立的旋轉軸機械密封系統，密封裝置在一只油箱內運行。機械密封設計壽命大于25000小時。
9潛水推流器監測系統
定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作，正常情況下，電機的溫度不超過80℃。
10控制系統
控制箱可實現設備的自保護，具有過熱、過流和泄漏保護功能，可預留PLC接口。
低速推流器安裝尺寸：
配套范圍
裝配完整的水下推進器：
※ 潛水電機
※ 全套提升裝置、導桿、支架、鋼絲繩等
※ 10米水下電纜、電纜夾、接線盒
※ 所有連接附件、地腳螺栓
※ 控制箱
潛水推流器使用壽命
潛水攪拌機在規定的條件下，首次故障前平均運行時間不小于10000小時，整機使用壽命不小于15年。
QJB型潛水攪拌機由潛水電機、葉槳和安裝系統等組成。根據傳動方式的不同，潛水攪拌機可分為：混合攪拌和低速推流兩大系列。混合攪拌系列產品常選用多級電機，采用直聯式結構，它與傳統相比，具有結構緊湊、能耗低、效率高、便于維便于維護保養等優點。葉輪制造精度高、推力大。
運行時，潛水推流器葉輪在潛水電機帶動下高速旋轉，將泥水混合物推入射流器形成射流，在射流周圍產生負壓區，將空氣通過吸氣管吸入射流噴嘴負壓區，在射流器的喉管內進行氣、水、泥充分混合，又通過射流器的擴散管將射流的動能逐步轉變成壓能后進入散流器。在散流器內，氣、水、泥混合物進一步混合，迫使氣體繼續剪切、粉碎并乳化，保證絕大部分氧充分溶解于水中。同時，在射流流體壓力的作用下，射流攜帶氧分子和微小氣泡，從散流器的噴嘴中傾斜向下噴出、擴散，形成對水體和對生化池底部污泥沖擊、攪拌后，由池底緩緩上升至水面，微氣泡在水中停留時間一般長達30秒以上，使空氣中的氧充分被溶解和吸收，提高了氧轉移效率和充氧能力。
潛水推流器能使泥水與空氣在射流器內產生較高的負壓和強烈的紊動、攪拌、剪切，促使液膜與氣膜高頻振蕩，使氣泡直徑大幅度減小，氣泡數目增多，增大氣泡的比表面積，同時也使氣液膜變薄，能極大地降低傳質阻力，使氧分子更好地從氣相轉移到液相。
射流在高速前進過程中，在分散器內高速旋轉的作用下，具有較高的角速度，使射流具有較強的穿透力，使微小氣泡在水中行程遠，增強攪拌、推流與增氧能力。
在前面的文章中我們講過潛水推流器的保養方法，大致介紹了一些日常的保養技巧。本文就來講解一些在日常生活中，常用的潛水推流器的10個保養方法。
（1）向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。
（2）經常檢查油質情況，發現油變質應及時更換新油，確保潛水推流器工作正常。
（3）潛水推流器在寒冬季節使用時，停車后，需將泵體下部放水螺塞擰開將介質放凈。防止凍裂。
（4）盡量控制潛水推流器的流量和揚程在標牌上注明的范圍內，以保證潛水推流器在最高效率點運轉，才能獲得最大的節能效果。
（5）潛水推流器在運行過程中，軸承溫度不能超過環境溫度35C最高溫度不得超過80C
（6）如發現潛水推流器有異常聲音應立即停車檢查原因。
（7）關好出水管路的閘閥和出口壓力表及進口真空表。
（8）潛水推流器在工作第一個月內，經100小時更換潤滑油，以后每個500小時，換油一次。
（9）定期檢查軸套的磨損情況，磨損較大后應及時更換。
（10）檢查潛水推流器管路及結合處有無松動現象。用手轉動潛水推流器，試看潛水推流器是否靈活。
潛水推流器為我國的污水處理事業做出了重大貢獻，對于潛水推流器的工作效率客戶是比較滿意的
