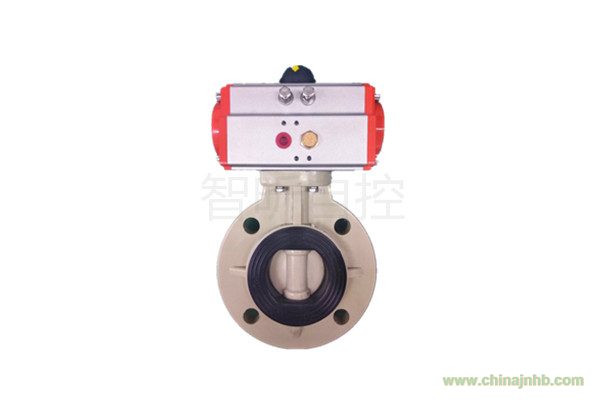

ZHIXIN/智昕PPH氣動蝶閥
產品特點
1、氣動蝶閥閥體只需最小的安裝空間,任務原理容易牢靠。
2、氣動蝶閥具有很大的流通性能，經過閥門的壓力損失極小。
3、氣動蝶閥具有十分明顯的經濟性，尤其是較大口徑的蝶閥。
4、氣動蝶閥的閥體配合規范的凸面管道法蘭。
5、氣動蝶閥近似等百分比的流量特性，可用于調節或開關式控制。
6、氣動蝶閥特殊的閥座密封合適于介質較干凈的液體和氣體。
氣動執行器
采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
ZHIXIN/智昕PPH氣動蝶閥參數
|
加工定制：
|
|
|
材質：
|
|
|
連接形式：
|
|
|
公稱通徑：
|
|
|
密封形式：
|
|
|
壓力環境：
|
|
|
工作溫度：
|
|
|
流動方向：
|
|
|
形態：
|
|
|
零部件及配件：
|
|
|
適用介質：
|
|
|
用途：
|
|
|
規格：
|
|
ZHIXIN/智昕PPH氣動蝶閥外形尺寸
|
公稱通徑DN
|
A
|
B
|
C
|
D
|
E
|
|
壓力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
|
40
|
140
|
282
|
63
|
60
|
32
|
|
50
|
140
|
286
|
63
|
60
|
43
|
|
65
|
140
|
295
|
70
|
60
|
46
|
|
80
|
171
|
300
|
89
|
63
|
46
|
|
100
|
186
|
350
|
106
|
65
|
52
|
|
125
|
207
|
392
|
120
|
65
|
56
|
|
150
|
254
|
430
|
132
|
90
|
56
|
|
200
|
296
|
443
|
164
|
103
|
60
|
|
250
|
296
|
491
|
200
|
103
|
68
|
|
300
|
384
|
565
|
238
|
118
|
78
|
ZHIXIN/智昕PPH氣動蝶閥技術參數和性能
|
GTD/SRD氣動執行器技術參數
|
D671X氣動蝶閥閥體參數
|
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN40～300mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
PN1.0、1.6MPa
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
閥軸材質
|
碳鋼
|
|
單作用：7N·M～2668N·M
|
閥體材質
|
球墨鑄鐵
|
|
工作溫度
|
常溫型：-20℃～80℃（橡膠O型圈）
|
閥板材質
|
球墨鑄鐵鍍鉻
|
|
高溫型：-20℃～160℃（氟橡膠O型圈）
|
閥座密封
|
EPDM、NBR
|
|
動作范圍
|
0～90°±5°
|
結構形式
|
中線型
|
|
接口螺紋
|
GTD40～GTD83 G1/8″
|
溫度
|
EPDM≤80℃；NBR≤68℃
|
|
GTD110～GTD350/ATD50～200 G1/4″
|
適用介質
|
水、空氣、天然氣
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特點
|
用途廣、整體造價低、流量大、流阻小
|
ZHIXIN/智昕PPH氣動蝶閥附件選項
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
ZHIXIN/智昕PPH氣動蝶閥訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
