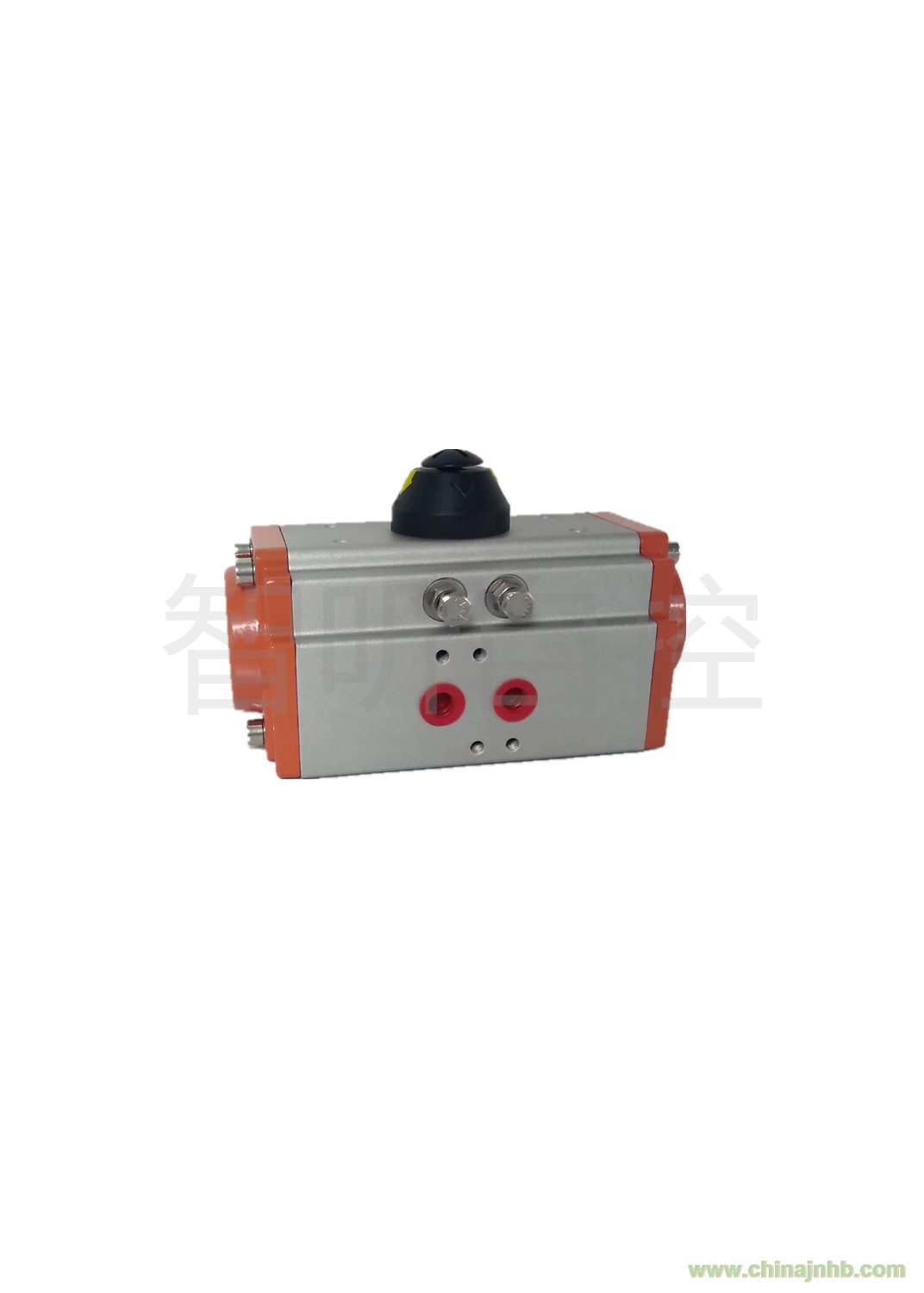

ZHIXIN/智昕氣動執行器

雙作用式氣動執行器工作原理

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉.反之氣源壓力從氣口(4)進入氣缸兩端氣腔時,使兩活塞向氣缸中間方向移動,中間氣腔的空氣通過氣口(2)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉.(如果把活塞相對反方向安裝,輸出軸即變為反向旋轉)

單作用氣動執行器工作原理

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,迫使兩端的彈簧壓縮,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉.在氣源壓力經過電磁閥換向后,氣缸的兩活塞在彈簧的彈力下向中間方向移動,中間氣腔的空氣從氣口(2)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉.(如果把活塞相對反方向安裝,彈簧復位時輸出軸即變為反向旋轉)

ZHIXIN/智昕氣動執行器

氣動執行器選用

選用氣動執行器時,在已確定閥門的扭矩上再增加安全值,水蒸氣或非潤滑的液體介質增加25%安全值；非潤滑的漿料液體介質增加30%安全值；非潤滑的干氣介質增加40%安全值；非潤滑用氣體輸送的顆粒粉料介質增加60%安全值；對于清潔,低摩擦的潤滑介質增加20%安全值(上述安全值為本公司理論推薦,僅供參考). 雙作用式執行器選用示例 當控制一個需要扭矩200Nm的球閥,氣源壓力只有0.5MPa,介質為非潤滑的水蒸氣,考慮到安全因素,增加25%安全值等于250Nm,按雙作用輸出扭矩表查找氣源壓力0.5MPa,然后沿該列垂直查找等于或相近的扭矩數據,選268Nm,再沿該行向左查找其型號,選擇AT125型.
