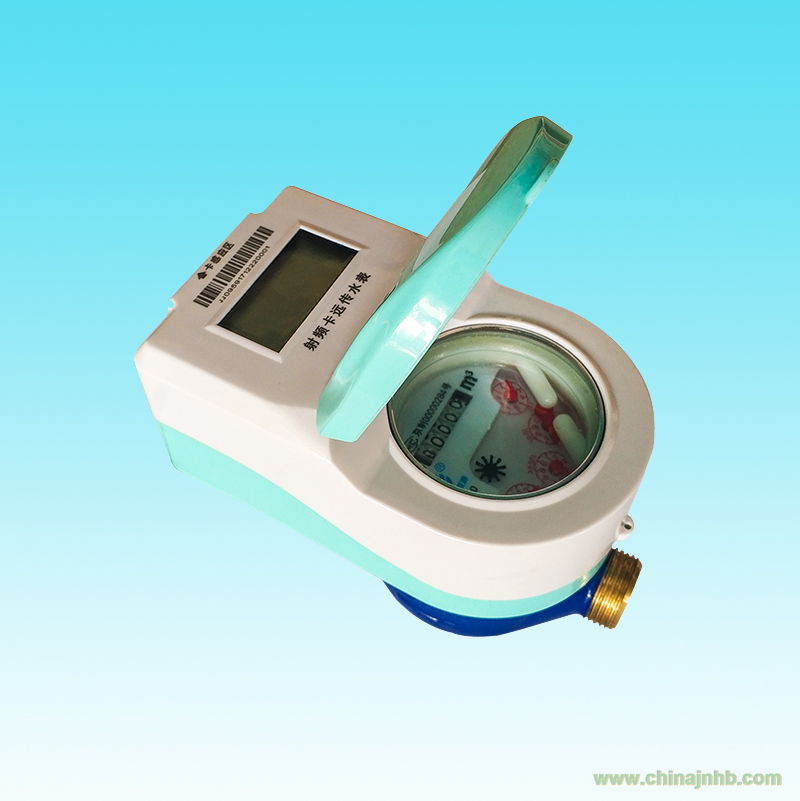

射頻卡水表說明書
本水表用來計量流經自來水管道水的體積總量的儀表，適用于單向、非脈沖水流。智能IC卡（冷水、熱水）水表以自來水行業最常用，無故障，普通濕式水表為母體表，采用國際上最新微功耗，超大型大規模集成電腦芯片模塊，以高集成化工業手段，設計制造的可靠電子控制器，配以本公司研發的超低功耗，大扭距輸出的無壓損電機控制閥等相結合生產制造的新一代智能化水表，是集預付費，自動計費，報警及防止不當使用等功能于一體的高品質產品。具有計量準確，性能可靠，結構先進等特點，產品性能指標符合建設部CJ/133—2001標準和本企業標準，主要用于住宅和企業用水的計量與收費工作，該水表是以自來水公司和房產物業公司等水管部門現代管理的理想計量收費器具。
一、主要技術性能：
1. 被測水溫：0o—30oC（熱水表30oC-90 oC）
2. 水表的公稱壓力≤1Mpa
3. 流量表：（流量范圍見下表）
|
公稱
口徑
|
計量
等級
|
過載
流量
qs
|
常用
流量
qs
|
分界
流量
qt
|
最小
流量
qmin
|
最小讀數
|
|
m3/h
|
m3
|
|
DN15
|
B
|
3
|
1.5
|
0.12
|
0.03
|
0.1
|
|
DN20
|
B
|
5
|
2.5
|
0.20
|
0.05
|
|
DN25
|
B
|
7
|
3.5
|
0.28
|
0.07
|
|
DN32
|
B
|
12
|
6.0
|
0.48
|
0.12
|
|
DN40
|
B
|
20
|
10
|
0.80
|
0.20
|
|
DN50
|
B
|
30
|
15
|
1.20
|
0.30
|
4．水表的最大允計誤差：從包括最小流最qmin至不包括分界流量（qt）的低區±5%包括分界流量（qt）至包括過載流量（qs）的高區±2%。
5．管道的水壓度大于0.02 Mpa.
二、使用說明：
IC卡智能冷水表計量和監控數據是通過水表和液晶顯示并用IC(射頻)卡傳遞數據，液晶顯示如下圖所示：
（1）液晶字段：
IC卡水表液晶布局
A. 顯示水量體積單位： m.3
B. 顯示容量為四位整數，一位小數。
C. 特定狀態顯示內容為：“本次購量”，“剩余用量”，“累計用量”，“閥關”,“閥開”，“交費”“換電池”，“限制本次購量”，“卡錯”，“攻擊”，“換電池”，“E-01[EE錯]”，“E-03[受磁攻擊]”，“E-07[內部電池電壓過低]”。
