京源水表，京源IC卡水表，京源射頻卡水表

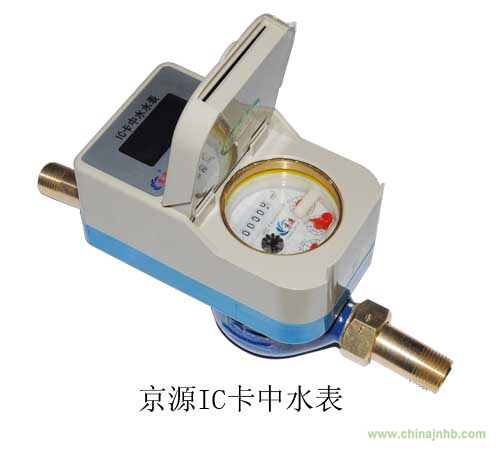

IC卡智能型冷、熱水表是本公司適應國內智能表市場需求開發的新型智能水表
產品功能
1.自動收費：預付費模式
預付費模式，即先買水后用水：水表初始可用水量為零，閥門關閉。用戶到售水點開戶、購水后，領取用戶 卡。將卡插入對應水表，水表讀取卡中可用水量，然后打開閥門，正常供水。水表中可用水量用完后，閥門關閉，用戶持卡到售水點購水，然后將充值后的用戶卡插入水表，重復第一次的過程。
2.補卡、回收轉移功能
用戶卡一次購水只能與對應水表成功交易一次,若卡丟失，可以根據軟件數據庫管理功能進行補卡，水量不會損失或重復。當水表需要更換時，將回收轉移卡插入表內，讀出表內數據，插入新表后，舊表信息進入新表。
3.機械與電子兩種模式顯示
IC卡水表保留了機械水表的字輪和指針顯示，同時增加了液晶顯示。即使電子部分出現故障，也可以根據機械字輪的顯示讀取累計用水量。
產品優勢
1. 鋰電池供電設計，使用時間≥6年；
2.保密性：一卡一密鑰，不可復制；
3.電池無電或換電池時自動關閥，有效防止竊水；電池有電時，插入IC卡后自動開閥，不影響用戶用水；
4.卡座防水設計，整表可實現噴淋防水，即在水表外殼淋水時（時間不超過2小時），不影響IC卡水表工作；
5.防攻擊設計：防磁、防震動。有磁性物體靠近水表時，水表會自動關閥，以防止磁性物體干擾水表計量。
6.立式安裝，可適應上進水或下進水（訂貨時需注明）
產品標準及主要參數
1.產品技術標準執行CJ/T133-2007 和GB/T778-2007 標準
2.計量精度：2級 符合ISO4046標準
3.工作壓力： 1.0 MPa 實驗壓力1.6MPa 15min
4.壓力損失：≤0.063 Mpa
5.工作電壓：3.0或3.6V
6.靜態電流：≤6μA
7.閥門驅動電流：≥250mA
8.耐用性能：電控閥門≥5000次
9.介質溫度
a)冷水表介質溫度：0.1℃-30℃
b)熱水表介質溫度：30℃- 90℃
10.防護等級:IP65
流量參數
|
公稱口徑mm
|
計量等級
|
最大流量Q4
|
常用流量Q3
|
分界流量Q2
|
最小流量Q1
|
最小讀數
|
最大讀數
|
|
m3/h
|
m3
|
|
DN15
|
B
|
3.125
|
2.5
|
0.05
|
0.031
|
0.1
|
99999.9
|
|
DN20
|
B
|
5.0
|
4.0
|
0.08
|
0.05
|
|
DN25
|
B
|
7.875
|
6.3
|
0.126
|
0.079
|
|
DN32
|
B
|
12.5
|
10.0
|
0.2
|
0.125
|
|
DN40
|
B
|
20.0
|
16.0
|
0.32
|
0.20
|
|
DN50
|
B
|
31.25
|
25
|
0.5
|
0.313
|
外形尺寸
|
公稱口徑
|
長度 mm
|
螺紋
|
連接螺紋長度mm
|
|
amin
|
bmin
|
|
15
|
165
|
G3/4
|
10
|
12
|
|
20
|
195
|
G1
|
12
|
14
|
|
25
|
225
|
G1 1/4
|
12
|
16
|
|
32
|
335
|
G1 1/2
|
13
|
18
|
|
40
|
360
|
G2
|
19
|
21
|
|
50
|
415
|
/
|
法蘭連接 M16×4
|
產品功能表
|
項目
|
功能
|
|
顯示功能
|
液晶顯示內容
|
剩余水量、累計用水量、累計購水量、交費、換電池、閥開、閥關、限制本次輸入,卡錯,攻擊。
|
|
數字顯示
|
顯示最大值為99999.9㎡
|
|
顯示方式
|
插用戶卡時，如卡內本次購水量為零，則顯示剩余水量、累計用水量、累計購水量，閥門狀態；如不為零，則顯示表本次輸入水量，剩余水量、累計用水量、累計購水量、閥門狀態。正常情況下液晶顯示4秒自動熄滅。
|
|
欠量報警
|
顯示剩余水量、交費。
|
|
錯誤提示
|
以E-XX方式顯示出水的錯誤狀態，對照表見備注。
|
|
自動控制功能
|
開、關閥
|
根據交費及用水情況自動控制水路通斷。剩余水量大于報警量時，閥門打開通水，到達報警量時關閥斷水，插用戶卡后可開閥用水直至水量為零關閥。（設置賒欠常數除外）
|
|
防磁攻擊
|
當有外強磁靠近水表時，自動關閥，恢復后插用戶卡或檢查卡開閥。
|
|
上電檢測功能
|
上電自動查詢，對電路進行監測，判是否異常，如異常則關閥。恢復后插用戶卡或檢查卡開閥。
|
|
卡座防損功能
|
卡座灌水或其他損壞對水表運行無影響，干燥后或更換卡座后正常使用。
|
|
低電壓檢測功能
|
每半個月進行一次大電流放電檢測，當電池帶載電壓低于報警電壓時，自動關閥，保存表內數據。更換電池后可正常使用。
|
|
統計功能
|
統計功能
|
水表內部具有用水總量計量和累計購水量，購水次數，插入用戶卡，可以取出數據
|
|
購水限額
|
水表可以設置充置下限，如表內水量大于充置下限，將不進行購水操作。表內水量最大值=充置下限+用戶卡一次最大購水量
|
|
使用功能
|
水表參數設置
|
用戶可以通過用戶卡設置如下的表內參數：透支限額、報警水量、充值下限。
|
|
一卡多表
|
一卡可以同時在冷水表、熱水表、純凈水表中使用，通過對表設置子表號，可實現一種或幾種水表的一卡多表功能。
|
|
水表信息返回功能
|
每次插入用戶卡，水表將水表表號、表內水量、插卡時間、本次購水量、表累計購水量、水表運行參數，返寫到用戶卡上。
|
|
回收轉移功能
|
當水表需要更換時，將回收轉移卡插入表內，讀出表內數據，插入新表后，舊表信息進入新表。
|
|
初始化功能
|
插入初始卡，清除全部信息（計量精度除外），設定預置水量，用水種類，水表為初始表。
|
|
防插拔功能
|
從程序上防止了因快速插拔而導致的卡片寫入或回寫數據不成功
|
|
補卡功能
|
用戶卡一次購水只能與對應水表成功交易一次,若卡丟失，可以根據軟件數據庫管理功能進行補卡，水量不會損失或重復。
|
|
提示
|
E—01
|
表示水表電路板故障。
|
|
E—03
|
表示水表受到強磁干擾或采樣信號線被剪斷。
|
|
E—07
|
表示內部電池電壓過低。
|
|
限制本次購量
|
表示表內水量超過充值下限。
|
注：本水表可根據用戶需要制作成階梯水價水表。
階梯水價水表：表內配備時鐘，可根據當地政府規定的每月基本用水量和超額用水量分出多種水價，階梯步長可設置，實現階梯水價功能。
