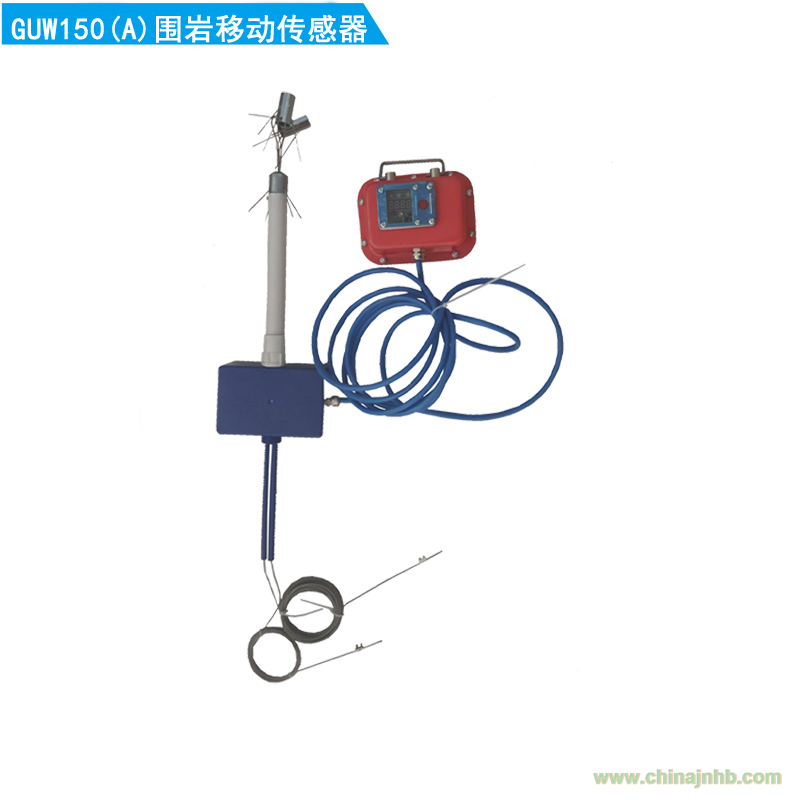

GUW150(A)礦用圍巖移動傳感器|頂板位移監測儀用于圍巖離層位移檢測，也可用于隧道、涵洞、人防工程等頂板的松動位移檢測。數字顯示頂板離層量，離層超限報警。

GUW150(A)礦用圍巖移動傳感器|頂板位移監測儀主要技術參數：

     1.   量程： 0—150 mm

     2.   測量范圍：8——10米

     3.   分辨率 0.1 mm

     4.   測量精度 1%

     5.   顯示方式LED

     6.   報警 LED 光報警

     7.   電源： DC3.6V (連續工作2 年)

     8.   防爆形式： 本質安全行“Exib1 ”

GUW150（A）礦用圍巖移動傳感器|頂板位移監測儀操作說明

1.傳感器的安裝
     圍巖移動傳感器采用頂板鉆孔安裝，鉆孔的直徑Φ27—29mm，兩個基點分別安裝在不同的深度，基點的安裝深度由用戶根據現場條件確定。安裝方法如圖所示。
安裝步驟：
（1）在頂板上打鉆孔，一般用風動錨桿鉆機打孔，打孔鉆頭選Φ28mm 為宜。
（2）用安裝桿將A、B 兩個基點的錨爪推到所需的深度。
（3）將傳感器的固定固定管推入鉆孔，分別拉緊兩個基點的鋼絲繩并將緊固螺釘固定。
   校零方法：按一下“啟動”鍵，再按住“設置”鍵不放，當數碼管顯示5的時候，松手，再按一次“設置”鍵即可。

2．顯示當前位移量

   按下傳感器的啟動鍵，顯示窗顯示當前的位移量（單位：mm），5秒后自動關斷電源。

P--1表示深基點的位移量，P--2表示淺基點的位移量。
