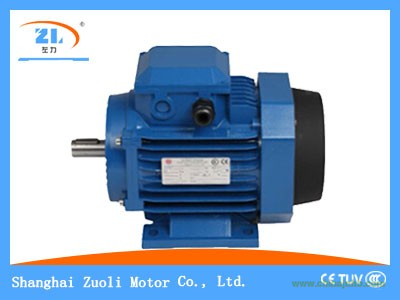

型號 ：YY8032        電壓 ：220v    電流  :  8 A         功率 ： 1300w        絕緣等級： B 級
頻率  ： 50Hz           轉速  ：2800 R/MIN

防護等級 ： IP44      執行標準 ：JB/T 1012-2007

單相異步電動機分類及特點：
單相異步電動機由單相電源供電，使用方便，廣泛應用于家電、電動工具、醫療器械中。
單相異步電動機的結構
單相電機只做成小容量的。
單相異步電動機的定子上有主、副繞組，其中主繞組為單相工作繞組，副繞組為輔助啟動繞組。轉子是普通的鼠籠轉子。
根據兩個定子繞組的分布及供電情況的不同，可以產生不同的啟動和運行性能。
單相異步電動機類型有：
(1)單相電阻分相(啟動)異步電動機；(2)單相電容分相(啟動)異步電動機；(3)單相電容運轉異步電動機；
(4)單相電容啟動兼運轉異步電動機；(5)單相罩極式異步電動機。
 一.單相異步電動機的結構
單相異步電動機一般只做成小容量的。
定子鐵心的槽內嵌有主、副繞組，其中
主繞組為單相工作繞組；
副繞組為輔助啟動繞組。副繞組在電機運行時可以存在也可以取消(借助于離心開關)。
子是普通的鼠籠轉子。

YY6322 1/4 0.18 2800 1.4 220 65 0.92 0.4 5 1.7
YY7112 1/3 0.25 2800 1.9 220 66 0.92 0.4 7 1.7
YY7122 1/2 0.37 2800 2.7 220 67 0.92 0.35 10 1.7
YY7132 3/4 0.55 2800 3.9 220 70 0.92 0.35 15 1.7
YY8012 1 0.75 2800 5.2 220 72 0.92 0.32 20 1.7
YY8022 1.5 1.1 2800 7.1 220 75 0.95 0.32 32 1.7  YY8032
YY90S-2 2 1.5 2800 9.5 220 76 0.95 0.3 45 1.7
YY 90L-2 3 2.2 2800 13.7 220 77 0.95 0.3 65 1.7
YY6314 1/8 0.09 1400 0.86 220 52 0.92 0.45 2.5 1.7
YY6324 1/6 0.12 1400 1.1 220 57 0.92 0.4 3.5 1.7
YY7114 1/4 0.18 1400 1.5 220 59 0.92 0.4 5 1.7
YY7124 1/3 0.25 1400 2 200 61 0.92 0.35 7 1.7
YY7134 1/2 0.37 1400 3 220 62 0.92 0.35 10 1.7
YY8014 3/4 0.55 1400 4.3 220 64 0.92 0.35 15 1.7
YY8024 1 0.75 1400 5.5 220 66 0.92 0.32 20 1.7
YY90S-4 1.5 1.1 1400 7.5 220 71 0.95 0.32 30 1.7
YY90L-4 2 1.5 1400 9.9 220 73 0.95 0.3 45 1.7

YY8032電機標準外形參考圖

YY8032電機B3機型安裝尺寸表

YY8032電機安裝及外形尺寸
