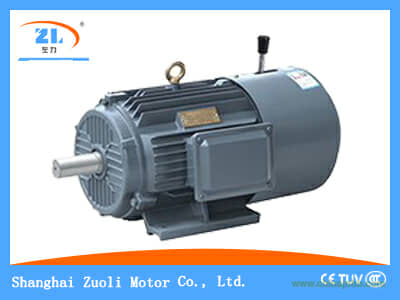

YEJ系列電磁制動三相異步電動機簡介

YEJ系列電磁制動電機是Y系列電機的派生系列，所以要了解Y系列電機參數的請看這里。YEJ系列電磁制動三相異步電動機是一種全封閉自扇冷式鼠籠型三相異步電機。該系列電機按照IEC標準設計，具有啟動轉矩大，結構緊湊、制動迅速、運行可靠、搞笑節能、噪音低等優點。此外，電機設計有手動釋放結構，既可以電磁制動，又可以手動操作，方便用戶調試和使用。

YEJ系列電磁制動電機適用于要求快速停止、準確定位、往復運轉、頻繁啟動、防止滑行的各類機械設備中作為動力，如升降機、減速機、運輸機械、包裝機械、食品機械、印刷機械等。
原理與結構：YEJ系列電磁制動電機的滯留圓盤制動器安裝在電機非軸伸端上，當電機接入電源，制動器即開始工作，在電磁引力作用下，電磁鐵吸引銜鐵并壓縮彈簧，制動盤與銜鐵、端蓋脫開，電機開始運轉；當切斷電源時，制動器電磁鐵市區陰歷，彈簧推動銜鐵壓緊制動盤，在摩擦力的作用下，電機立即停止工作。制動器分為通電制動器和失電制動器兩種，兩種制動器工作原理相同，而制動過程相反。
YEJ系列電機可以衍生出YDEJ系列多俗制動電機和YVFEJ系列變頻制動電機，也可以根據需要把制動器裝配到YE2系列電機上，成為YEJ2系列電磁制動電機。

YEJ電機全稱是：YEJ系列電磁三相異步制動電機（簡稱：YEJ系列電磁制動電動機），是全封閉、自扇冷、鼠籠型附加直流電磁鐵制動器的三相異步電動機，是在Y系列電動機的后端蓋與風扇之間附加一個直流盤式電磁制動器組成,是Y系列的派生系列。

YEJ系列電磁制動三相異步電動機使用條件

環境溫度 -15℃～40℃
海　　拔 不超過1000米
額定電壓 380V、400V、415V
額定頻率 50Hz、60Hz
接　　法 "額定功率3KW及以下電機為Y接法，
額定功率4KW及以上電機為△接法"
工 作 制 連續工作制（S1）
防護等級 電機IP44/IP54   制動器部分為IP23
絕緣等級 B級/F級
冷卻方式 IC0141

YEJ制動電機技術參數

YEJ電機應用范圍

適用于各類要求快速制動、準確定位、往復運轉、頻繁起動、制動的各種機械，作為主傳動和輔助傳
之用的機械設備。例如：電動閥門、橡膠化工機械、金屬加工機床、包裝機械、木工機械、食品機械、化工機械、紡織機械、建筑機械以及齒輪減速機等。
特點
制動可靠、制動力矩可調、轉子無軸向竄動、使用方便。

YEJ電機標準型式

電動機符合JB/T6428--92<YEJ系列（IP44）電磁制動三相異步電動機技術條件（機座號80-225）>
的要求。
電動機額定電壓為380V，額定頻率為50HZ，外殼防護等級為IP44，制動器為IP23，冷卻方法為IC411
，基準工作制為連續工作制SI，絕緣等級為B級。

YEJ原理與結構

YEJ型制動電動機的直流圓盤制動器安裝在電機非軸伸端的端蓋上，當制動電動機接入電源，制動器
也同時工作，由于電磁吸力作用電磁鐵吸引銜鐵并壓縮彈簧，制動盤與銜鐵、端蓋脫開，電動機開始連轉
。當切斷電源時，制動器電磁鐵失去電磁吸力、彈簧推動銜鐵壓緊制動盤，在磨擦力矩的作用下，電動機
立即停止轉動。

YEJ電機安裝形式

B3：機座帶底腳，端蓋無凸絕。
B5：機座不帶底腳，端蓋有凸絕。
B35：機座帶底腳，端蓋有凸絕。

YEJ電機特點

1. 剎車器結構簡單，零件少，信賴性高，氣隙調整容易，保養方便；
2. 選用進口優質軸承，使用壽命長。
3. 剎車頻度高。剎車片上使用特殊方式粘貼附上高質石棉板，可耐較高頻度的使用。磨耗率低，且無公害；
4. 剎車器電源由電機直接供應，可依不同接線方式，取電壓（AC200～240V），經整流器整流為直流電源（DC80～100V）；
5.采用DC直流剎車，無電磁聲，剎車噪音極低；
6. 體積小、重量輕、安裝容易。電機與剎車器連為一體，體積減至最小，重量亦輕。結構牢固，小空間即可安裝；外形及安裝尺寸性能參數同標準Y系列電機；

YEJ系列電磁制動三相異步電動機型號

YEJ制動電機安裝尺寸與外形尺寸
