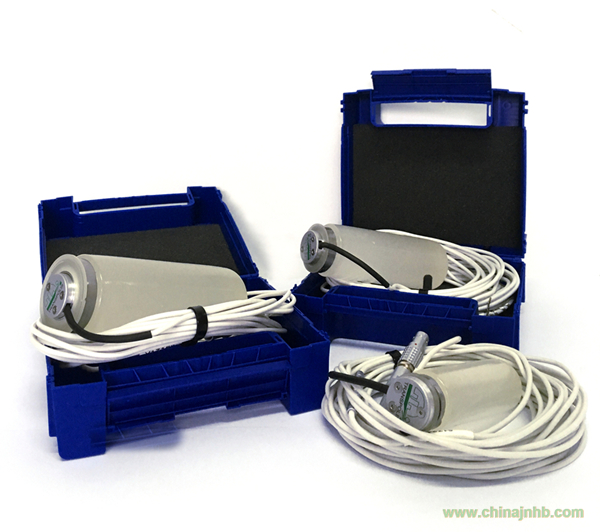

APTS Q-假人腹壓傳感器
Transpolis Q假人腹壓傳感器是為1至10歲兒童的Q-Dummies系列模型而開發的，成對垂直植入兒童假人的腹部，在碰撞試驗過程中，傳感器可以測得兒童假人腹部所受壓力，以評估約束系統是否符合監管標準。并被納入歐洲ECE R44汽車標準法規，自2014年起，國際聯合國法規第129號增強兒童約束系統（ECRS）就建議使用APTS。
Transpolis APTS Q假人腹壓傳感器 目前有三種尺寸可供選擇：
● 公稱直徑為30mm，針x對Q1／1.5腹部的人體模型
● 公稱直徑為40mm，針對Q3和Q6腹部的人體模型
● 公稱直徑為50mm，針對Q10腹部的人體模型
技術參數
|
范圍（bar）
|
10
|
|
超限 (bar)
|
20
|
|
最大誤差 (% full scale)
|
0.35
|
|
補償溫度范圍(℃)
|
0
- 60
|
|
激勵電壓(VDC)
|
2.5-10
|
|
典型輸出靈敏度( mV/V/bar )
|
1
|
|
電氣連接
|
Lemo插頭（1B系列）
|
|
電纜長度（m）
|
9
|
|
傳感器型號
|
APTS30
|
APTS40
|
APTS50
|
|
尺寸 L xD(mm)
|
105x30
|
125
x 40
|
141
x 50
|
|
重量 (g)
|
81+/-5%
|
160+/-
5%
|
272+/-
5%
|
|
靜態響應 (bar/mm)
|
1.01/10.81+/-10%
|
0.67/16.51+/-10%
|
0.60/15.81+/-10%
|
|
零件編號
|
Q1/1.5:P/N
036-5005-PR
|
Q3:
P/N 020-5005-PR
Q6:
P/N033-5005-PR
|
Q10:
P/N 010-4309-PR
|
*專利©TRANSPOLIS
