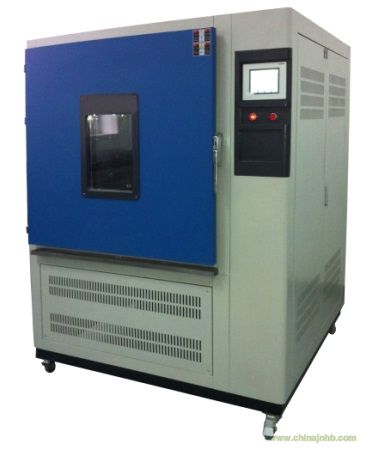

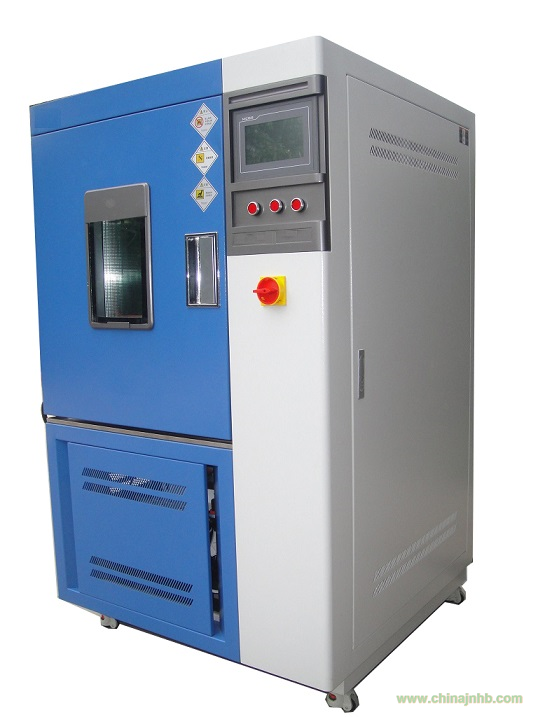

GB/T13642-1992動態試驗臭氧老化試驗箱

一、產品用途:本產品嚴格參照GB/T7762-2003靜態試驗方法、GB/T13642—1992動態試驗方法設計制造；可用于橡膠類制品如硫化橡膠，熱塑性橡膠，電纜絕緣護套等產品，在靜態拉伸或連續的動態拉伸變形下，或在間斷的動態拉伸與靜態拉伸交替的變形下，暴露于密閉無光照的含有恒定臭氧濃度的空氣和恒溫的試驗箱中，按預定時間對試樣進行檢測，從試樣表面發生的龜裂或其它性能的變化程度，以評定橡膠的耐臭氧老化性能。

二、型號及參數

二、 箱體結構：
1、箱體均采用優質（t=1.2mm）A3鋼板，表面進行噴塑處理，更顯光潔、美觀；
2、工作室采用優質(SUS304)鏡面不銹鋼板；
3、保溫材質:高密度玻璃纖維棉厚度為100mm；
4、攪拌系統:采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環；
5、門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉；
6、機器底部采用高品質可固定式PU活動輪；
7、觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜；

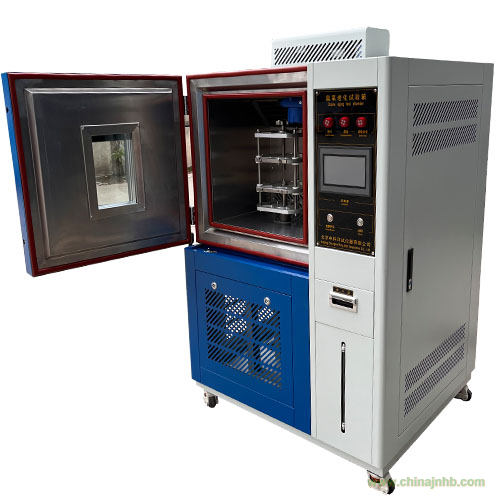

8、內置360度旋轉樣品架(轉速1轉每分鐘)；
9、工作室內安裝（一層×6個）旋轉試驗樣架；
三、加熱、加濕、除濕系統：
A、加熱系統：
1、采用遠紅外鎳合金高速加溫電加熱器；
2、溫度控制輸出功率均由微電腦演算，
以達高精度高效率之用電效益；
B、加濕系統：
1、內置式鍋爐蒸汽式加濕器；
2、具有水位自動補償、缺水報警系統；
3、遠紅外不銹鋼高速加溫電熱管；
4、濕度控制均采用P.I.D＋S.S.R，系統同頻道協調控制；
C、除濕系統： 采用蒸發器盤管露點溫度層流接觸除濕方式；
四、制冷系統：
1、壓縮機：全封閉法國泰康機組；
2、制冷方式：復疊式壓縮制冷；
3、制冷劑：R404A、R23（環保型）；
4、全系統管路均作通氣加壓48H撿漏測試
5、加溫、降溫系統完全獨立；
6、內螺旋式冷媒銅管；
7、斜率式蒸發器；
五、控制系統：
1、控制儀表采用進口7寸“臺灣威綸”彩色觸摸屏程控儀，超大畫面，操作簡單，程式編輯容易，帶R232通訊口，設定顯示溫度、濕度、臭氧濃度；
2、精度顯示范圍：0.1℃；
3、解析度：±0.1；
4、感溫傳感器：PT100鉑電阻測試器；
5、控制方式：熱平衡調溫方式；
6、溫度控制采用P.I.D系統同頻道協調控制；
7、具有自動演算的功能，可減少人為設定時所帶來的不便；
8、臭氧濃度控制采用進口西門子PIC可編程序模塊，及PLC模擬量擴展模塊；
六、臭氧系統：
1、臭氧發生器主件為無聲放電管式臭氧發生器（具有噪音體積小，純度高等特點）4～20mA輸出控制精度±10%；
2、電極冷卻方式：風冷；
3、臭氧產生供氣源：直接空氣；
4、臭氧檢測探頭為進口英國CT電化學傳感器及外殼、電子線路板、屏蔽導線等組成；
5、臭氧檢測探頭輸出信號：4～20mA；
6、臭氧檢測探頭采集精度：≤±5%F.S；
七、靜態拉伸試驗:
1、標準規定試樣兩頭夾在專用夾具上，選擇一種伸長率拉伸，一般選擇20%，夾具安裝在轉動的樣品架上，樣品架轉速在（20—25）mm/S之間，在溫度為（40±2）℃，相對濕度不大于65%，規定的臭氧濃度下，進行試驗。經過規定的時間后檢查試樣的龜裂情況。一般臭氧濃度選擇（50±5）×10-8  。
八、動態拉伸試驗:
1、標準規定試樣夾具可以自動伸縮將試樣拉伸和復位，拉伸頻率為0.5±0.025Hz，將試樣兩頭夾在專用夾具上，使試樣從伸長率為0至最大伸長率之間循環拉伸，夾具安裝在轉動的樣品架上，樣品架轉速在（20—25）mm/S之間，在溫度為（40±2）℃，相對濕度不大于65%，規定的臭氧濃度下，夾具循環拉伸和復位并隨樣品架一起轉動進行試驗。經過規定的時間后檢查試樣的龜裂情況。一般臭氧濃度選擇（50±5）×10-8  。
2、動態拉伸試驗分為連續動態拉伸和間斷動態拉伸。
九、保護系統：
1、 整體設備超溫
2、 整體設備欠相/逆相
3、 整體設備過載
4、 制冷機組超壓
5、 整體設備定時
6、 其它還有漏電、運行指示，故障報警后自動停機等保護；
十、設備使用環境：
1、環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）
2、環境濕度：≤85%R.H
PS：操作環境需要在室溫28度以下而且通風良好；
機器放置前后左右各80公分不可放置東西；

GB/T13642-1992動態試驗臭氧老化試驗箱

十二、售后服務：
保修壹年,終生維護,定期回訪，聽取客戶建議，建立客戶服務檔案；
提供終身免費的技術支持及使用指導服務，我公司承諾，對客戶的電話，我方1小時內作出反應，需要派技術服務人員到現場解決的，我方承諾在24小時內派出人員（特殊情況如法定假日等除外）；
