IP防護等級防塵試驗設備
IP1X:符合IEC61032試具A、GB/T16842試具A、GB4208 IP1X、IEC60529 IP1X、IEC60065等標準要求。用于防止手背觸及危險部件的防護檢驗，是防止接近危險部件及防止固體異物進入的必備探針。
可定制：配接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試驗。型號后帶T的自帶推力。
|
參數/型號
|
GR-F1A
|
GR-F1A-F
|
|
名稱
|
試具A探針
|
帶推力試具A探針
|
|
1
|
SФ50+0.05 0
|
SФ50+0.05 0
|
|
2
|
Ф45±0.2
|
Ф45±0.2
|
|
3
|
Ф10
|
Ф10
|
|
4
|
4
|
4
|
|
5
|
100
|
100
|
|
6
|
----
|
帶50N推力
|
|
7
|
IEC61032/GB16842
|
IEC60529/GB4208
|
IP2X:符合IEC61032圖2試具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 圖1、GB/T16842、IEC60950圖2A、IEC60884、IEC60335、UL507、EN60529圖1及UL1278圖8.4等標準，用于防止手指觸及或防觸電的防護檢驗。標準試驗指的指頭模擬人的手指，由指頭、指中、指座、絕緣手柄組成。有兩個活動關節，能在90°內彎曲。可定制：手柄末端配可插拔香蕉插頭及接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試驗。
|
參數/型號
|
GR-F2B
|
GR-F2B-A
|
GR-F2B-B
|
GR-F2B-F
|
|
名稱
|
標準試驗指
|
圓擋板試驗指
|
大擋板試驗指
|
帶推力標準試驗指
|
|
1
|
30±0.2
|
30±0.2
|
30±0.2
|
30±0.2
|
|
2
|
60±0.2
|
60±0.2
|
60±0.2
|
60±0.2
|
|
3
|
80±0.2
|
80±0.2
|
100±0.2
|
80±0.2
|
|
4
|
180±0.2
|
180±0.2
|
-----
|
180±0.2
|
|
5
|
R2±0.05
|
R2±0.05
|
R2±0.05
|
R2±0.05
|
|
6
|
S4±0.05
|
S4±0.05
|
S4±0.05
|
S4±0.05
|
|
7
|
37o 0 -10’
|
37o 0 -10’
|
37o 0 -10’
|
37o 0 -10’
|
|
8
|
14 o 0 -10’
|
14 o 0 -10’
|
14 o 0 -10’
|
14 o Ф12 0 -0.050 -10’
|
|
9
|
Ф12 0 -0.05
|
Ф12 0 -0.05
|
Ф12 0 -0.05
|
Ф12 0 -0.05
|
|
10
|
Ф50
|
Ф50
|
----
|
Ф50
|
|
11
|
20±0.2
|
----
|
----
|
20±0.2
|
|
12
|
Ф75±0.2
|
Ф75±0.2
|
Ф125±0.2
|
Ф75±0.2
|
|
13
|
5±0.5
|
5±0.5
|
----
|
5±0.5
|
|
14
|
----
|
----
|
----
|
10-30N推力
|
|
15
|
IEC61032.1/
GB16842.1
|
IEC60335-1/
GB4706.1
|
IEC60335-2-14/
GB4706.30
|
IEC60529/
GB4208
|
IP防護等級防塵試驗設備
IP3X：符合IEC61032圖3試具C、GB/T16842中的試具C、GB4208及IEC60529中的IP3、 GB8898及IEC60065等標準，用于防止手持工具觸及的防護檢驗。
可定制：配接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試7驗。型號后帶T的自帶推力。
|
參數/型號
|
GR-F3C
|
GR-F3C-F
|
|
名稱
|
試具C探針
|
帶推力試具C探針
|
|
1
|
Ф2.5+0.05
|
Ф2.5+0.05
|
|
2
|
SФ35±0.2
|
SФ35±0.2
|
|
3
|
Ф10
|
Ф10
|
|
4
|
100±0.2
|
100±0.2
|
|
5
|
100
|
----
|
|
6
|
----
|
3N推力
|
|
7
|
IEC61032.1/GB16842.1
|
IEC60529/GB4208
|
IP4X：符合IEC61032圖4試具D、GB/T16842中的試具D、GB4208及IEC60529中的IP4、 GB8898及IEC60065等標準，用于防止手持工具觸及的防護檢驗。
可定制：配接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試驗。型號后帶F的自帶推力。
|
參數/型號
|
GR-F4D
|
GR-F4D-F
|
|
名稱
|
試具D探針
|
帶推力試具D探針
|
|
1
|
Ф1+0.05
0
|
Ф1+0.05
0
|
|
2
|
SФ35±0.2
|
SФ35±0.2
|
|
3
|
Ф10
|
Ф10
|
|
4
|
100±0.2
|
100±0.2
|
|
5
|
100
|
----
|
|
6
|
----
|
1推力
|
|
7
|
IEC61032.1/GB16842.1
|
IEC60529/GB4208
|
IP防護等級防塵試驗設備

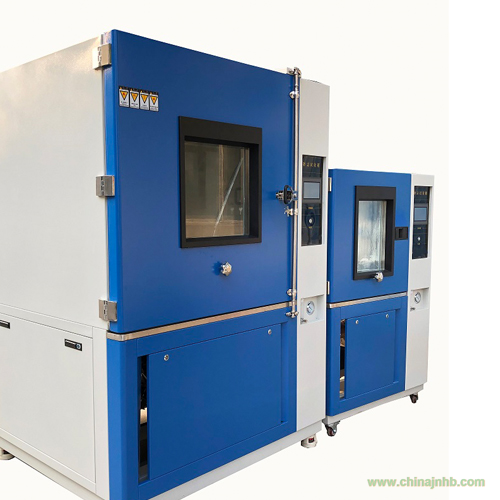

（粉塵）沙塵試驗箱
產品用途
◆產品用途:主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗,適用于各種汽車零部件做防塵及耐塵試驗,測試部件包含有車燈、儀表、電氣防塵套、轉向系統、門鎖等,以及檢驗產品的密封性。
執行元器件
◆ 進口PLC程序控制液晶顯示控制器。
◆“施耐德”交流接觸器、開關、按鈕。
◆“松下”時間繼電器。
◆“松下”防塵插座。
控制系統
◆ 采用進口PLC程序控制液晶顯示屏,采用全中文顯示工作時間等；
◆ 吹塵風機時間自動交替進行;
◆ 可分別對吹塵風機、粉塵振動和總試驗時間進行控制;
符合標準
嚴格參照：GB/T4208-2008、GB/T10485-2007、GB/T2423.37-2006、GBT4942.1-2006等相對應的標準設計制造；
|
型號
|
SC-500
|
SC-800
|
SC-010
|
SC-015
|
SC-020
|
|
內形尺寸D×W×H mm
|
800×800×800
|
800×1000×1000
|
1000×1000×1000
|
1000×1500×1000
|
1000×2000×1000
|
|
金屬網絲直徑
|
50um
|
|
線間標稱間距
|
75um
|
|
滑石粉用量
|
2kg/m3
|
|
振動時間
|
99分59秒
|
|
試驗時間
|
99小時59分
|
|
試件電源插座
|
防塵型插座AC220V 16A
|
|
控制器
|
采用進口PLC程序控制液晶顯示屏,采用全中文顯示工作時間等；
|
|
真空系統
|
配有壓力計、空氣過濾、調壓三聯件、連接管（真空泵另配，訂貨時說明）
|
|
循環風機
|
封閉式合金低噪音型電機，多葉式離心風機；
|
|
粉塵加熱系統
|
不銹鋼云母片加熱套
|
|
電源電壓
|
AC380V±10％ 50Hz 三相五線制
|
|
安全保護
|
漏電、短路、超溫、電機過熱、過電流保護
|
|
符合標準
|
嚴格參照GB/T4208-2008、GB/T10485-2007、GB/T2423.37-2006、GBT4942.1-2006等相對應的標準設計制造；
|
