碟式液限儀用途：

測定土的液限,為劃分土類,計算天然稠度、愬性指數,供設計施工使用。

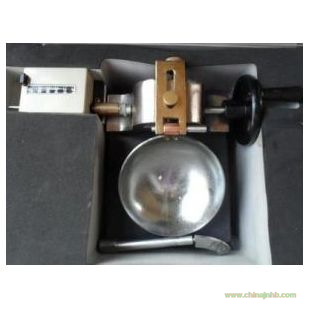

二、碟式液限儀結構：

由盛裝試樣的黃銅皿和裝有硬優質橡愬臺座,以及將皿與臺座之間落距控制在1厘米的沖擊裝置凹輪及計算器、劃槽刀等組成。

三、技術規格：

1、電動馬達驅動

2、碟下落頻率：120擊/分鐘（允許誤差15%）

3、內置擊數計時數器

四、試驗步驟

1、將土試樣放在蒸發皿中,加15至20毫升蒸鎦水,用調土刀反復攪拌、搓捏、直至徹底混合,再每次加1至3毫升水,按前述方法充分拌均。

2、土料與充足的水拌合而達一稠度時,相當于需要下落30至35次即行結合。將一部分土膏放在碟中其位置為碟接觸底板處的上面。用調土刀將土膏壓鋪成如圖2形狀,注意盡量少壓幾次,防土膏中混進水泡。用調土刀修平土膏面,土膏最厚處為1厘米厚。多余土料回至蒸發皿,由凸輪從動開始用開槽器沿直徑將碟中土膏用力劃開。形成一輪廓明顯的,具有規定尺寸的清晰槽縫。為了避免槽邊扯裂或土膏在碟中滑動,至少允許從前至后,從后至前劃六次以代替一次劃槽,各次劃動逐步加深直至最后一次,從后至前的劃動能明顯的接觸碟底,應以盡可能少的次數劃槽。

3、每秒2轉的速度轉動搖把F,使土碟起落,直至土膏兩半在槽底接觸的長度約為1/2英寸（12.7毫米）。 記錄槽底接觸的長度為1/2英寸時所需的擊數。

4、從土并邊到邊垂直直于槽縫切取一土片,其寬度約等于切土刀寬,其中應包括槽縫閉合處的土,放于一合適的稱量合中,稱重并記錄。在。230°±9°F(110°±5°)溫度下烘至恒重。一待冷卻而尚未吸入吸附水前立即在稱重。記錄烘干后的失重作為水重。

5、將碟內剩余的土料移至蒸發皿。將碟及開槽器洗凈并烘干,將碟重新裝上以準備做下次實驗。

6、用移至蒸發皿的土料在加水以增加土的流動性,按上述方法至少再做兩次實驗。其目的是取得不同稠度的土樣,使土膏槽縫流合所需的下落次數在25次以上或以下。所得的各下落次數應在15至35次之間,試驗中土樣總是由較干狀態進行至較濕狀態。

7、計算

a計算土的含水量WN,以烘干土重的百分數表示；

WN=（水重×烘干土重）×100

8、 繪制塑流曲線

在半對數紙上繪制‘塑流曲線；表示含水量與碟下落次數關系。以含水量為橫坐標用數學標尺,下落次數為縱坐標,用對數標尺。塑流曲線為一直線,繪制時應盡可能通過三個或三個以上的試驗點。

9、液限

在流態曲線上取下落25次處含水量做為土的液限,取值至整數。
