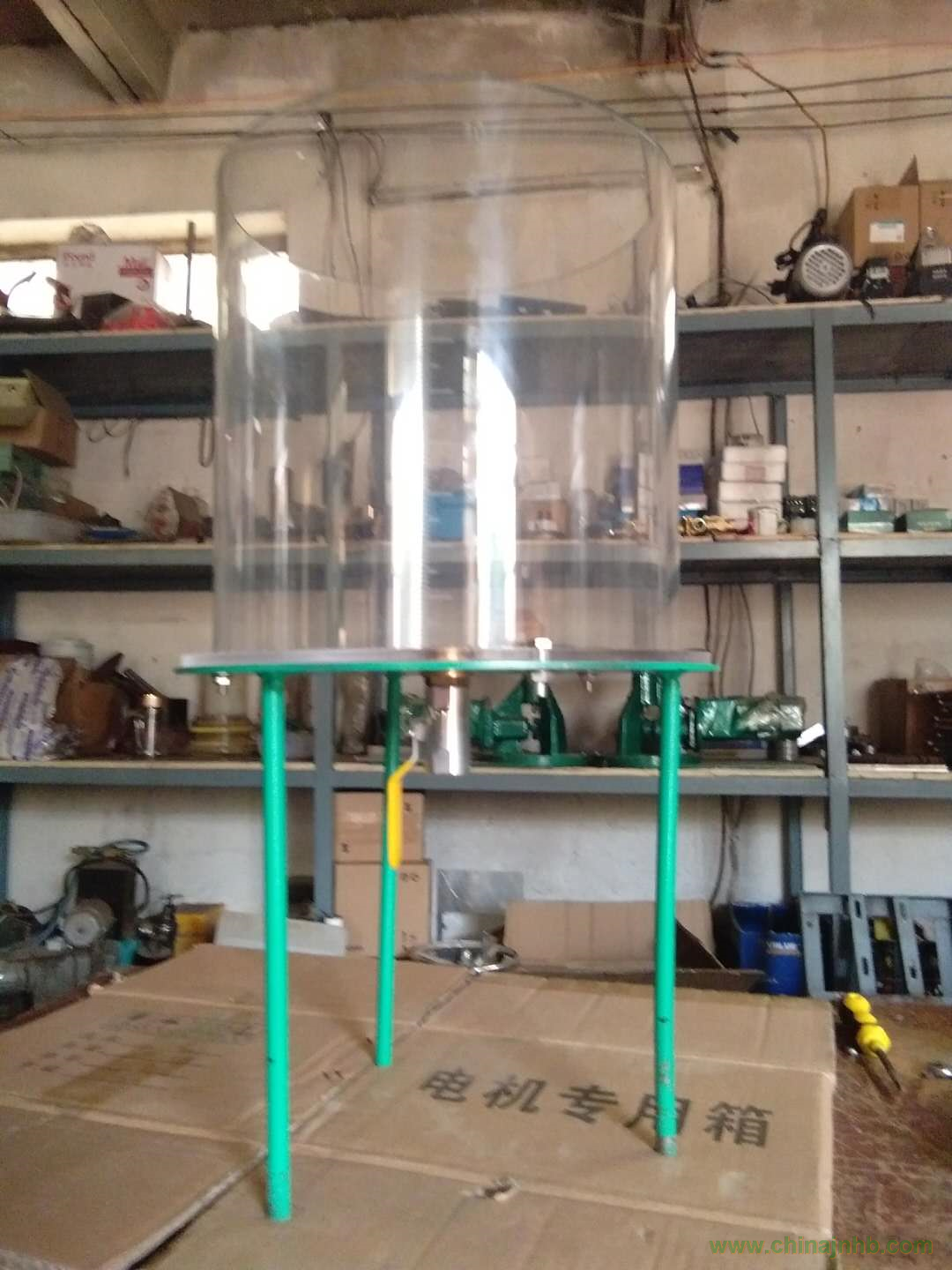

壓實度灌水法密度測定儀（儲水筒）

適用于現場測定粗粒土和巨粒土密度的快速檢測，根據試筒中灌入水的體積，計算出試筒內材料的比重，從而計算出壓實度值。

符合標準：JTG E40-2007《公路土工試驗規程》中的T0110-1993標準

技術參數：

1、試筒直徑200mm，試筒高度350mm;
2、最大盛水量10000ml;
3、精度±25ml

一、實驗步驟
1.在整平后的地表，將座板固定。將聚乙烯塑料膜沿環套內壁及地表緊貼鋪好。記錄儲水桶初始水位高度，注水入座板至剛滿不外溢為止。記錄儲水桶水位高度，計算座板部分地體積。
2.內下挖至要求深度，將落入坑內的試樣裝入盛土容器內，并測定含水量。
3.修整坑壁，將塑料薄膜沿坑底、坑壁緊密相貼地鋪好。
4.記錄儲水筒內初始水位高度，注水。當水面與環套的上邊緣齊平時關閉注水管，持續3～5min記錄儲水筒內水位高度。

二、計算細粒料與石料應分開測定含水量，按下式求出整體含水量：ω＝ωfρf＋ωc（１－ρf）

式中：ωf——細粒料部分的含水量，％；
ωc——石料部分的含水量，％；
ρf——細粒料的干質量與全部材料干質量之比。
細粒料與石塊的劃分以60mm粒徑為界。

按下式計算座板部分的容積：V1＝(h1－h2)Aw

式中：V1——座板部分的容積,cm3
Aw——儲水筒斷面積cm2
h1——儲水筒內初始水位高度,cm;
h2——儲水筒內注水終了時水位高度,cm.
按下式計算試坑容積V＝(H1－H2) Aw—V1
式中：V——試坑容積，cm3
H1——儲水筒內初始水位高度cm
H2——儲水筒內注水終了時水位高度cm
按下式計算濕密度：ρd=mp/V

式中：mp——取自試坑內的試樣質量，g
