BTB-355型補償收縮混凝土膨脹率測定儀大骨架

B.0.1本測定方法適用于測定摻膨脹劑混凝土的限制膨脹率及限制干縮率。

B.0.2測定補償收縮混凝土縱向限制膨脹率和縱向限制收縮率所用儀器，應符合以下規定：

1試模規格為100mm×100mm×400mm。試件全長為355mm，其中混凝土部分為100mm×100mm×300mm，試件中間埋入一個縱向限制器具；

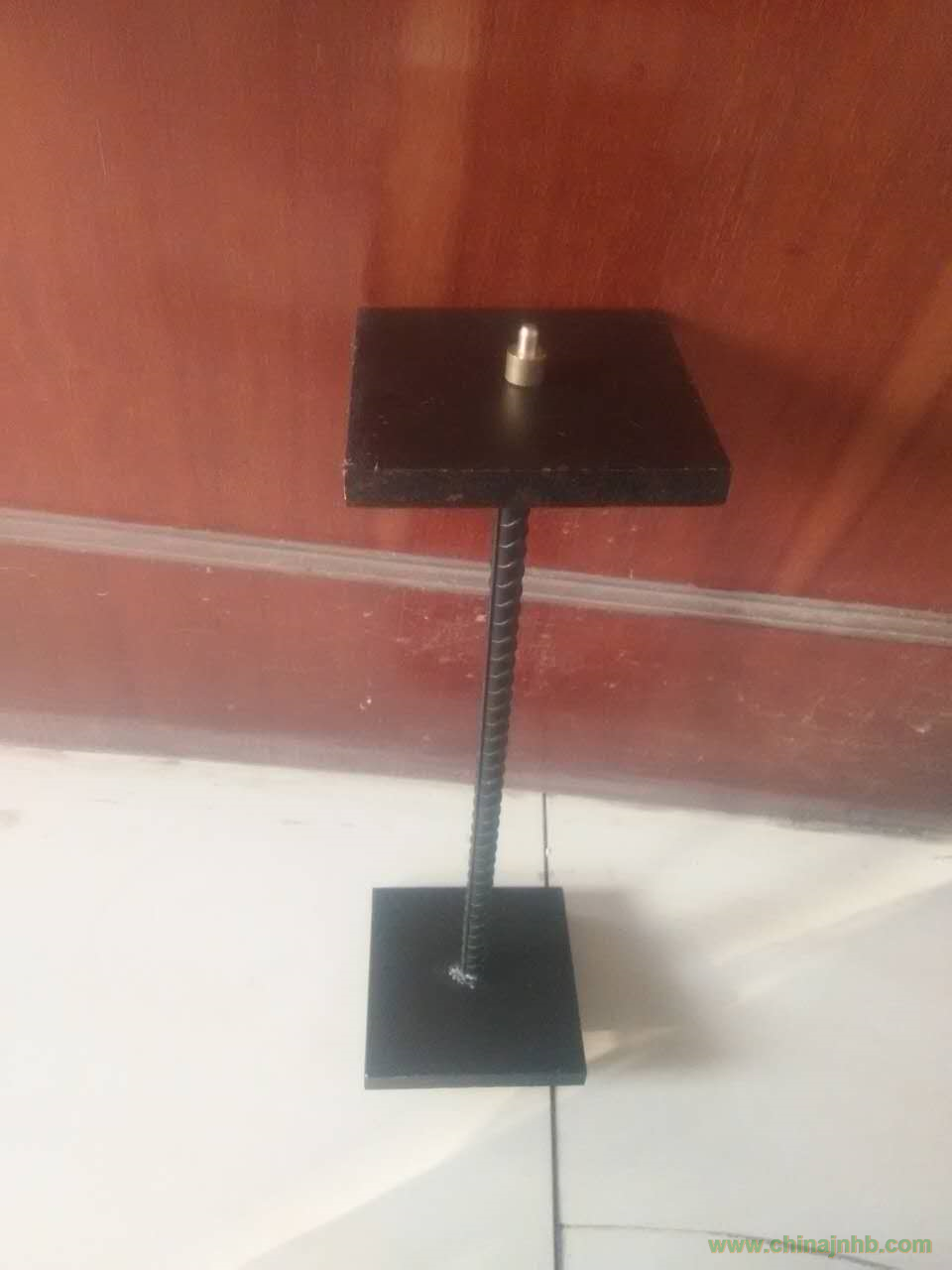

2縱向限制器具裝置（見附圖B—1）所用的鋼筋和鋼板，應符合下列要求：

附圖B—1縱向限制器

1）鋼筋采用《鋼筋混混凝土用熱軋帶肋鋼筋》（GB1499）中規定的鋼筋，公稱直徑10mm，公稱橫截面面積78.54mm2，鋼筋兩側焊12mm厚的鋼板，材質符合《碳素結構鋼》（GB700）技術要求，鋼筋兩端點各7.5mm范圍內為黃銅，測頭呈球面狀，半徑為3mm；

2）鋼板與鋼筋焊接處的焊接強度，不應低于260MPa；

3）縱向限制器具一般檢驗可重復使用三次，仲裁檢驗只允許使用一次，如骨架變形或焊縫開裂應廢棄。

3測量儀器精度為0.001mm的專用測長儀器，附圖B-2是混凝土膨脹、收縮測量儀示意圖。

附圖B-2補償收縮混凝土膨脹、收縮測量儀示意圖

B.0.3補償收縮混凝土縱向限制膨脹率和縱向限制收縮率的試驗，可按下列步驟進行：

1試件制作：先把縱向限制器具放人100mm×l00mm×400mm的試模中，然后將混凝土一次裝入試模，把試模放在振動臺上振動至表面呈現水泥漿、不泛氣泡為止，刮去多余的混凝土并抹平；然后把試件置于溫度為（20±2）℃的標準養護室內養護，試件表面用塑料布或濕布覆蓋，防止水分蒸發；

2當補償收縮混凝土抗壓強度達到3～5MPa時拆模（一般為成型后12～16h），測量試件初始長度；

3測量前3h，將測長儀、標準桿放在測量室內，用標準桿校正測長儀。測量前，將試體測頭及測量儀測頭擦凈。測量時，將記有編號的一面朝上，面向測量者，其方向和位置要固定一致，不得隨意變動，使縱向限制器測頭與測量儀測頭正確接觸，讀數應精確至0.001mm。試件測定時間應為規定齡期±1h。每個試件長度，應重復測量三次，取其穩定值；

4將測定初始長度后的試件浸入（20±2）℃的水中養護，分別測定3d、7d、14d的長度，然后移入室溫為（20±2）℃相對濕度為（60±5）％的恒溫恒濕箱或恒溫恒濕室內養護，分別測定28d、42d的長度；上述測長齡期，一律從成型日算起；

5每組成型的三個試件，取其算術平均值作為長度變化。計算應精確至小數點后第三位。

B.0.4補償收縮混凝土的縱向限制膨脹率和縱向限制干縮率按下式計算：

式中εt——試件在齡期t時的縱向限制膨脹率或縱向限制干縮率，（％）；

L——試件基準長度（300mm）；

L0——試件長度的初始讀數（mm）；

Lt——試件在齡期t時的長度讀數（mm）。
