鱗板輸送機使用說明書
一、概述
LB型鱗板輸送機在鑄造和燒結行業主要用于輸送各種高溫物料，可做水平輸送或傾斜度小于30°的輸送。
鱗板輸送機結構合理，采用鏈條帶動槽板運動而輸送物料，具有輸送能力大，動力消耗低，磨損小，工作可靠等優點，經全國多鑄造廠使用，效果很好，是目前最理想高溫鑄件輸送設備。
為了滿足用戶需要，考慮到工藝布置要求，鱗板輸送機傳動裝置分右裝和左裝兩種（順物料運行方向看，傳動裝置在機器右側的為右裝，反之為左裝），用戶單位可根據工藝設計要求選用鏈板輸送機裝配形式，訂貨時均應在合同中予以注明。
二、主要技術參數
三、結構原理
鱗板輸送機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部分組成。
1、頭部驅動裝置
由電動機、減速器、傳動裝置及主動鏈輪裝置等組成。動力是由驅動裝置通過一對套筒滾子鏈輪傳給主軸，進而帶動槽板運行。為了適應不同輸送速度的需要，可借助更換傳動鏈輪的齒數比，改變槽板的運行速度。主動鏈輪裝置采用二只齒數為6的鏈輪帶動兩條片式牽引鏈及槽板沿導軌運行。
2、尾輪裝置
該機鏈板的改向部分，它由尾輪軸、兩只尾輪及軸承等組成。
3、拉緊裝置
拉緊裝置采用螺旋拉緊的方式，用來調節牽引鏈條的松緊程度。

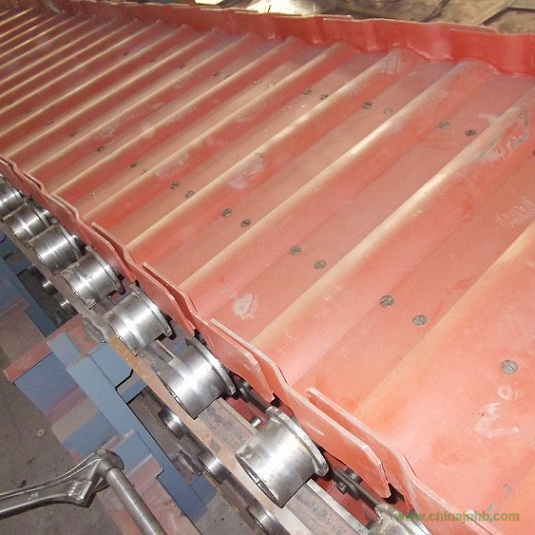

4、鏈板部分
由牽引鏈和槽板組成。牽引鏈采用耐沖擊、運行平穩可靠的片式牽引鏈，內鏈片中間裝有滾輪，在軌道上滾動，以減少摩擦阻力和磨損。槽板用螺栓與牽引鏈緊固在一起。
5、機架
由頭架、尾架、中間架組成。用槽鋼、角鋼及加強鋼板焊接而成。該機架中間有四條供滾輪運行的軌道，采用輕軌制成。
鱗板輸送機部件潤滑油脂表
潤滑點位置 潤滑劑名稱 潤滑周期
頭尾軸軸承 ZG-3鈣基潤滑脂 每月一次
螺旋拉緊裝置導軌、螺桿 ZG-3鈣基潤滑脂 每月一次
套筒滾子鏈 ZG-3鈣基潤滑脂 10天一次
電動機 按制造商說明書保養
牽引鏈滾輪 ZG-3鈣基潤滑脂 半月一次
鱗板輸送機技術性能：
規格型號 生產能力t/h      物料粒度mm 運行速度m/s 輸送長度mm
BL400           20            130           0.8-3        >10-20
BL500           25            150           0.8-3 10-30
BL650           35            200           0.8-3 10-40
BL800           55            280           0.8-3 10-50
