江蘇聯源地表給料機技術領域
地表給料機是物料輸送和堆積設備，是一種顆粒或塊狀散料堆積設備，應用于煤礦、電廠、糧庫、碼頭等生產領域，具有高效、節能等特點。
板帶地表給料機背景技術
對于如煤炭、糧食、石英砂等松散物料而言，常見堆積設備多為皮帶機。皮帶機具有如下缺點：
自卸車或裝載機無法直接將散料卸載到皮帶機上，從而影響皮帶機堆積效率；為提高堆積效率，目前采用將皮帶機置于地溝中，然后用自卸車直接向皮帶機卸載物料的方式進行改進，但這種改進雖然提高了皮帶機的堆積效率，但大大增加了土建成本。
為解決目前散料堆積設備所具有的上述不足，很有必要研制一種地表散料堆積設備，該散料堆積設備應具有的特點為：
自卸車或裝載機可直接將物料卸載到設備上完成散料的輸送和堆積；設備位于地表，減少土建工程投資。
板帶地表給料機發明內容
鑒于上述現有技術中的缺陷，本發明的目的在于提供一種地表給料機，解決現有皮帶機堆積效率低、土建成本高的問題。

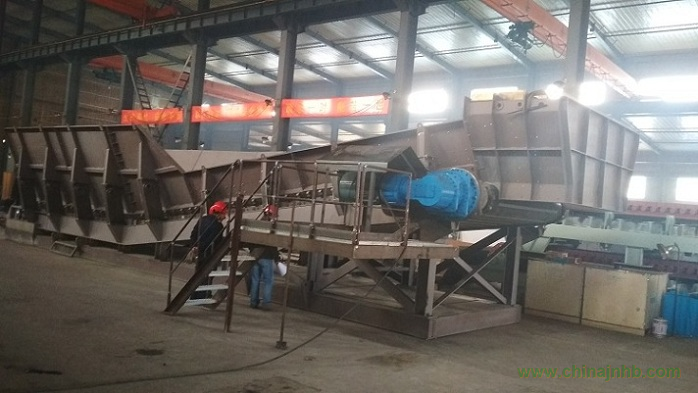

板帶地表給料機包括鏈條輸送系統、鏈傳動系統、驅動總成、漏料斗、機體和機體支撐裝置，其中機體為箱式結構，包括水平部分和與水平方向成一定角度的傾斜部分，其中水平部分位于地表且埋于散料堆中。
板帶地表給料機結構組成：
1）擋板，由擋板支撐裝置斜撐固定在機體水平部分和傾斜部分的轉折之處。擋板作用是將散料料堆阻擋在地表給料機的水平部分，防止散料向地表給料機的傾斜部分擴散，提高堆料效率。
2）防護裝置，位于機體水平部分兩側，為鋼板拼焊結構并與地表固定連接。防護裝置為上寬下窄的臺體結構，在沿地表給料機長度方向上可進行拆卸，以便對地表給料機進行維修和維護。
3）防塵罩，安裝于機體的上部，覆蓋整個傾斜部分。防塵罩的結構為型材焊接的骨架，外部鋪設彩鋼板。防塵罩的作用是對輸送過程中形成的顆粒狀灰塵進行防護，清潔作業環境。
4）輸送系統
鏈條輸送系統包含在機體內部，由機體兩側兩條平行鏈條、鏈條傳動桿以及固定于鏈條傳動桿上的皮帶組成；期中鏈條內側通過鏈條傳動桿相連，皮帶固定在鏈條傳動桿上，形成一個環形輸送面。
機體和皮帶的連接處設置有密封裝置。所述密封裝置包括密封扣板、螺栓螺母組件、密封壓板和防溢裙板；密封扣板和密封壓板為焊接結構，并與機體通過螺栓螺母組件進行連接；防溢裙板上半部分被夾持在密封壓板和機體之間，下半部分自由放置在皮帶上。
從動鏈輪機構、張緊機構、改向裝置、流量控制裝置和主動鏈輪機構依次安裝在機體上，構成了所述鏈傳動系統。
板帶地表給料機好處在于：自卸車或裝載機可直接將物料卸載到設備上完成散料的輸送和堆積，提高了堆料效率；設備位于地表，減少土建工程投資。
