用于生物處理池中進行低速攪拌，以使池中泥水充分混合又不致產生充氧作用。
潛水推流器技術性能
1 潛水推流器轉動平衡自如，保證無卡死，停滯，振動等現象；
2 潛水推流器出廠前作密封氣壓實驗,實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；
3 潛水推流器采用雙機械密封結構和唇形密封組織，機械密封保證在8000小時內可靠運行而不需更換；
4 潛水推流器引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理,以防電纜外皮破損，滲水至電機；
5潛水推流器機表面噴涂防腐漆，其表面光亮，無污損，,碰傷，裂痕等現象；電機殼體的底漆為PVC環氧樹脂，面為氯化橡膠涂料；
6 油室內設有密封泄漏保護裝置；
7引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；
8槳葉及轉子采用動平衡試驗，平衡精度為G6.3；
9 可沿水平方向在120°范圍內旋轉，任意調整推流角度。

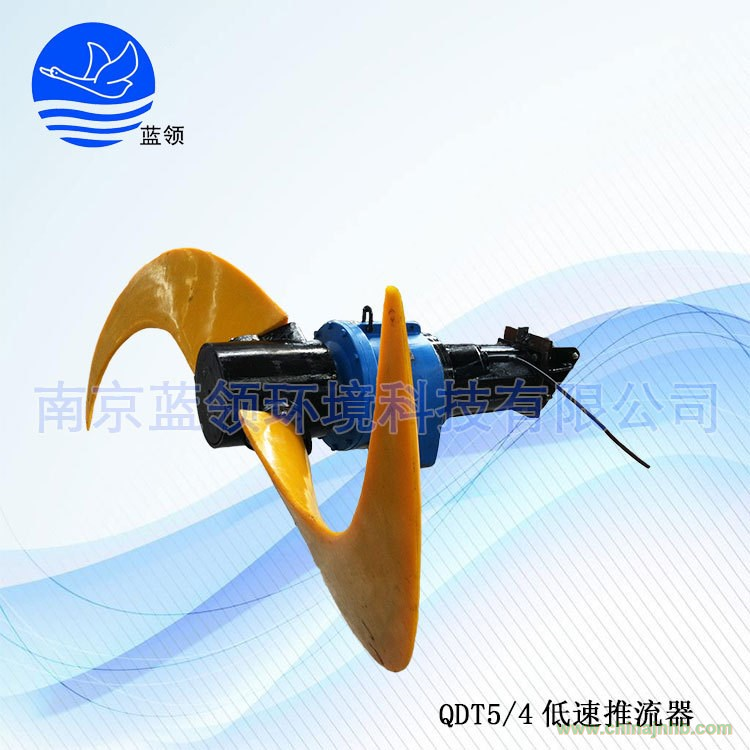

低速推進器 環保設備潛水推流器
潛水推流器結構設計
1接線盒
接線盒與周圍液體、電機部分完全密封隔離；冷卻：電機定子由周圍的液體冷卻。
2齒輪
采用行星齒輪傳動，以降低葉輪轉速。
3潛水推流器葉片
葉片為雙香蕉形，用鋁合金澆鑄，有效防止了葉片的斷裂問題；葉片進口邊向后彎曲，具有永久自動清洗性能；用鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。
4潛水推流器電機
采用全淹沒式鼠籠型感應電機，潛水電機繞組的絕緣等級為F等級，防護等級IP68。每分鐘轉速不超過1500轉。電機能連續運轉，每小時至少能起動12次，而不引起任何有害影響。
5潛水推流器油室
潤滑并冷卻密封裝置，軸承座及減速箱與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。
6潛水推流器軸承
電機軸由兩個軸承支承，支承軸承為雙列球軸承；而主軸承為雙列球面滾子軸承；葉輪軸由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；
攪拌器軸承的運行壽命大于60000小時。
7潛水推流器軸密封
攪拌機有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢--碳化鎢。
8 潛水推流器機械密封
每個輪軸配備串聯式雙層獨立的旋轉軸機械密封系統，密封裝置在一只油箱內運行。機械密封設計壽命大于25000小時。
9潛水推流器監測系統
定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作，正常情況下，電機的溫度不超過80℃。
10控制系統
控制箱可實現設備的自保護，具有過熱、過流和泄漏保護功能，可預留PLC接口。
低速推進器 環保設備潛水推流器
潛水推流器材料
外殼 GG25鑄鐵
葉輪 復合聚胺酯
主軸 不銹鋼ASTM420
機械密封 碳化鎢--碳化鎢
導桿 不銹鋼ASTM316
起吊支架 不銹鋼ASTM304
提升鋼索 不銹鋼ASTM304
靜密封材料 丁晴橡膠
緊固件 不銹鋼ASTM321
推流式潛水推流器 配套范圍
裝配完整的水下推進器：
※ 潛水電機
※ 全套提升裝置、導桿、支架、鋼絲繩等
※ 10米水下電纜、電纜夾、接線盒
※ 所有連接附件、地腳螺栓
※ 控制箱
低速推進器 環保設備潛水推流器 潛水推流器使用壽命
潛水攪拌機在規定的條件下，首次故障前平均運行時間不小于10000小時，整機使用壽命不小于15年。
制造標準
中華人民共和國城鎮建設行業標準 潛水攪拌機標準號：CJ/T109-2000
|
一、QJB型潛水攪拌機的工作原理：
經驅動旋轉的葉輪，攪動液體產生旋向射流和軸向推流，形成的射流，利用沿著射流表面的剪切力來進行混合，使流場以外的液體通過摩擦產生攪拌作用；形成的推流，利用軸向推力將受控流體向前輸送。在旋向射流和軸向推流共同混合、攪拌和推流作用下，形成體積流，應用大體積的流動模式獲得必要的水體流速和需要的工藝流場。
|
|
二、QJB型潛水攪拌機的結構：
QJB型潛水攪拌機主要由潛水電機、密封機構、葉輪、導流罩、手搖葫蘆、電氣控制等部分構成。攪拌葉輪在電機驅動下旋轉攪拌液體,使之產生旋向射流,并利用沿著射流表面的剪切應力來進行混合,使流場以外的液體通過摩擦產生攪拌作用,在極度混合的同時,形成體積流,應用大體積流動模式得到受控流體的輸送。
潛水攪拌機結構圖：
三、QJB型潛水攪拌機特點：
1、QJB型潛水攪拌機結構緊湊、操作維護簡單、安裝檢修方便、使用壽命長。
2、QJB型潛水攪拌機葉輪具有良好的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、QJB型潛水攪拌機與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、QJB型潛水攪拌機電機繞組絕緣等級為F級，防護等級為IP68,選用進口軸承和電機防凝露裝置，使電機的工作更加安全可靠。
5、QJB型潛水攪拌機有兩道機械密封，材質為碳化鎢－碳化鎢，所有外露緊固件均為不銹鋼。
6、根據工藝要求，直聯式QJB型潛水攪拌機可配用導流罩。
7、QJB型潛水攪拌機的不銹鋼、碳鋼精鑄焊接葉槳，經優化設計葉片呈后掠式，效率高，具有自潔功能。
8、QJB型潛水攪拌機內部設有泄漏傳感器和定子繞組超溫保護報警裝置。
9、混合攪拌系列產品選用多級電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
四、低速潛流推進器 QJB型潛水推流器 【潛水攪拌機】 QJB型潛水攪拌機簡介：
南京藍領水處理設備制造有限公司專業生產銷售的QJB型潛水攪拌機適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀及產生死角，是市政和工業污水處理工藝流程上的重要設備，在水處理工藝流程中，可實現生化過程中固液二相和固液氣三相的均質，流動的工藝要求。
QJB型潛水攪拌機由潛水電機、葉槳和安裝系統等組成。根據傳動方式的不同，潛水攪拌機可分為：混合攪拌和低速推流兩大系列。 混合攪拌系列產品常選用多級電機，采用直聯式結構，它與傳統相比，具有結構緊湊、能耗低、效率高、便于維便于維護保養等優點。葉輪制造精度高、推力大。QJB型潛水攪拌機系列產品適用于需要固液攪拌、混合的場合。
五、南京藍領QJB型潛水攪拌機市場特性：
為適應多樣化市場，滿足用戶對配置和價位不一樣的需求，攪拌、推流設備實現“市場細分，技術細分，配置細分”的差異化方案。即將市場細分為高端和一般；南京藍領JB型潛水攪拌機分為9000系列和6000系列；南京藍領QJB型潛水攪拌機配置分為高級和專用。9000系列產品配置高檔機械密封、高檔軸承、玻璃鋼葉輪、V錐吸振式耦合座等高質量配件，實現高可靠性、高性價比、高使用壽命的高品質要求，滿足高端市場用戶高檔次、高價位的需求，并替代進口；6000系列產品配置專用機械密封、專用軸承、不銹鋼葉輪、通用耦合座等專用配件，實現超越市場同類產品性能和質量的要求，滿足一般市場用戶可靠、耐用和普通價位的需求。
|
六、低速推進器 環保設備潛水推流器 QJB型潛水攪拌機用途及適用范圍：
混合攪拌系列潛水攪拌機適用于各種水處理。工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。QJB型潛水攪拌機
1、污水(廢水)/活性污泥的混合
2、控制濃縮污泥分離
3、酸、堿中和及PH值調整工藝
4、防止顆粒在池壁和池底的凝結和沉淀
5、提高傳熱系統的效率
潛水攪拌機在下列條件下應能正常連續運行：
1、介質溫度不超過40℃
2、介質的PH值在5-9
3、介質密度不超過115KG/M^3
4、長期潛水運行，潛水深度一般不超過20米
5、流速不低于0.15m/s
特別提示:
潛水攪拌機必須完全潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中工作。鋼膨脹螺栓須按要求固定，安裝完畢后，必須將電纜拉緊固定好。
針對特殊環境下的要求，我公司可為用戶提供特殊設計。
|
|
七、立式推進器 潛水推進器 液壓攪拌機 QJB型潛水攪拌機型號意義：
八、QJB潛水攪拌機性能參數表：
|
|
注：是否配導流罩，由水處理工藝決定。在上表混合攪拌系列中，“重量”一列所標的兩個數字分別表示不帶導流罩和帶導流罩的重量；以上規格型號為常規產，但不局限于上表，可為客戶拓展設計新的或含特殊要求的攪拌機。
|
|
九、QJB型潛水攪拌機選型注意事項：
潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓潛水攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，潛水攪拌機良好流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定QJB潛水攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深甚至安裝方式等都對選型產生影響，同時還應考慮到節能因素，因為這將影響到用戶今后的運行成本。可參考下面的潛水攪拌機流場圖。
為保證潛水攪拌機取得良好效果，請使用方提供如下資料：
1、運用目的
2、池型
3、池尺寸
4、介質特性包括粘度、密度、固體物含量等。
潛水攪拌機所需要的配套功率是按容積大小，攪拌液體的密度、粘度和攪拌深度而確定的，根據具體情況應采用一臺或多臺攪拌機。
注：
1、選型問題，請與我公司技術部門聯系。
2、潛水攪拌機必須完全潛入水中工作，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作，最小潛入深度900mm。
|
|
十、QJB潛水攪拌機選型方法參考資料：
1、根據圖1或表1確定待攪拌介質的污泥校正系數。
2、根據圖2或表2確定攪拌池的池型校正系數。
3、按每立方米清水所需耗功4.8W，乘以污泥校正系數，再乘以池型校正系數，得出每立方米待混合攪拌介質所需耗功的實際值，再乘以待攪拌介質的體積，得出整池待混合攪拌介質所需的功率。
|
|
十一、QJB型潛水攪拌機的流場圖：
以下流速場是在清水中，邊界水流速度為V=0.1m/s 工況下：
|
|
十二、QJB型潛水攪拌機的安裝尺寸圖及安裝示意圖：
潛水攪拌機可以有多種安裝方式，這里提供四種最通用的方式供選擇，尺寸可參考下表。我公司還可以根據用戶的要求作特殊設計。
|
|
