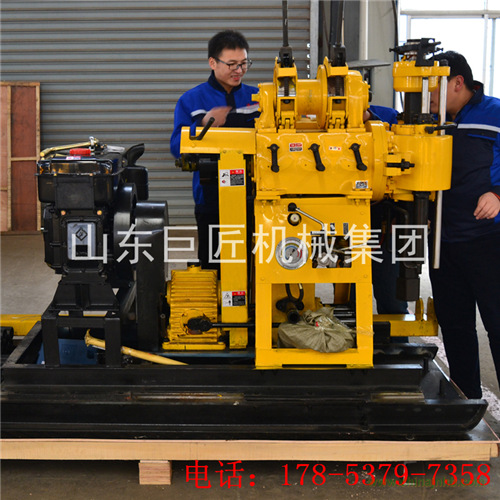

一、HZ-200YY液壓水井鉆機特點
1、采用53×59六方主動鉆桿，剛性強，傳遞扭矩大。
2、本機采用錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點。
3、卷揚機行星齒輪加大模數并加裝支撐架，大大提高卷揚機提升及制動能力。
4、立軸箱四組軸承定位，確保回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件。
5、全國同類機型率先配備流量達160L/min的一體式泥漿泵，具有節省成本，結構緊湊，移動輕便的特點。
二、HZ-200YY液壓水井鉆機適應范圍
地質普查勘探，道路及高層建筑物基礎勘探，以及各種混凝土結構檢查孔，江河堤壩，路基灌漿孔鉆孔和直接灌漿，民用水井及地溫中央空調等。
三、HZ-200YY液壓水井鉆機技術參數
|
整機參數
|
|
鉆孔深度
|
200m
|
|
最大開孔直徑
|
300mm
|
|
終孔直徑
|
75mm
|
|
鉆桿直徑
|
60mm
|
|
鉆孔傾角
|
90°～75°
|
|
鉆機重量（不含動力）
|
1200kg
|
|
三角帶
|
B950×4 B1700×3
|
|
主動移動距離
|
300mm
|
|
動力
|
柴油機/電機 22HP/16.2KW
|
|
立軸
|
|
立軸轉速
|
64 128 287 557 r/min
|
|
立軸行程
|
450mm
|
|
卷揚機
|
|
單繩最大起重量
|
2400kg
|
|
單繩提升速度
|
0.41 0.82 1.64m/s
|
|
鋼絲繩直徑
|
13mm
|
|
鋼絲繩容量
|
35m
|
|
抱閘直徑
|
260mm
|
|
閘帶寬度
|
70mm
|
|
泥漿泵
|
|
類型
|
臥式單缸雙作用
|
|
最大排量
|
配柴油機 170L/min 配電機150L/min
|
|
最大壓力
|
3Mpa
|
|
工作壓力
|
1.5Mpa
|
|
進水管直徑
|
40mm
|
|
出水管直徑
|
30mm
|
|
三角帶
|
B1728mm
|
|
液壓泵
|
|
規格
|
CBT-F-314
|
|
三角帶
|
B1100×1
|
山東巨匠機械集團有限公司專業供應液壓回轉式水井鉆機，主要型號有：HZ-130Y、HZ-130YY、XYX-130、XYD-130、HZ-200Y、HZ-200YY、XYX-200、XYD-200、XYC-200A、XYC-200。
