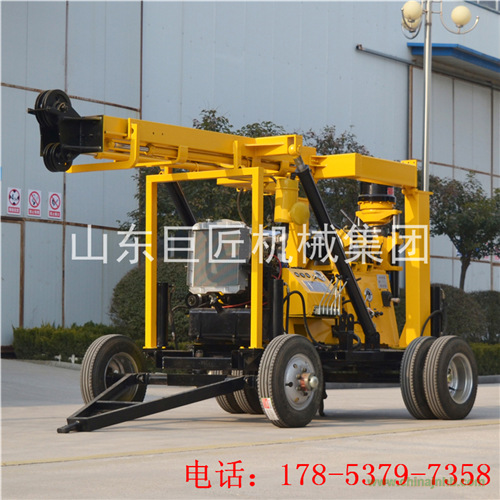

一、XYX-3輪式液壓水井鉆機特點
1、該鉆機裝有輪式行走機構及液壓油缸支柱，整機搬遷方便，便于鉆機的水平調整。
2、具有油壓給進機構，提高鉆進效率。
3、鉆機配有液壓卡盤，可實行不停機倒桿，工作效率高，操作方便安全可靠。
4、配有孔底壓力表指示壓力，便于掌握孔內情況。
5、起、落塔為液壓操作，方便可靠。
6、柴油機采用電啟動，減輕工人勞動強度。
二、XYX-3輪式液壓水井鉆機技術參數
|
鉆孔深度
|
100 250 300 600 m
|
|
鉆孔直徑
|
300 200 150 75mm
|
|
開孔直徑
|
300mm
|
|
終孔直徑
|
75mm
|
|
鉆桿
|
Φ60mm
|
|
鉆孔傾角
|
90°-65°
|
|
立軸
|
|
立軸正轉速度 30-1050r/min
|
|
立軸反轉速度
|
29-137r/min
|
|
立軸行程
|
560mm
|
|
立軸內孔直徑
|
96mm
|
|
立軸提升能力
|
60KN
|
|
主卷?yè)P(yáng)(液壓驅動)
|
|
單繩提升速度
|
0—45m/min
|
|
鋼絲繩直徑
|
14mm
|
|
抱閘寬度
|
90mm
|
|
卷筒直徑
|
300mm
|
|
卷筒容量
|
30m
|
|
單繩最大提升能力
|
40KN
|
|
副卷?yè)P(yáng)（液壓驅動）
|
|
卷筒直徑
|
140mm
|
|
鋼絲直徑
|
6mm
|
|
卷筒容量
|
450m
|
|
泥漿泵
|
|
泥漿泵
|
BW-250臥式三缸
|
|
流量
|
250L/min
|
|
工作壓力
|
7Mpa
|
|
進水口直徑
|
75mm
|
|
出水口直徑
|
50mm
|
|
齒輪油泵
|
|
|
雙聯油泵
|
CBF-F63/25
|
|
前端流量 壓力
|
63L/min 20Mpa
|
|
后端流量 壓力
|
25L/min 20Mpa
|
|
鉆機動力
|
|
柴油機
|
一汽錫柴4缸
|
|
電機
|
Y180L-4 22KW
|
|
輪式底盤
|
|
輪式底盤承載能力
|
3.5T
|
|
輪式底盤長度
|
2.6m
|
|
輪式底盤寬度
|
2m
|
|
輪式底盤高度
|
0.6m
|
山東巨匠機械集團有限公司專業供應XY系列液壓水井鉆機，主要型號有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XYX-3、XYD-3、XYC-3、XY-4、XY-44A、XYX-44A、XYD-44A、XY-8。
山東巨匠機械集團
業務經理：周瀟寒
