測量功能

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

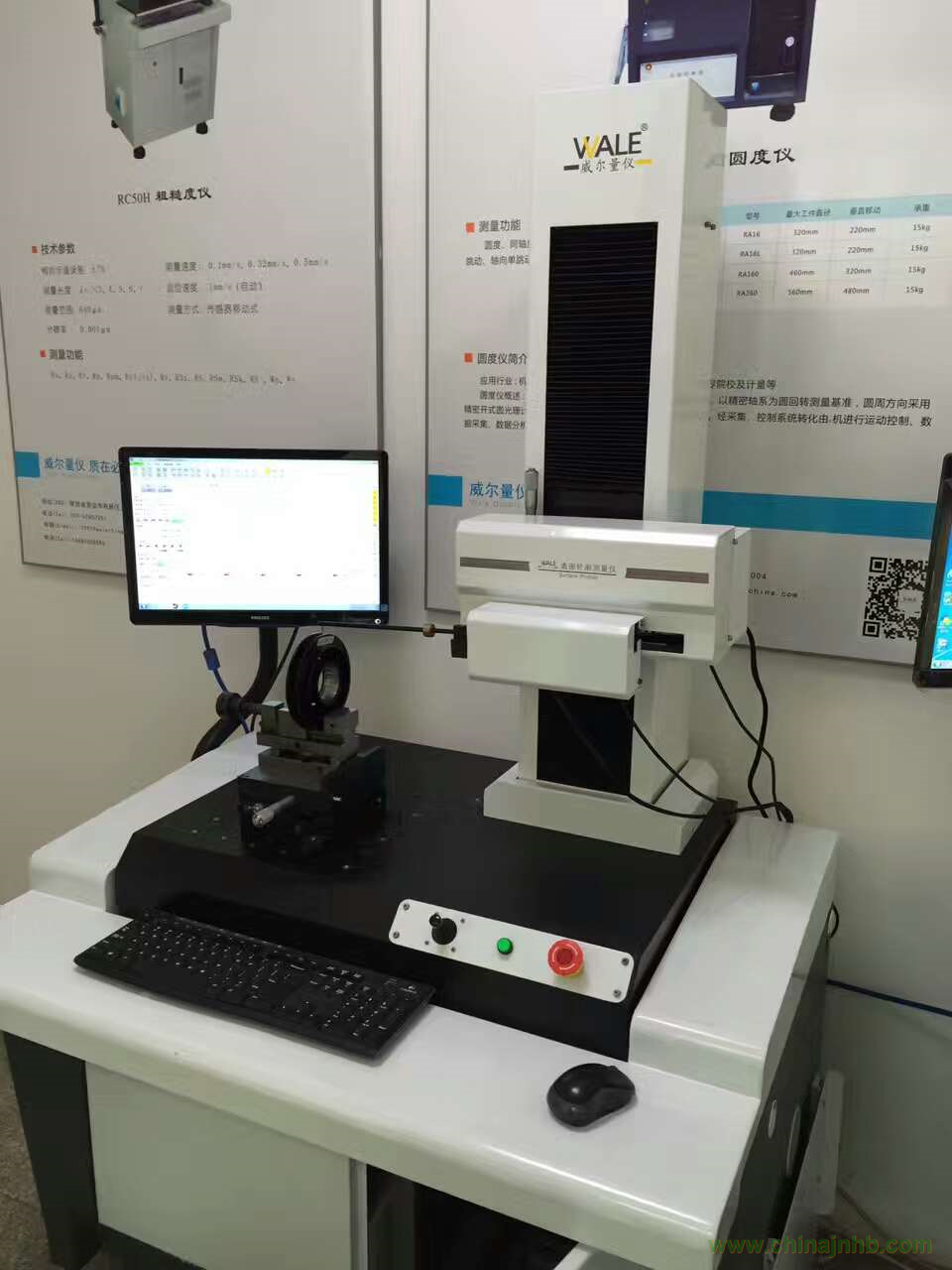

 產品特點

1、X、Z1均采用進口光柵傳感器，測量范圍大、精度高、重復穩定性強

2、大量程設計，杠桿比僅為1:2.2，最大限度保持了傳感器的原有精度

3、高剛性高精度直線運動導軌、高精度數字式線性傳感器

4、采用高速并行數據采集單元，硬件觸發、硬件高速采樣，無延時。足夠密集及穩定的數據源為后期數據處理、計算提供最有力的保障

5、Z1軸傳感器整體結構無任何彈性元件，從而保證無論測針處于任何位置測力均恒定

軟件特點

1、軟件兼容winXP、win7、win8系統

2、軟件支持漢語、英語

3、增加批量測量及間斷測量功能

4、圓弧、線自動識別；擬合可選擇點選或框選

5、支持連續標注、基準標注、支持任意插入點

6、軟件增設快捷鍵，方便使用

7、軟件標注與CAD同理

8、原始數據自動保存，便于多次標注

9、可將測量的圖形結果轉化成DXF格式；可將測量結果以EXECL表格格式輸出

10、鏡像功能，可保存標準后文件

11、可對Z1、X軸當前位置進行監控

12、測量長度任意設定

13、測針自動接觸、自動抬起、自動回退

14、可以對操作進行無限次的撤銷及恢復操作

15、支持圖形自由旋轉及坐標自由旋轉

16、支持坐標點標注

17、支持將菜單及控制區收起操作，以擴大繪圖區的有效區域面積

18、設有捕捉開關，捕捉開關打開時，自動生成及捕捉交點、圓心 、線段中點、端點、圓弧交點、中點、切點等特征點。

19、可在特征點捕捉區設置關閉不需要的特征點，方便用戶根據自主選擇。
