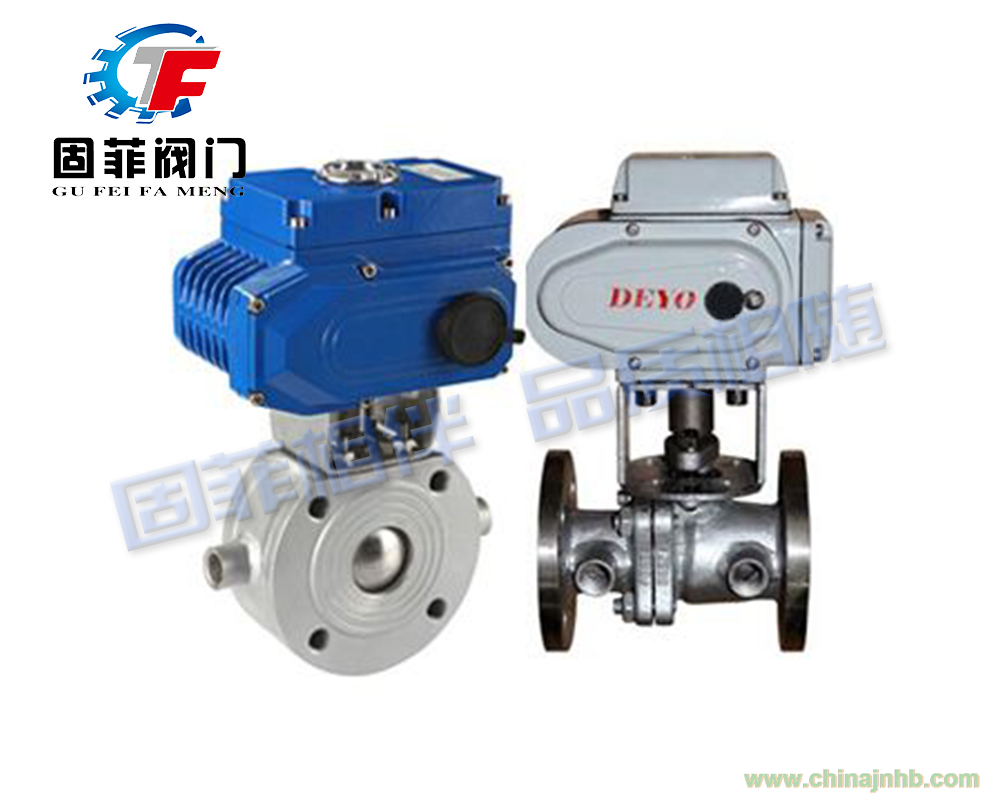

電動保溫球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
產品特點
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、在球體與閥座間設置耐火密封環，閥座燒損后，仍具有密封作用。
3、緊密可靠，它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，壽命長，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于球閥在啟閉過程中有摩擦性，所以可用于帶懸浮固體顆粒的介質中。
9、電動球閥可遠距離集中控制，且能滿足計算機程控之需要（需配IEV2/IEV3系列智能執行器）。
執行標準
|
設計標準
|
ASME B 16.34 GB/T12224
|
|
結構長度
|
ASME B 16.10 GB/T12221
|
|
連接法蘭
|
ASME B 16.5、JB/T 79
|
|
試驗和檢驗
|
JB/T9092 API 598
|
|
適用介質
|
重油、膠類等易凝固介質
|
執行器參數
|
執行器類別
|
IEV2系列執行器參數
|
IEV3系列執行器參數
|
IEV-Ex系列執行器參數
|
|
電源電壓
|
標準：24V DC 可選：24V /110V/220V AC 單相、380/440V AC 三相
|
|
輸出力矩
|
6N·M～20N·M
|
50N·M～6000N·M
|
50N·M～3000N·M
|
|
|
動作范圍
|
0～90°
|
0～90°
|
0～90°
|
|
|
控制方式
|
開關型、無源觸點型、帶位置信號型、調節型(4～20mA模擬量信號控制)、智能型(RS485/M-bus接口支持MODBUS等現場總線協議)
|
|
動作時間
|
7秒/10秒/15秒
|
10秒/20秒/30秒/50秒
|
18秒～78秒
|
|
|
保護裝置
|
過熱/過載、防卡死保護
|
過熱/過載、防卡死保護
|
過熱/過載、防卡死保護
|
|
|
環境溫度
|
-30°～60°
|
-30°～60°
|
-20℃～+70℃
|
|
|
手動操作
|
附帶手柄操作
|
附帶手柄操作
|
機械離合機構，配手輪操作
|
|
|
機械限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
2個外部調整螺栓
|
|
|
防護等級
|
IP67
|
IP67、IP68
|
IIP67、IP68
|
|
|
防爆等級
|
無防爆
|
ExdⅡ BT4
|
ExdⅡ BT4,ExdⅡ CT6
|
|
|
位置測量
|
可選裝開關或電位計
|
電位計、比例控制單元
|
電位計、比例控制單元
|
|
|
電氣接口
|
防水電纜接口
|
防水電纜接口
|
防水電纜接口
|
|
|
殼體材料
|
鋁合金
|
鋁合金
|
鋁合金外殼、外表磷化處理
|
|
|
外涂層
|
干粉，環氧聚酯，具有超強防腐功能
|
|
特有的防卡死、電子剎車功能，定位精準；開度連續可調，實現高精度調節；可編程、可獨立運行，不需要PLC、控制器等專用設備；具有485、M-bust通信接口，可實現遠距離控制，方便接入大型控制網絡；可外接各類傳感器和儀表并按照相關參數進行調節；支持PID算法。
|
技術參數
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
|
|
閥體形式
|
法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體
|
|
連接形式
|
法蘭式、對夾式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%(可調)
|
|
可調范圍
|
250：1
|
350：1
|
|
配置執行機構
|
可配IEV系列角行程電動執行機構
|
|
控制方式
|
開關型、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量或現場總線數字量信號控制)提供RS-485/M-bus接口，支持Modbus協議,可直接與計算機聯網 （需配IEV2/IEV3系列智能執行器），詳見IEV2/IEV3系列介紹
|
|
通信數據
|
流量、壓力、壓差、溫度、閥門開度、故障信息等
|
